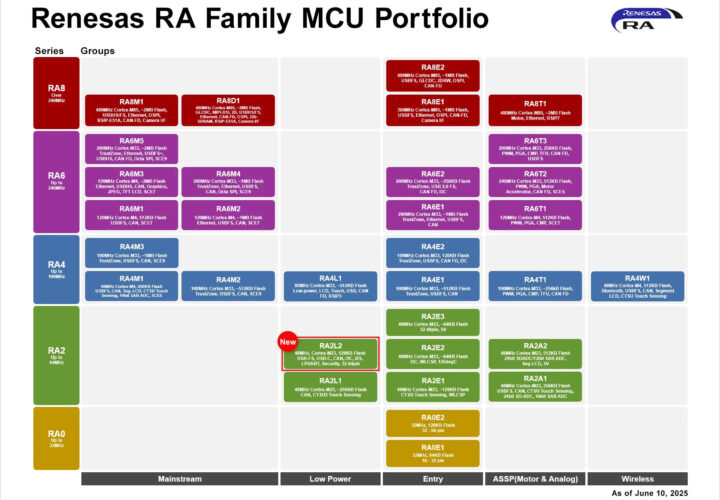

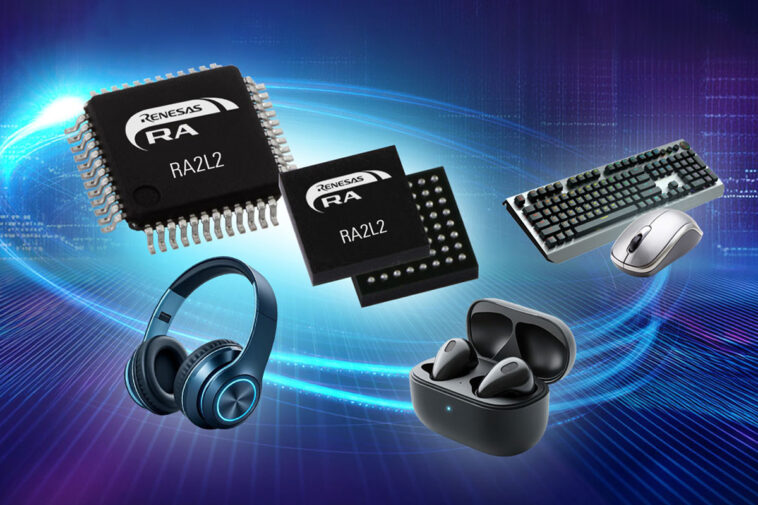

Renesas RA2L2 est le premier MCU à faible puissance au monde à soutenir la norme USB-C Revision 2.4 avec une détection de 15W CC, support USB FS. Il offre également une prise en charge de CAN BUS, I3C et UART à faible puissance. L’annonce suit d’autres appareils de la série Renesas RA, tels que le MCU RA2A2 ARM Cortex-M23 introduit en 2024, et le MCU ultra-lobe RA4L1 dévoilé plus tôt cette année avec seulement 168 µA / MHz, un flash à double banc et une touche capacitive.
Le microcontrôleur RA2L2 Cortex-M23 intègre également jusqu’à 128 Ko de Code Flash, 16KB SRAM et 4KB Flash pour un stockage de type EEPROM. Il prend en charge une large tension d’alimentation de 1,6 V à 5,5 V et une plage de températures de-40 ° C de qualité industrielle à + 125 ° C. Le MCU intègre également un oscillateur sur puce à haute précision de ± 1%, plusieurs minuteries, y compris des PWM 16 bits et 32 bits et des minuteries asynchrones à faible puissance, un ADC 12 bits, une horloge en temps réel et un capteur de température interne. Il est disponible dans des forfaits 32 à 64 broches et offre une compatibilité des broches et périphériques avec les familles RA2L1, RA2E1 et RA2A1, AMD cible principalement des conceptions intégrées à batterie et compactes.
Renesas RA2L2 USB-C MCU

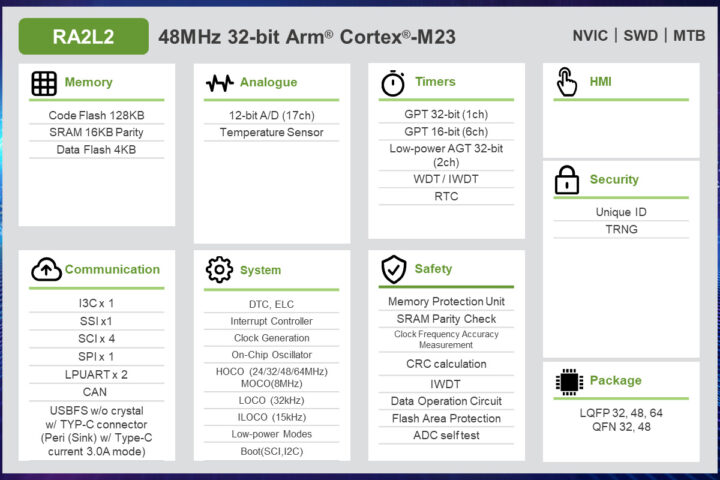

Spécifications de Renesas RA2L2:
- CPU – ARM Cortex-M23 Core @ jusqu’à 48 MHz avec architecture ARMV8-M et unité de protection de la mémoire (MPU)
- Mémoire – 16 Ko Sram avec parité
- Stockage
- Flash de code 128KB
- 4 kb de données flash (100 000 cycles P / E)
- USB
- Contrôleur de périphérique à pleine vitesse 1X USB 2.0 (USB FS)
- Interface 1x USB Type-C avec détection de 15W CC (rév 2,4 puits / ufp)
- Autres périphériques
- Jusqu’à 54x GPIO tolérants à 5V avec un support à drain ouvert
- 4x Interfaces de communication série (SCI) – UART, SPI simple, I2C simple, interface de la carte à puce
- 2x UARTA (asynchronisation complète du duplex)
- 1x spi
- 1x i3c
- 1x can 2.0a / b
- Chronomètre
- Timer PWM général 1x 32 bits (GPT32)
- Timers PWM généraux 6x 16 bits (GPT16)
- 2x Timers à usage général asynchrones à faible puissance 32 bits (AGTW)
- Analogique – ADC 12 bits avec jusqu’à 17 canaux
- Audio – 1x interface sonore série améliorée (SSIE) – I2S / TDM / Audio monaural avec FIFO de 32 étapes
- Débogue – Arm CoreSight Debug Interface avec
- Port de débogage de fil série (SW-DP)
- Déboguez le point de surveillance et la trace (dwt)
- Patch flash et point d’arrêt (FPB)
- CoreSight Micro Trace Buffer (MTB-M23) pour la trace d’instruction
- Sécurité et sécurité
- Vrai générateur de nombres aléatoires (TRNG)
- Vérification de la redondance cyclique (CRC)
- Circuit d’opération de données (DOC)
- Vérification de la parité SRAM, détection d’accès illégal, moniteur de précision d’horloge et détection de tension
- Mission
- Horloge en temps réel (RTC) avec des modes calendrier et binaires
- Timer de chien de garde (WDT) et WDT indépendant (IWDT)
- Capteur de température sur puce
- Contrôleur de liaison d’événements (ELC)
- Contrôleur de transfert de données (DTC)
- Fonction d’interruption clé (Kint)
- Réinitialisation de puissance et détection de basse tension (LVD)
- Oscillateurs sur puce, garniture d’horloge et support de sortie
- Tension d’alimentation – 1,6 V à 5,5 V
- Emballer
- LQFP à 64 broches (10 × 10 mm, hauteur de 0,5 mm)
- LQFP à 48 broches (7 × 7 mm, hauteur de 0,5 mm)
- HWQFN à 48 broches (7 × 7 mm, hauteur de 0,5 mm)
- LQFP à 32 broches (7 × 7 mm, pas de 0,8 mm)
- HWQFN à 32 broches (5 × 5 mm, hauteur de 0,5 mm)
- Température de fonctionnement – -40 ° C à + 105 ° C / + 125 ° C (selon le numéro de pièce)
La société fournit divers outils logiciels, un exemple de code et des modèles ECAD pour les MCU à faible puissance REnesas RA2L2. Les développeurs peuvent démarrer avec le pack de projet EK-RA2L2, qui comprend un exemple de code prêt à l’emploi. Ces MCU sont également pris en charge par le Package de logiciels flexibles (FSP) de Renesas, qui comprend un ensemble complet de pilotes, de middleware, de packages d’assistance à la carte (BSP) et de prise en charge de plusieurs options RTOS. Il y a également une prise en charge de RA Smart Configurator et de l’i² E² IDE basé sur Eclipse, simplifiant le processus de configuration et de codage. Vous avez également un soutien aux émulateurs, aux débogueurs et aux bibliothèques GUI comme Emwin de Segger. Pour la conception matérielle, les symboles schématiques, les empreintes de pas de PCB et les modèles 3D, vous avez Samacsys pour accélérer le processus de conception et de mise en page.
Kits d’évaluation de Renesas RA2L2

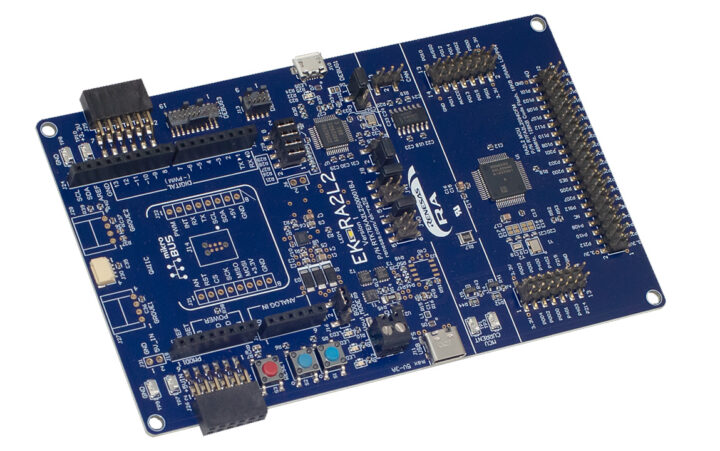

Renesas a également lancé le kit d’évaluation EK-RA2L2 pour le groupe MCU RA2L2 pour aider les développeurs à tester rapidement les applications USB-C, CAN et de faible puissance. La carte dispose d’un MCU RA2L2 (R7FA2L2094CFM) avec Flash de 128 Ko et RAM 16 Ko, et est livré avec un débogueur J-Link à bord, un émetteur-récepteur USB Type-C, VBUS Monitor et peut transformer.
Pour l’expansion, il prend en charge les interfaces Arduino UNO, PMOD, QWIIC et Mikrobus et Grove en option, ainsi que des en-têtes à travers pour l’accès à la broche native. Le kit comprend également des points de mesure de courant MCU, plusieurs modes de débogage et est livré avec des câbles USB. Vous pouvez trouver un guide de démarrage rapide, un manuel d’utilisation et d’autres documents sur sa page de produits.
Renesas a également lancé RTK7A2L2UCD00000BJ, une carte de conception de référence USB Type-C pour le RA2L2 MCU, conçue pour des applications compactes et alimentées par batterie comme les cas de charge TWS, les bûcherons de données USB et les périphériques PC. La carte dispose d’un MCU RA2L2 à 64 broches (R7FA2L2093CFM) avec Flash 128KB, RAM 16KB et Flash de données 4KB, avec une petite LCD de couleur, une détection USB-C, une communication USB 2.0 à grande vitesse et un fonctionnement de faible puissance.
La carte prend en charge deux sources d’alimentation (batterie Li-ion à 1 cellule et alimentation en bus USB), ainsi qu’un IC de chargeur DA9168. Renesas fournit des fichiers PCB et un exemple de code pour les développeurs, mais la carte elle-même n’est pas disponible à l’achat.
Disponibilité et prix
Il y a un total de 60 MCU dans cette gamme et peut être acheté auprès de Digikey, AVNET et d’autres distributeurs. R7FA2L2094CFM # BA0 – Le MCU le plus puissant et le plus riche en fonctionnalités de la gamme coûte 1,72 $ sur Digikey pour une commande de 1 280 pièces. Le kit d’évaluation EK-RA2L2 est également disponible à l’achat pour 41,82 $ sur Digikey. Plus d’informations sur le produit peuvent être trouvées sur la page du produit et le communiqué de presse.
