Le système sur puce (Soc) DA14592 est « la plus faible consommation d’énergie et le plus petit appareil Bluetooth LE multicœur ». Selon la société, la conception de cette puce a été réalisée en faisant des compromis judicieux entre la mémoire intégrée à la puce et la taille de la puce.
La puce offre un mode de consommation ultra faible qui utilise seulement 2,3 mA lors de la transmission de signaux radio à 0 dBm et consomme 1,2 mA pour recevoir des signaux radio. Il prend également en charge un mode hibernation qui utilise environ 90 nA et peut prolonger la durée de vie des produits alimentés par batterie. Le mode actif est idéal pour les produits gourmands en traitement et utilise 34 µA pour chaque MHz d’horloge du processeur.
Les applications clés projetées pour la puce DA14592 incluent le suivi de localisation participative (CSL) tel qu’utilisé dans les Airtags d’Apple, les unités de contrôle à distance, les dispositifs d’interface humaine, le suivi des actifs, les nœuds finaux IoT, l’enregistrement des données, la santé connectée et le suivi des activités.

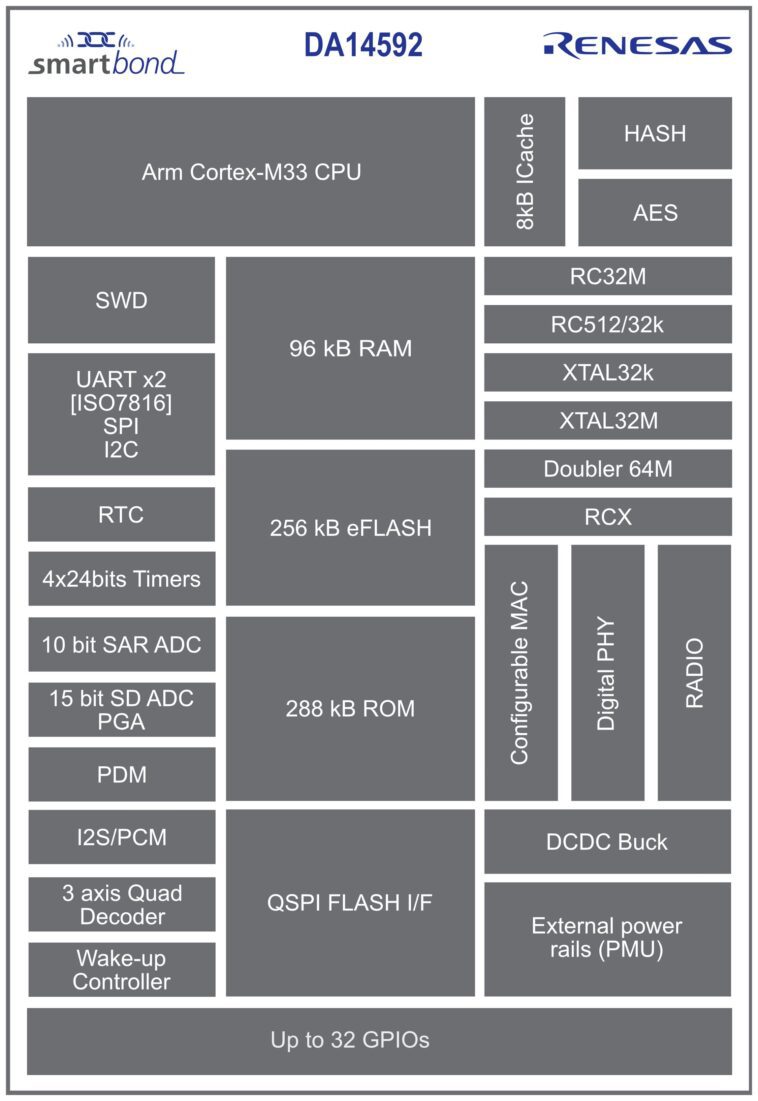

Spécifications Renesas DA14592 :
- Cœurs de processeur :
- Cortex-M33F fonctionnant jusqu’à 64 MHz comme cœur d’application
- Cortex-M0+ à 64 MHz en tant que MAC configurable
- Mémoire:
- Flash intégré – 256 Ko
- RAM – 96 Ko de RAM (+ 16 Ko de cache)
- ROM – 288 Ko (y compris la ROM de démarrage, les routines PKI et la pile Bluetooth® LE
- Interface PSRAM/Flash QSPI
- Sans fil
- Normes – Bluetooth 5.2 LE et 2,4 GHz propriétaires
- Puissance de sortie d’émission configurable : -18 à +6 dBm
- -Sensibilité du récepteur de 97 dBm
- Antenne à fil unique – aucune correspondance RF ni commutation RX/TX requise
- Mode haute performance – Sortie TX : -22 à +6 dBm, sensibilité RX : -97 dBm
- Mode basse consommation – sortie TX -23 à 4,5 dBm, sensibilité RX : -96 dBm
- Périphériques
- l’audio
- Interface PDM avec convertisseur de fréquence d’échantillonnage matériel
- Interface maître/esclave I2S/PCM jusqu’à huit canaux
- 32x E/S à usage général
- CAN SAR 8 canaux 10 bits, 2 Méchantillons/s
- CAN Delta-sigma (ΣΔ), 15 bits à 1 ksps, 13 bits à 16 ksps avec un amplificateur de gain programmable (PGA)
- 2x UART jusqu’à 3 Mbps, un UART étendu pour prendre en charge ISO7816
- 1x contrôleur SPI+ et 1x I2C à 100 kHz, 400 kHz ou 3,4 MHz
- Décodeur en quadrature compatible 3 axes
- 1x horloge en temps réel avec une résolution de 10 ms
- 4 minuteries haut/bas 24 bits à usage général avec capacités PWM
- l’audio
- Sécurité – Moteur cryptographique d’application avec AES-256 et SHA-256
- Gestion de l’alimentation/de l’horloge
- convertisseur Buck
- Hibernation (mode expédition) < 100 nA
- Seuils programmables pour la détection des baisses de tension
- Horloge système 32 MHz ou 64 MHz utilisant un doubleur
- Réveil rapide du sommeil en <15 μs
- Consommation d’énergie
- RadioRx = 1,2 mA, RadioTx = 2,3 mA
- Actif = 34uA/MHz, Hibernation = 90nA
- Emballer
- WLCSP39, 2,48 x 3,32, pas diagonal de 0,42 mm
- FCQFN52, 5,1 x 4,3 mm, pas de 0,4 mm
Le SoC DA1470x précédemment publié partage plusieurs fonctionnalités avec cette nouvelle puce Renesas, mais dispose d’un GPU et d’un contrôleur d’affichage 2D dédiés aux applications GUI. Nous avons également récemment couvert le nouveau microprocesseur Cortex-A55 de Renesas destiné aux dispositifs de périphérie et de passerelle IoT.
Renesas a également annoncé un système sur module associé, le DA14592MOD, comprenant « tous les composants externes nécessaires à la mise en œuvre d’une solution Bluetooth LE ». Un kit de développement pour le SoC peut être commandé sur la page produit et comprend une carte mère, une carte fille et des câbles. De plus, plus d’informations sur le DA14592 sont disponibles sur la page du produit, notamment une fiche technique, des notes de version, des manuels et des guides.
Le DA14592 est actuellement en stock et peut être acheté pour 4,35 $ par puce (avec des remises en gros disponibles). Le module est cependant en attente de certification réglementaire qui devrait être accordée vers le deuxième trimestre 2024.
