RelayFi – Une carte relais 4 canaux compatible Tasmota (Crowdfunding)

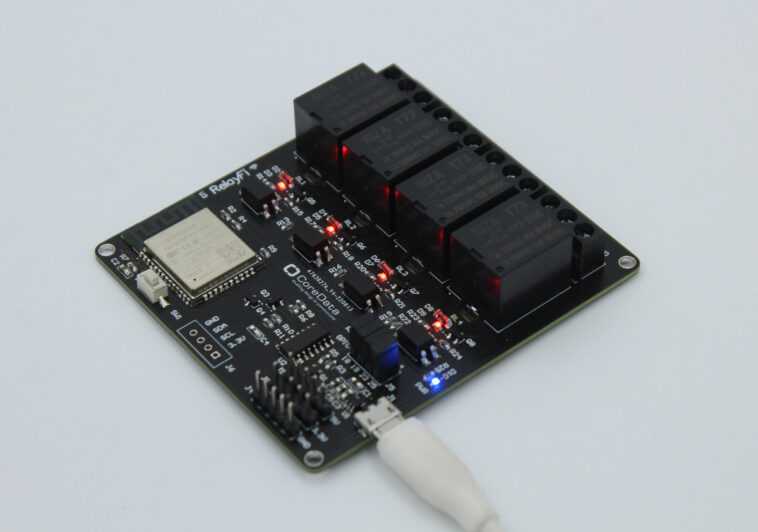

CoreData Global, une société de recherche et développement basée à Singapour, vient de présenter la carte relais 4 canaux RelayFi basée sur ESP32 et compatible avec le micrologiciel open source Tasmota, ainsi que le cloud ESP RainMaker d’Espressif et l’API réseau ESP-NOW.

RelayFi est équipé d’un module WiFi et Bluetooth ESP32-WROOM-32D, de quatre relais capables de gérer une charge de 250 VAC/7A ou 30 VDC/10A, et d’optoisolateurs EL817C pour la sécurité. La carte est également livrée avec une puce CH340C USB vers TTL pour la programmation, un en-tête I2C pour l’extension et quelques cavaliers pour la sélection de relais.

Spécifications RelayFi :

• Module sans fil – Espressif Systems’ ESP32-WROOM-32D module avec microcontrôleur Tensilica double cœur ESP32, flash SPI 32 Mbit, Wi-Fi 802.11 b/g/n jusqu’à 150 Mbps, Bluetooth 4.2 LE et antenne PCB
• Relais
  • 4x relais jusqu’à 250VAC/7A ou 30VDC/10A
  • 4x optocoupleurs EL817C pour la sécurité
  • 4x LED d’état de relais
  • Bornes à vis
  • Cavalier de sélection de relais
• USB – 1x port micro USB pour l’alimentation et la programmation via la puce CH340C USB vers TTL
• Extension – en-tête I2C
• Divers – Bouton de réinitialisation de la LED d’alimentation
• Source de courant
  • 5V via port micro USB
  • En-tête avec 5 V, 3,3 V et GND
• Dimensions – 84,3 x 75,1 mm

La société partage le schéma PDF et un simple croquis Arduino pour contrôler les relais sur Github. La documentation fait actuellement défaut, mais CoreData Global met en évidence la compatibilité avec les haut-parleurs intelligents prenant en charge Amazon Alexa ou Google Assistant via le micrologiciel open source Tasmota et promet de publier les «codes et méthodes» lors de la campagne Kickstarter.

En attendant, vous pouvez visionner une démo vidéo montrant le contrôle vocal Alexa des lumières et des ventilateurs.

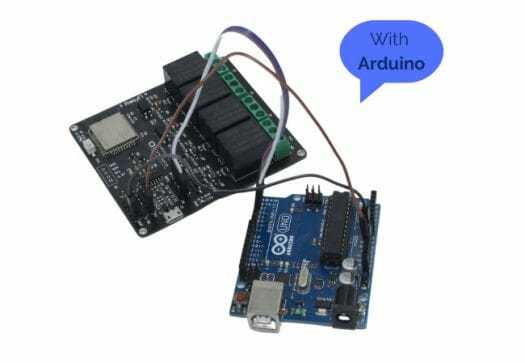

Ils revendiquent également la compatibilité avec Arduino, Raspberry Pi, BeagleBone et d’autres cartes de développement. Par exemple, vous pouvez alimenter une carte Arduino via l’en-tête 5V/3.3V/GND sur le RelayFi, et l’Arduino peut activer/désactiver les relais selon les besoins au lieu d’utiliser des cavaliers comme indiqué sur la photo ci-dessous.

Alors que CoreData Global serait une société singapourienne, la carte RelayFi a été lancée sur Kickstarter par Rajneesh Kumar Singh basé en Suisse… La carte relais RelayFi 4 canaux est offerte pour une promesse de don de 30 $ US, ou vous pouvez obtenir un ensemble de cinq pour 137 $, soit environ 27,4 $ chacun. L’expédition ajoute environ 25 $ US et les livraisons devraient commencer en décembre 2022.
