La carte Pitaya rouge a été introduite pour la première fois en 2013 en tant que carte FPGA SOC Xilinx Zynq 7010 conçue comme un outil haute performance agissant comme un oscilloscope, un analyseur de spectre, un générateur de forme d’onde, et plus encore.
Je n’avais pas beaucoup entendu parler de l’entreprise à ce moment-là, mais ils devaient bien se débrouiller, car Red Pitaya vient de commencer à prendre des précommandes pour le kit de démarrage STEMLAB 125-14 Pro Gen 2 basé sur le même AMD Zynq-7010 SOC FPGA, et le kit de démarrage de Gen 2 STEMLAB 125-14 Pro Z7020 avec un appareil Zynq-7020 plus puissant.

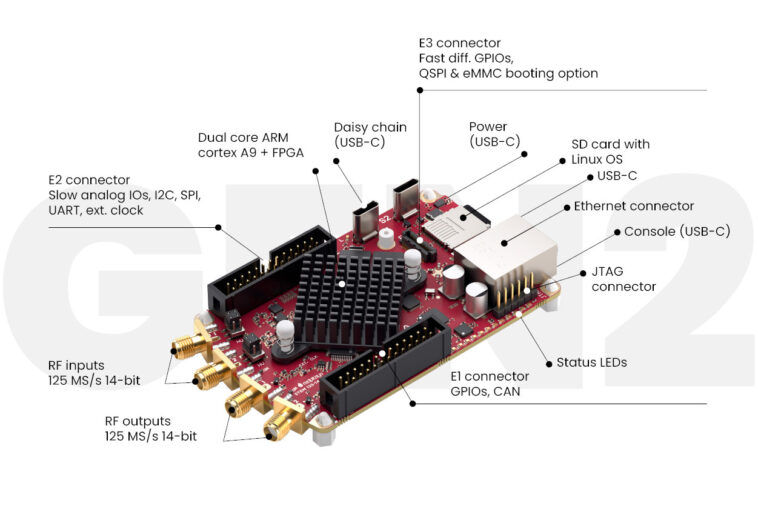

STEMLAB 125-14 Pro Gen 2 Spécifications:
- SOC FPGA (l’un ou l’autre)
- Xilinx Zynq 7010
- CPU – Dual-Core Cortex-A9 a chronométré jusqu’à 667 MHz
- Tissu FPGA – cellules logiques 28K, tranches de DSP 80x
- Mémoire – RAM de bloc de 2,1 mbit
- Xilinx Zynq 7020
- CPU – Processeur ARM Dual-Core Cortex-A9
- FPGA – 85k cellules logiques, tranches DSP 220x
- Mémoire – 4,9 Mbit Block RAM
- Xilinx Zynq 7010
- Mémoire du système
- Z7010 – 512 MB RAM
- Z7020 – 1 Go de RAM
- Stockage
- Fente de carte microSD jusqu’à 32 Go

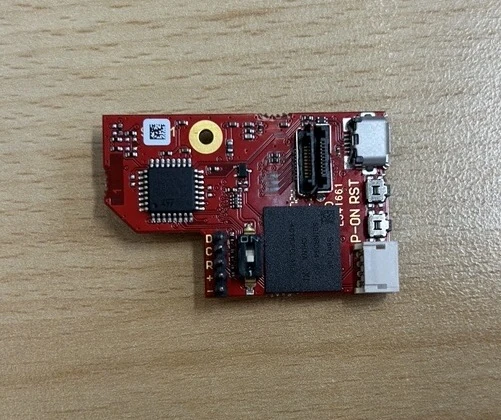

- EMMC ou SQPI Flash via le module d’extension E3
- Réseautage – Port Gigabit Ethernet RJ45
- USB – 2x ports USB Type-C, un pour l’alimentation, un pour l’interface de la console
- Entrées RF
- 2x connecteurs SMA avec ADC 14 bits à 125 ms / s avec une bande passante allant jusqu’à 60 MHz
- Plage de tension – +/- 1v | +/- 20v
- Couplage d’entrée AC / DC
- Impédance d’entrée – 1 MΩ
- Sorties RF
- 2x connecteurs SMA avec DAC 14 bits à 125 ms / s avec une bande passante allant jusqu’à 60 MHz
- Plage de tension – +/- 1v @ 50 Ω | +/- 2v @ hi-z
- Impédance d’entrée de charge – 50 Ω
- Protection de court-circuit
- Temps croissant / tombant typique – 10 v / 17 ns
- Synchronisation
- Entrée et sorties de déclenchement externes
- Connexion de chaîne de marguerites – S1 et S2 USB-C jusqu’à 500 Mo / s
- Connecteurs d’expansion (E1, E2, E3)
- Z7010 – I / OS numérique 16x @ 3.3V
- Z7020
- 22x E / OS numérique @ 3.3V
- 8x paires différentielles à grande vitesse (E3)
- Entrées analogiques 12 bits à 4 canaux jusqu’à 3,5 V, 100 Ks / s
- Sorties analogiques à 4 canaux 8 bits jusqu’à 1,8 V, 3,2 MSA / A, bande passante 160 kHz
- Interfaces de communication – I2C, SPI, UART, Can @ 3,3V ou 5V
- Horloge ADC externe via le module E3
- Débogage – Connecteur JTAG
- Divers – LED de statut
- Alimentation – 5V / 3A via le port USB-C (mais un adaptateur 5V / 5A est fourni)
- Dimensions – TBD

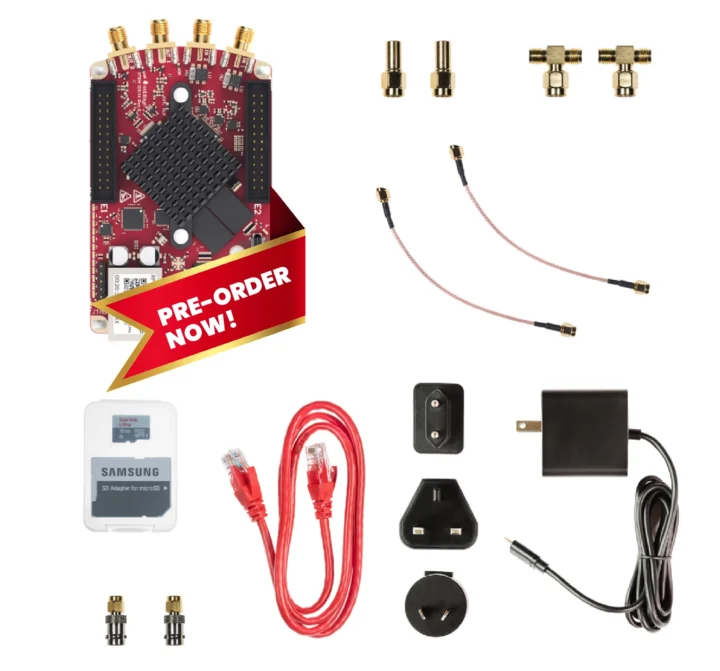

Le kit complet comprend la carte Zynq 7010/7020, une carte microSD préchargée avec le Pitaya OS rouge basé sur Linux, une alimentation USB de type C 5V / 5A, un câble Ethernet, deux sondes d’oscilloscope à 100 MHz et deux adaptateurs SMA-BNC.
Red Pitaya OS comprend une liste d’applications Web utilisables à partir d’un PC Linux ou Windows:
- Oscilloscope et générateur de signaux
- Gestionnaire de forme d’onde arbitraire
- Analyseur de spectre
- Analyseur logique
- Analyseur de Bode
- Analyseur d’impédance
- Compteur LCR
- Streaming
- Streaming du canal X
- Enregistrement du signal RF et script de lecture
- Applications SDR
- Analyseur de réseau vectoriel
- PYRPL Logiciel open-source pour les cartes FPGA avec des interfaces analogiques pour la mesure et le contrôle
Il y a une documentation approfondie pour le logiciel et les conseils d’administration de Red Pitaya de génération antérieure, mais la documentation matérielle de la nouvelle carte est toujours en cours et incomplète.
Les nouveaux kits de démarrage Red Pitaya STEMLAB 125-14 Pro Gen 2 peuvent être précommandés pour 649 euros (Zynq 7010) ou 899 euros (Zynq 7020) avec l’expédition prévue avant octobre 2025.
