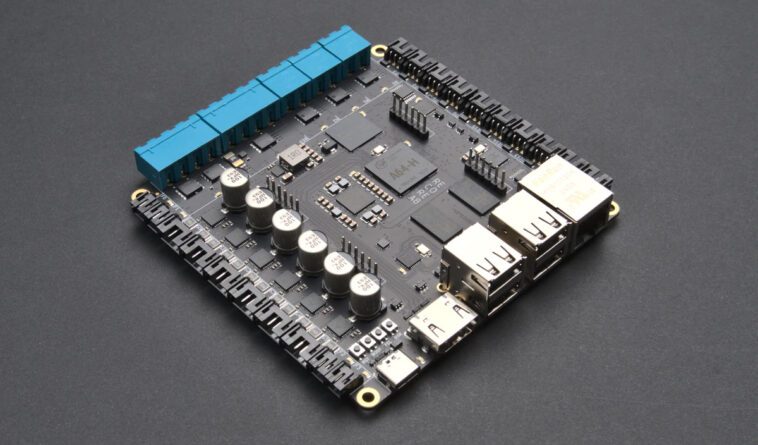

La Recore A8 est une carte de contrôle d’imprimante 3D tout-en-un construite autour du SoC Allwinner A64. La carte comprend six pilotes de moteur pas à pas TMC2209 soudés, refroidis par un PCB à 8 couches pour plus de durabilité. Pour améliorer la connexion, la carte est dotée de connecteurs JST PH standard de l’industrie pour des connexions de câbles sécurisées. La plupart des connecteurs sont flexibles et prennent en charge les butées, les Neopixels, les servos, les sondes inductives et BLTouch. Deux embases d’extension sur la carte permettent d’ajouter deux pilotes de moteur pas à pas supplémentaires. De plus, la carte prend en charge divers capteurs de température, notamment des thermistances classiques, des thermocouples et des capteurs PT100/PT1000 (le PT100 nécessite une carte supplémentaire).
Elias Bakken travaille sur cette carte depuis 2019 et dans notre article sur le précédent Recore A5, nous avons vu comment Elias exploite le cœur AR100 300 MHz de l’Allwinner A64 pour contrôler les E/S en temps réel.
Spécifications du Recore A8 :
- SoC – Processeur Allwinner A64 quad-core Cortex-A53 cadencé à 1 GHz, avec cœur AR100 32 bits à 300 MHz, GPU Mali-400MP2
- Mémoire système – 1 Go de RAM DDR3
- Stockage – Mémoire flash eMMC de 8 Go
- Sortie vidéo – Sortie HDMI pour connecter un écran
- Réseau – Gigabit Ethernet
- Contrôle de l’imprimante 3D
- 6x TMC2209 intégrés, refroidis par PCB à 8 couches pour une durabilité accrue
- Prise en charge de 2 pilotes de moteur pas à pas supplémentaires (Restep avec TMC2209 ou Revolt pour alimentation 48 V)
- 3x sorties de chauffage + lit chauffant haute puissance jusqu’à 20A
- 4 entrées thermistance/thermocouple (sélectionnables par logiciel)
- Capteurs de température à résistance PT100 et PT1000 pris en charge (PT100 nécessite une carte supplémentaire)
- USB – 4 ports USB 2.0
Après une inspection minutieuse des deux cartes, j’ai découvert que les spécifications des deux cartes étaient très similaires. La seule différence est que l’A8 prend en charge 2 pilotes de moteur pas à pas supplémentaires utilisant soit le TMC2209, soit le Revolt pour gérer les moteurs avec une alimentation 48 V et un PCB 8 couches fortement annoncé. alors que le nombre de couches pour les anciennes versions est inconnu.
Le Recore A8 est livré préinstallé avec Debian Linux, ce qui permet aux utilisateurs de choisir entre Klipper, OctoPrint, MainSail, Fluidd et de nombreux autres outils. De plus, une récente mise à jour du forum Armbian confirme qu’il prendra en charge les modèles A5 à A8.
Recore n’est pas un matériel 100 % open source, mais vous pouvez trouver les schémas PDF, les binaires Allwinner et d’autres fichiers sur Github, ainsi que la distribution Refactor Linux pour imprimantes 3D sur un référentiel séparé. Bakken a récemment publié un outil appelé Reflash qui résout le problème de l’installation et du basculement entre les logiciels sur les imprimantes 3D avec stockage monté en permanence (flash eMMC) en fournissant un moyen sûr et efficace de flasher de nouvelles images via USB. Pour plus de détails techniques, reportez-vous à la page wiki de Recore A8.
La carte de contrôle de l’imprimante 3D Recore A8 peut être achetée sur la boutique en ligne iagent.no pour 149,00 $.
