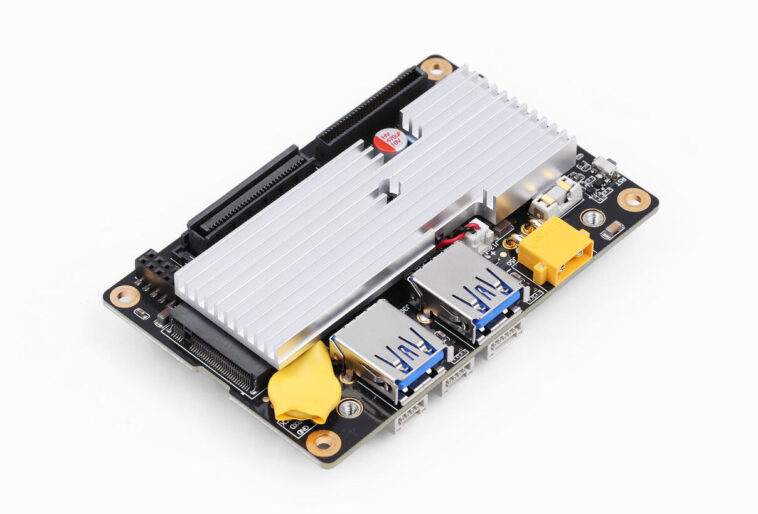

Resembuter Mini de Studio est une petite carte de transporteur pour le module Nvidia Jetson Orin Nano ou Jetson Orin NX qui est à peine plus grand, le système sur module lui-même à 88 x 56 x 17 mm, ou légèrement plus grand qu’une carte de crédit, et adapté à la robotique et aux applications de drone.

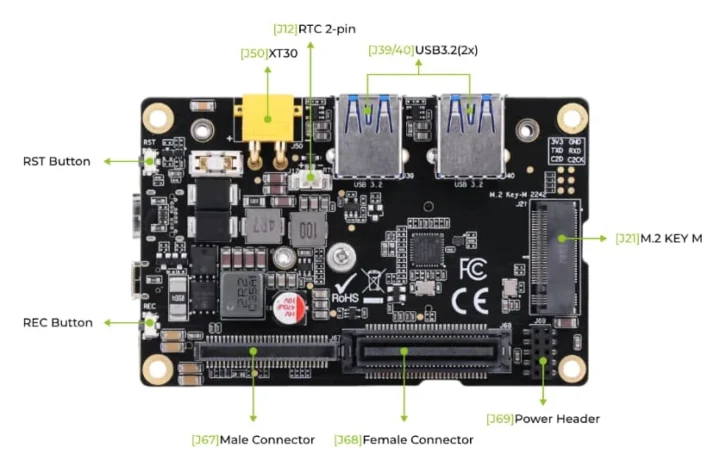

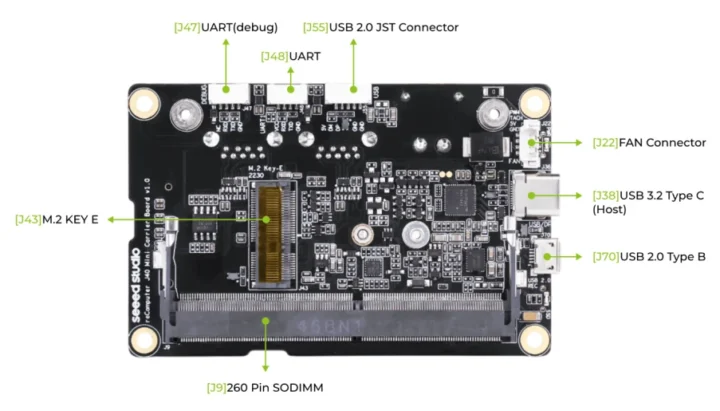

Malgré sa petite taille, le Mini Recomputer propose toujours une bonne gamme d’interfaces, dont deux ports USB 3.2 de type A, un port USB de type C avec DisplayPort en mode alt, des sockets M.2 pour le stockage NVME et une expansion sans fil, des connexions UART et USB JST et deux connecteurs à haut débit de 60 broches pour les planches supplémentaires. La carte est compatible avec des systèmes d’alimentation de batterie 48 V grâce à une plage d’entrée DC de 12 V large à 54 V via un connecteur d’alimentation XT30.
RECOMPUTER MINI CARRIER BOARD SPÉCIFICATIONS:
- Som compatible – nvidia jetson orin nano, jetson orin nx avec jusqu’à 100 sommets de performance de l’IA
- Stockage – m.2 Key-M PCIe Socket pour M.2 2242 NVME SSD
- Sortie vidéo – DisplayPort 1.4 via le connecteur USB Type-C
- Réseautage – WiFi et / ou Bluetooth en option via M.2 Key-E Socket
- USB
- PORTS 2X USB 3,2 de type A (10 Gops)
- Port hôte USB 3.2 Type-C
- Port de périphérique micro USB 2.0
- USB 2.0 via le connecteur JST à 5 broches
- Connecteur UART en série – 1x
- Connecteur d’extension pour les panneaux complémentaires
- Connecteurs à grande vitesse à 60 broches
- Connecteur d’alimentation à 10 broches
- Débogage – 1x Connecteur UART de débogage
- Mission
- Connecteur de ventilateur PWM 5V à 4 broches
- Boutons de réinitialisation et de récupération
- Connecteur à 2 broches pour la batterie RTC
- Alimentation – 12V à 54V CC via le connecteur XT30 (adaptateur de prise CC fourni)
- Dimensions – 88 x 56 x 17 mm
- Poids – 80 grammes
- Plage de températures – -10 ° C à + 50 ° C
Sur le plan du logiciel, il n’y a rien de spécial puisque la carte des opérateurs prend en charge le module Nvidia Jetson Orin Nano / Nx, lui-même pris en charge par le SDK Nvidia Jetpack 6.0. Seed Studio fournit divers exemples Jetson sur GitHub, mais ceux-ci sont valables pour tout le matériel basé sur Jetson de la société.

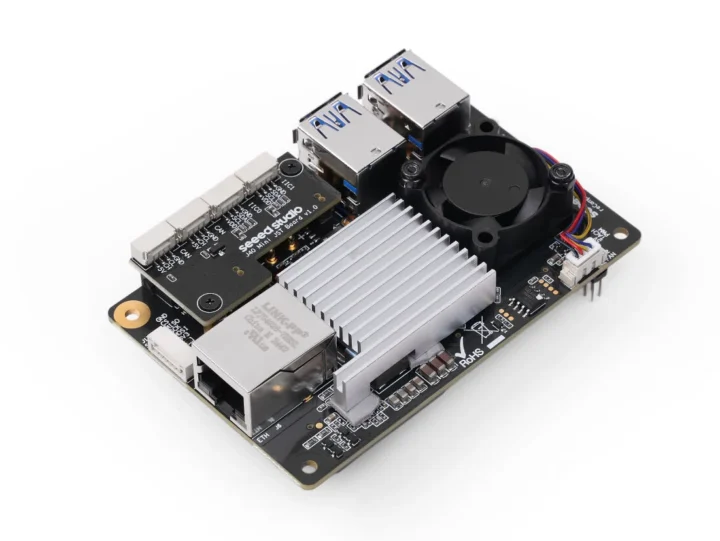

J’ai été initialement confus par les deux connecteurs à 60 broches, car je ne pouvais pas voir de carte complémentaire pour ceux-ci. Je pouvais trouver la broche de tous les connecteurs du Mini Recomputer dans la fiche technique, et j’ai finalement réalisé qu’il y avait un mini-tableau d’extension Recomputer de 59 $ avec Gigabit Ethernet, quatre ports USB 3.0 supplémentaires, CAN BUST et connecteur XT30 et deux connecteurs JST I2C, plus un ventilateur de refroidissement.

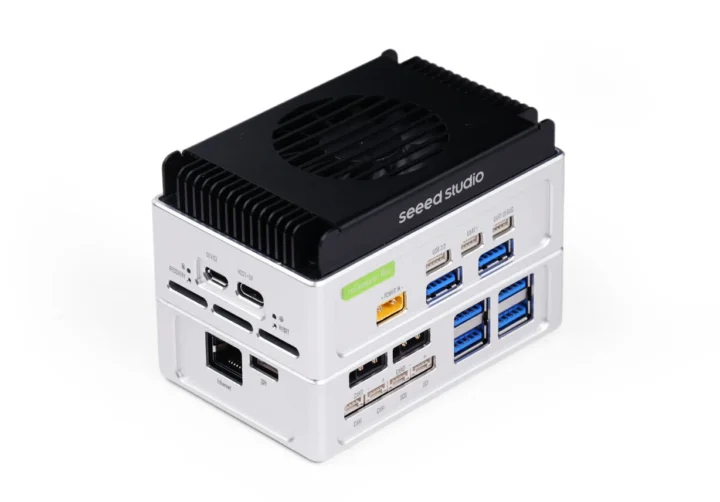

La planche de transporteur, la planche d’extension et un fansink pour le refroidissement seront utilisés dans la mini-famille de récompense de boîtes Edge AI disponibles à la fin du mois de juillet. La boîte d’extension en bas sera facultative et la boîte peut être achetée sans une. Un wiki a fourni des informations pour commencer avec les ordinateurs Edge AI.

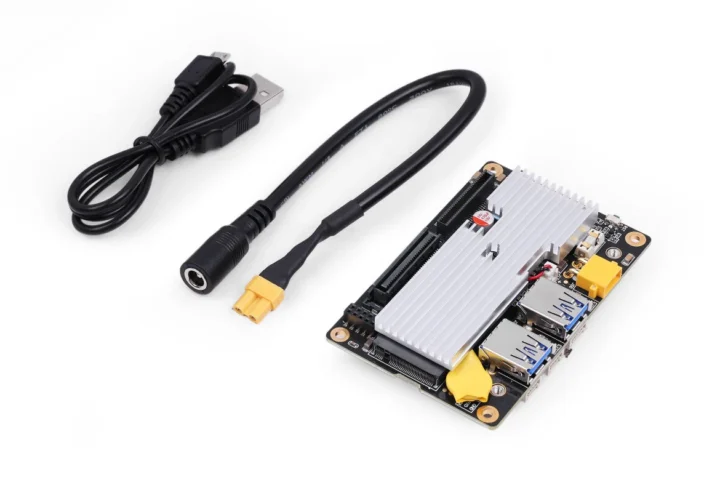

La carte de transporteur Mini Recomputer peut être achetée maintenant pour 89 $ sur Seed Studio avec un connecteur d’alimentation XT30 à DC et un câble Micro USB. Deux options sont disponibles: la carte d’extension (59 $) et un module WiFi 5 et Bluetooth 5.0 M.2 2230 (5,69 $). Les ordinateurs Recomputer Mini J3011 / J4020, à ne pas confondre avec le mini PC J4012 Recomputer, sont tous en arrière pour 599 $ à 999 $, selon le module Jetson sélectionné et si l’extension est répertoriée. D’une manière ou d’une autre, les mini-ordinateurs sont déjà disponibles sur AliExpress avec ou sans extension, ainsi que sur la boutique Amazon de Studio.
