RasPiO Night Light – un test bêta du dernier produit d’Alex Eames

Alex Eames, de RasPiO, vient de lancer son dernier Kickstarter. Cette campagne s’adresse aux Veilleuse RasPiO. Celui-ci est ne pas contrôlé par un Raspberry Pi, mais à cause de cela est moins cher, plus stable et est à peu près plug-n-play.

La veilleuse est contrôlée par un Arduino nano clone et est un kit qui comprend:

  • un PCB personnalisé, magnifiquement conçu (voir les images ci-dessous), avec huit LED RVB hyper lumineuses compatibles APA102 programmables à bord
  • un boîtier en plexiglas givré découpé au laser avec des trous de montage
  • un capteur PIR pour détecter les mouvements
  • une résistance dépendante de la lumière pour détecter les niveaux de lumière
  • un buzzer
  • autres composants pour terminer l’assemblage du kit

Galerie

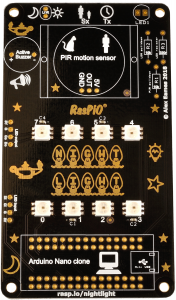

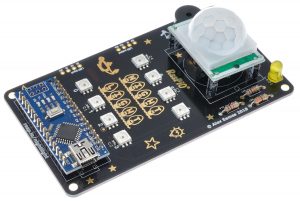

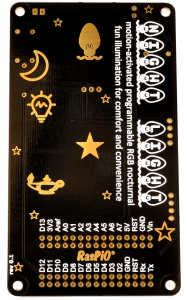

Dans les images ci-dessous, vous pouvez tout d’abord voir la carte de circuit imprimé RasPiO Night Light dans le kit avec les LED pré-soudées et, enfin, vous pouvez voir la carte principale entièrement remplie telle qu’elle apparaîtra après l’assemblage.

blank blankblank

Assemblée

Vous devrez assembler la veilleuse vous-même (à l’exception des composants montés en surface tels que les LED qui sont précoulées avec précaution sur le PCB), vous aurez donc besoin d’un fer à souder, d’une soudure et de coupeurs. C’est assez simple et Alex a promis un guide d’instructions et une vidéo d’assemblage pour ceux qui se méfient de ces kits.

Vous devrez également programmer le clone Arduino avec l’exemple d’esquisse ou bien changer l’esquisse pour qu’elle fasse quoi vous voulez-le faire, puis flashez-le sur le tableau. Alternativement, si vous n’avez pas envie de jouer avec l’IDE Arduino, Alex le fera pour vous pour une somme modique (3 £) que vous pouvez ajouter à votre engagement.

Opinion

Alex m’a envoyé une veilleuse RasPiO semi-assemblée et préprogrammée pour l’essayer. Tout ce que je devais faire était de mettre le boîtier autour de lui et de le brancher – idéal pour un bêta-testeur!

Les premières impressions ont été:

  • le PCB est tout simplement charmant – beaucoup de graphiques personnalisés, tout est clairement étiqueté et le jeu de couleurs or et noir est idéal pour une utilisation nocturne.
  • les broches Arduino sont réparties en en-têtes non peuplés, donc si vous fait voulez ajouter plus de capteurs et d’autres voyants LED, ce serait assez simple avec une soudure soignée.
  • le boîtier est constitué de quelques plaques et fixations en plexiglas – c’est minime, mais c’est précisément ce dont vous avez besoin en tant que a) vous voulez que quelque chose diffuse la lumière provenant des LED et b) vous voulez accéder aux potentiomètres de réglage du capteur PIR juste au cas où vous auriez besoin de modifier les paramètres.
  • le monter au mur va être facile grâce aux points de fixation à vis à quatre voies à l’arrière du boîtier.

L’assemblage avec le boîtier était très simple, et j’ai juste suivi quelques instructions qu’Alex m’a envoyées pour obtenir les fixations dans le bon ordre. Évidemment, je n’avais pas besoin de le programmer, mais étant un clone Arduino nano, cela devrait être très facile à partir de l’IDE Arduino.

Tout d’abord, j’avais besoin de trouver une alimentation pour la veilleuse. Heureusement, j’avais acheté une «verrue murale» Poundland USB la semaine précédente et je l’ai donc utilisée et le câble USB inclus. J’ai trouvé que je devais ajuster légèrement les potentiomètres pour mes conditions d’éclairage car, pour commencer, la veilleuse refusait de fonctionner. Un petit ajustement avec mes doigts, cependant, a guéri tous les maux et tout à coup, j’ai eu une veilleuse de travail. Comme le dit Alex, les LED sont suffisamment lumineuses pour éclairer votre chemin la nuit sans être si brillantes qu’elles vous réveillent!

Donc, mes tests bêta ont commencé. Cela impliquait d’appuyer la veilleuse branchée contre mon mur d’atterrissage et d’attendre que la nuit tombe. Ne le saviez-vous pas, j’avais besoin de me lever au milieu de la nuit. Alors, j’ai erré sur le palier et, hé hop, la veilleuse s’est allumée et m’a montré le chemin.

Le lendemain, je voulais jeter un œil à l’exemple d’esquisse pour voir si je pouvais comprendre le code. Alex m’a laissé le lien Github vers le référentiel et j’ai trouvé le croquis. Il est, bien sûr, écrit en utilisant le langage C d’Arduino. Ne vous laissez pas décourager! C’est un code très clair qui est commenté sur presque toutes les lignes. Je devais installer la bibliothèque FastLED: un rapide Google trouvé ce tutoriel sur le site Arduino. La modification du code pour afficher une couleur différente ou une luminosité différente implique simplement de modifier certaines valeurs. Cependant, avec un peu de connaissances, vous pourrez modifier le code à vos propres fins. La variante de C d’Arduino est un bon élément de connaissance, alors considérez-le comme une expérience d’apprentissage si vous n’avez pas déjà d’expérience!

La veilleuse fait un service constant sur mon atterrissage depuis quelques semaines maintenant. Je n’ai pas eu besoin de le redémarrer ou de le changer depuis que je l’ai rebranché. Ceci est essentiel pour un tel appareil. J’imagine qu’il consomme très peu d’énergie, donc le laisser allumé tout le temps est bien, bien que l’allumer ou l’éteindre à la prise soit correct aussi, car il n’a pas de carte SD à corrompre! 😉

Dans l’ensemble, je félicite vivement Alex pour un produit bien pensé et beau.

Pourquoi pas Pi?

Alex m’a dit quelque chose de très intéressant sur son raisonnement derrière ne pas utiliser de Pi pour le projet. Tout d’abord, un clone Arduino nano est beaucoup moins cher que même le Pi Zero d’origine. Cela le rend abordable pour les bailleurs de fonds de la campagne. Deuxièmement, quand il a essayé une première version de son PCB de transporteur avec un Pi Zero W, l’interférence sans fil du W a provoqué un dysfonctionnement du capteur PIR – pas ce dont vous avez besoin la nuit alors que tout ce dont vous avez besoin est un peu de lumière sur le chemin de la toilette! Il a également essayé un Wemos conseil, mais qui avait le même problème!

Je pense qu’il a fait un excellent choix avec l’Arduino – c’est une technologie avec laquelle la plupart des fabricants auront de l’expérience, ou du moins en auront entendu parler. Bien sûr, c’est le langage C, mais ce n’est pas au-delà de la plupart des créateurs. Vitalement, il gère la perte de puissance ainsi que tout autre Arduino – car il utilise la mémoire flash, l’Arduino revient à la vie sans que l’utilisateur ne se soucie des dommages ou de la corruption du système de fichiers.

Histoire

Alex nous avait précédemment donné plusieurs produits liés au Raspberry Pi. Ceux-ci comprenaient le brillant ProHAT, l’utile comme diable Analog Zero, le Duino et l’indispensable Règle GPIO Zero et carte de référence GPIO Portsplus. Tous ces projets ont été livrés à temps ou en avance sur le calendrier s’ils ont été financés par le crowdfunding. Ce sont toujours des produits de haute qualité et sont souvent accompagnés d’une documentation extrêmement bien rédigée.

Combien?

Le prix Super Early Bird pour le kit est de 21 £, passant à 25 £ une fois le lève-tôt terminé. Pour 38 £ (montant à 45 £), vous pouvez avoir une plaque acrylique gravée sur mesure pour le dessus de la veilleuse. Pour ceux qui veulent simplement montrer leur soutien, il y a des engagements inférieurs pour le PCB et pour un nouveau Portsplus.

Cela peut sembler cher pour une veilleuse. Vous pouvez choisissez des plug-ins simples pour beaucoup moins. Cependant, cela a beaucoup plus de plaisir. Tout d’abord, c’est un kit et une partie du plaisir de posséder un kit est de le monter. Deuxièmement, il est piratable – ajoutez des composants, modifiez le code et personnalisez le produit pour faire quoi vous veux en faire.

Même si j’ai déjà la version bêta-test qu’Alex m’a envoyée, je soutiendrai la campagne de toute façon car a) Alex livre et communique toujours bien, et j’aime une belle campagne à suivre et b) J’en ai besoin d’une autre pour mon Den (le hangar).

En savoir plus et soutenir le projet

Vous pouvez en savoir plus et soutenir le projet ici.
