RasPiO InsPiRing Pyramid – assemblage et examen

En mars 2017, Alex Eames dirigeait un Kickstarter pour RasPiO InsPiRing, un système qui vous a permis de «sculpter des lumières avec des formes LED RVB».

TL; DR – J’ai obtenu le pack Pyramid dans le Kickstarter, je me suis beaucoup amusé à le souder et j’ai été particulièrement impressionné par les instructions de montage. L’ensemble du système est fortement recommandé. Je suis également heureux de signaler que Inspiring est maintenant passé à la vente générale.

La campagne

La campagne a été couronnée de succès, prenant plus de 20 000 £, et Alex a commencé à produire les produits qui étaient: un bâton «8 droit», un cercle, un triangle et une carte de pilote pHAT pour le Raspberry Pi. Toutes les formes sont remplies de LED RGB SK9822. Ils sont, de manière assez ingénieuse, tous les mêmes «pas» – 1 cm entre les LED – ce qui signifie que lorsque vous assemblez les formes dans votre «sculpture», elles semblent s’appartenir. Alex a également assemblé plusieurs kits – une horloge NTP, une pyramide et un kit «bits et bobs» avec plusieurs formes différentes.

Je soutiens toujours les Kickstarters d’Alex – non seulement il est un bon ami personnel, mais il a également tendance à livrer tôt, et cette fois ne fait pas exception. La livraison était un énorme trois mois plus tôt, c’est donc avec beaucoup d’enthousiasme que j’ai reçu le colis contenant mon kit – la Pyramide. Je voulais obtenir la Pyramide parce que j’espérais construire un VU mètre de sorte que toutes les LED pulsent avec le son de la musique (avec laquelle, sans aucun doute, les collines sont vivantes).

Assemblée

Avant d’en arriver là, cependant, je devais assembler la pyramide à partir des pièces du kit. Alex m’avait prévenu que c’était un peu compliqué de souder la Pyramide ensemble, donc j’ai été grandement soulagé quand il m’a dit qu’il y avait une vidéo d’assemblage. Comme d’habitude, la vidéo est excellente, pleine de gros plans et d’instructions clairement énoncées. Il m’a fallu environ deux heures pour tout souder. Je ne me suis pas précipité, j’ai juste travaillé méthodiquement. Il y a deux éléments dans la construction que j’ai trouvé particulièrement délicats:

  1. Plier les fils juste à droite pour aller entre les trous de connexion.
  2. Accrocher le fil interne en haut, à droite à la fin.

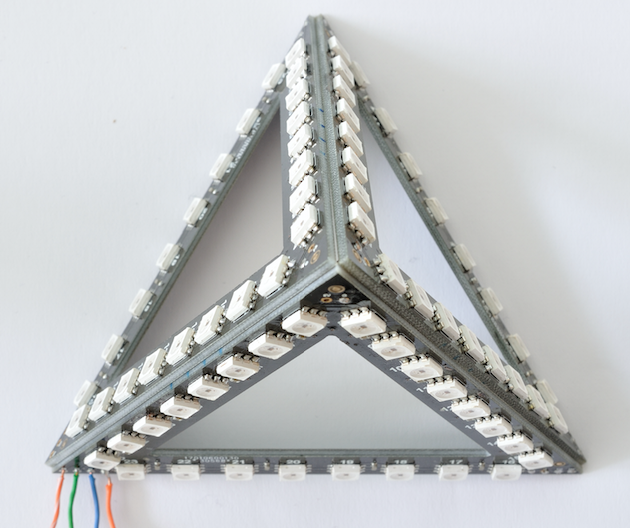

Voici une photo de la version finale (j’utilise les photos d’Alex – elles sont tellement meilleures que les miennes):

blank

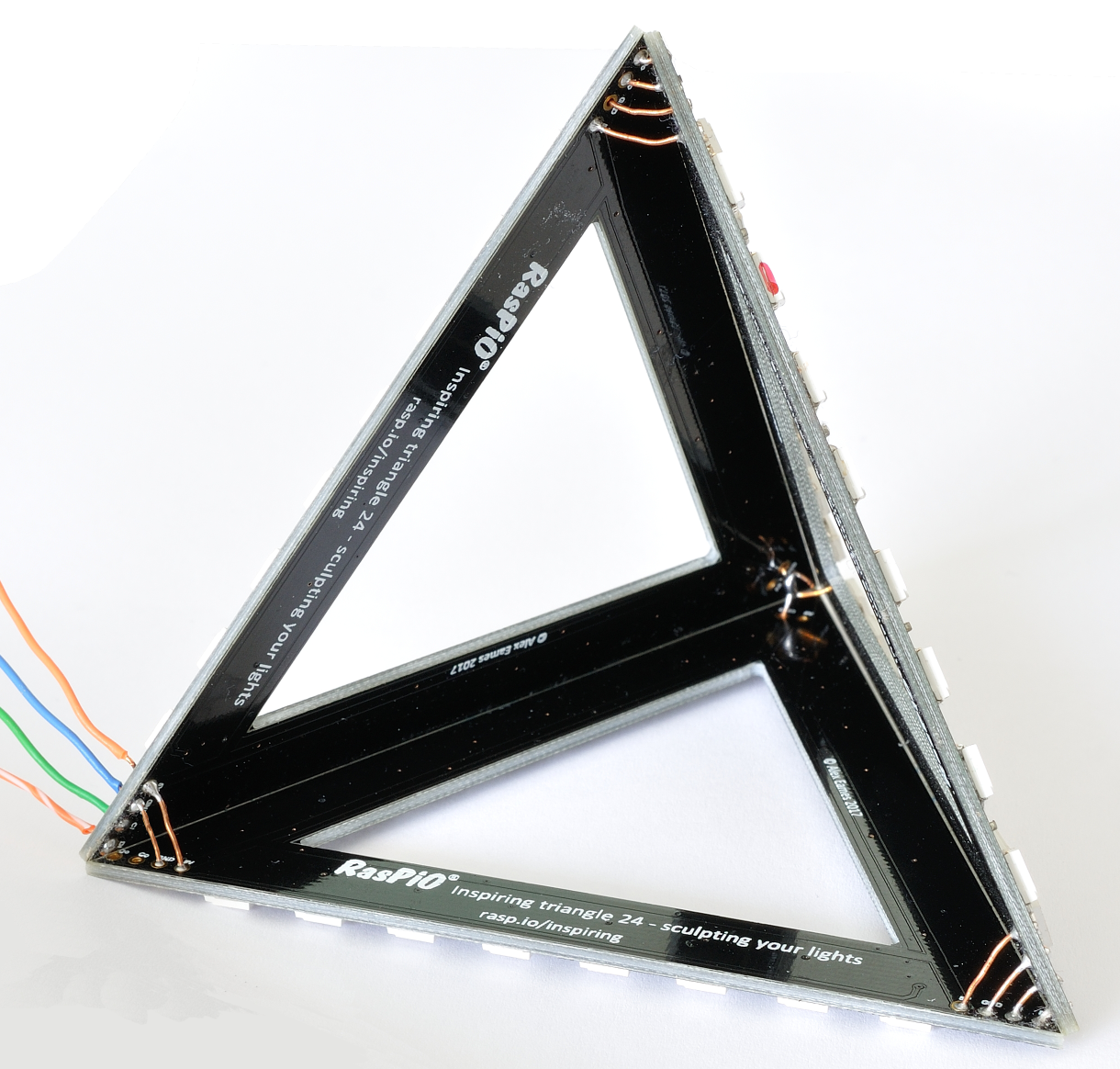

et voici le plan interne (avec le crochet délicat droite au centre du sommet de la pyramide):

blank

Je dois dire que je ne suis pas ce que vous appelleriez un fabricant expert (autant que j’aimerais être) et j’ai trouvé la construction difficile, mais pas impossible: cela prend juste du temps.

Ensuite, je devais assembler la carte du pilote Raspberry Pi, car je voulais l’utiliser avec le Pi. Il existe de nombreuses autres façons d’utiliser les formes InsPiRing – Arduino, Wemos et Digispark sont tous utilisables – mais je suis une personne Pi. Heureusement, Alex a fait une autre vidéo d’assemblage pour la carte de conducteur. Il s’agit d’une affaire beaucoup plus simple et qui rappelle Analog Zero construire (également fortement recommandé) avec des en-têtes et une prise de puce les points forts.

Connectez-le

Enfin, j’avais fini de souder. L’étape suivante consistait à fixer la carte du pilote sur un Raspberry Pi, à connecter la Pyramid et à démarrer dans Raspbian. Cela fait, j’ai jeté un coup d’œil à la page d’instructions et découvert le référentiel Inspiring GitHub. J’ai cloné le dépôt sur le Pi, puis j’ai regardé dans le dossier pour voir ce qui était disponible pour tester les choses. Il existe de nombreux exemples pour les différentes formes, que j’ai tous adaptés pour utiliser les 72 LED disponibles sur la Pyramide. Il y en a quelques-uns qui ne fonctionnent tout simplement pas avec la Pyramide en l’état, mais c’est normal. Il y a l’exemple d’horloge qui convient au cercle, et il y a un exemple qui fonctionne avec la puce de convertisseur analogique-numérique MCP3008 qui peut être ajoutée à la carte du pilote mais que je n’avais pas. Je vais l’ajouter à un moment donné, juste pour le plaisir, sinon rien, parce que j’aime juste un peu d’analogique! Il y a aussi, Dieu merci, un guide d’utilisation à télécharger.

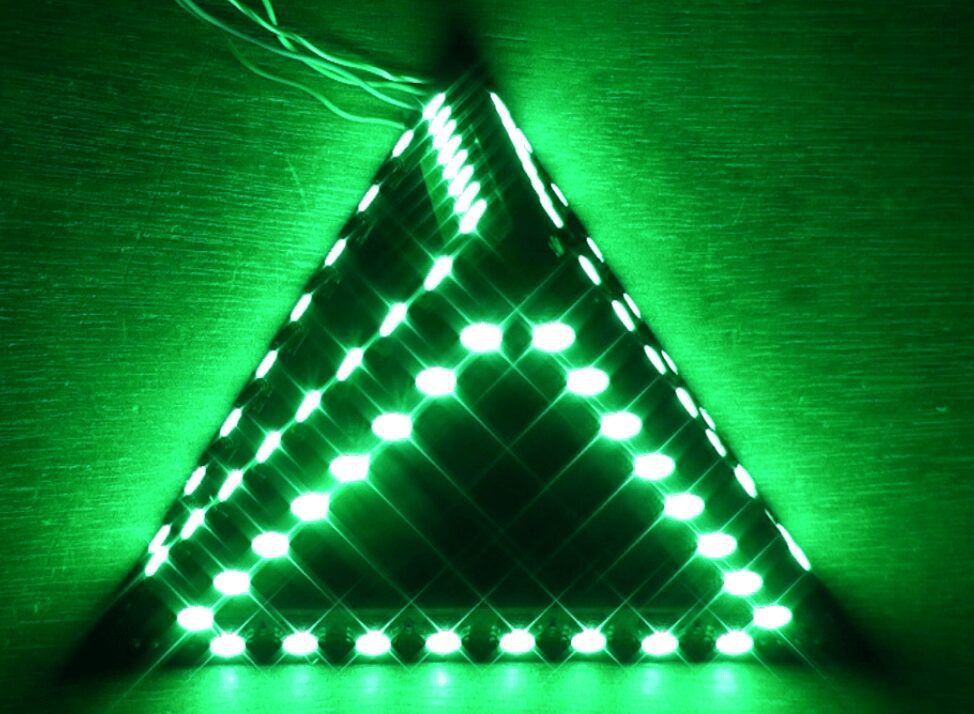

Jetez un oeil à la vidéo ci-dessous – c’est l’exemple updown-pyramid.py. (Bravo si vous laissez un commentaire sur cet article de blog avec le titre du morceau de musique, et d’où il vient!) La vidéo rend le produit beaucoup plus juste que la photo statique en haut de la page. J’ai trouvé que si je mettais la luminosité des LED au maximum, cela provoquait un crash du Pi, en raison d’une chute de tension, mais Alex m’en avait averti. Il est également couvert dans la documentation complète. J’utilisais une alimentation Raspberry Pi officielle, celle de 2,5 A, c’est donc un assez bon exemple de ce qui est possible.

Opinion

Alors, qu’en ai-je pensé? Eh bien, tout d’abord, la Pyramide est un beau projet de fabricant pour un après-midi. J’ai vraiment adoré le mettre en place et j’ai été très choqué quand cela a fonctionné pour la première fois! En termes de «que pouvez-vous utilisation it for ”, vraiment la seule limitation est votre imagination. Comme je l’ai déjà dit, vous pouvez l’utiliser comme VU-mètre, vous pouvez l’utiliser comme affichage d’état pour trois choses différentes (serveurs, par exemple), vous pouvez même le transformer en horloge – minutes d’un côté, heures de l’autre , secondes sur l’autre. Il y a beaucoup de possibilités ici, même «juste» avec la Pyramide. La plupart des utilisations nécessitent un peu de réflexion rationnelle, et probablement quelques calculs, mais c’est la chose intéressante à ce sujet – c’est un défi à la fois matériel et point de vue logiciel.

Alex a eu la gentillesse de faire un cercle et deux ou trois bâtons droits dans le sac, donc je vais les expérimenter du point de vue de la sculpture – je suis sûr que je peux faire quelque chose hors d’eux! 😉

Je recommande fortement le système InsPiRing. C’est flexible, c’est amusant et c’est très, très brillant! Les prix sont assez raisonnables, compte tenu du nombre de LED sur chaque forme et les formes et la carte de pilote sont conçues par un expert qui connaît clairement ses PCB.

Donc, si vous cherchez un beau projet de créateur, jetez un oeil à certains des kits disponibles. Si vous souhaitez créer une combinaison spéciale de formes, vous pouvez également les acheter individuellement pour vous permettre de construire ce que vous souhaitez.
