Raspberry Pi Modèle B+ Premières Impressions

Mon Raspberry Pi modèle B+ est arrivé de Composants RS jeudi, voici donc quelques réflexions sur la conception révisée de Pi, ce que j’en pense, ce qui a changé et comment cela affecte les utilisateurs existants et nouveaux. J’ai également pris une série de photos pour mettre en évidence les différences.

Espérons que cet article répondra à de nombreuses questions fréquemment posées par les fans de Pi sur les forums Web et les réseaux sociaux.

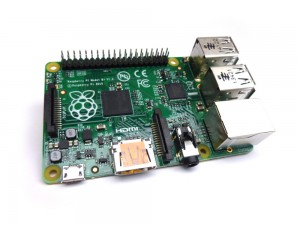

Voici l’appareil en question :

CPU/GPU

Le B+ utilise le même SoC (système sur puce) que celui utilisé dans les modèles A et B. Cela peut être une déception pour certaines personnes, mais le changer aurait été une décision radicale de la part de la Fondation. Le B+ est une évolution du concept original et le maintien de la même combinaison CPU/GPU assure la compatibilité avec les logiciels actuels. Il y a des gens qui pourraient dire qu’il « a besoin de plus de puissance », mais cela dépend exactement de ce à quoi vous pensez que le Pi est destiné. Pour les objectifs éducatifs du Pi, c’est très bien comme ça. Il y aura un Pi plus puissant à un moment donné, mais ce n’est probablement pas avant quelques années.

Pouvoir

Le port MicroUSB a été déplacé du côté gauche du PCB vers le bord inférieur. Cela aidera à ranger le câblage vers l’appareil car il partage désormais le même côté de la carte avec les ports HDMI et audio. Le régulateur de puissance a été repensé et permet de réduire la consommation électrique. Le tristement célèbre condensateur en argent « C6 » a été retiré.

Ports USB

Il y a maintenant quatre ports USB. C’est une excellente nouvelle pour de nombreux utilisateurs car cela signifie que vous pouvez brancher une souris, un clavier et un dongle WiFi sans avoir besoin d’un concentrateur. Cela signifie une configuration moins chère avec moins de câbles pour certains propriétaires.

L’inconvénient est que la pile USB supplémentaire modifie la forme physique du Pi. Cela a un impact sur certaines cartes d’extension qui s’étendaient de ce côté de la carte. Lors de mes tests, ces planches fonctionnent toujours, mais elles ne sont plus aussi plates qu’avant.

En-tête GPIO

L’en-tête GPIO a maintenant 40 broches. Les 26 premiers sont exactement les mêmes que le modèle B, donc les cartes d’extension utilisant ces broches devraient fonctionner correctement. Les câbles plats à 26 voies peuvent ne pas s’adapter car les extrémités du connecteur sont plus larges que l’espacement des broches. Les 14 broches supplémentaires fournissent 3 broches de masse et 9 broches GPIO.

Cela fait maintenant un total de 26 broches qui peuvent être configurées comme entrées et sorties. Bonne nouvelle pour les hackers de matériel !

En-tête P5

L’en-tête P5 a été introduit sur les cartes de révision 2. Il a maintenant été supprimé. De nombreux utilisateurs n’ont peut-être même pas remarqué qu’il était là, mais un certain nombre de cartes d’extension l’ont utilisé. Ces cartes ne fonctionneront donc pas sur le B+. Jetez un œil à ma liste de compatibilité des addons pour des exemples.

Emplacement pour carte SD

Cela ne m’est jamais arrivé, mais beaucoup de gens semblaient casser leur fente pour carte SD. La fente d’insertion en plastique a été remplacée par une fente d’insertion microSD en métal. C’est plus petit, plus propre et, espérons-le, plus robuste. C’est un peu dommage pour moi car j’avais récemment augmenté ma collection de cartes SD de taille standard, mais à l’avenir, cette mise à jour en vaut la peine.

Audio Video

Le port vidéo composite a été supprimé mais le signal vidéo est toujours disponible dans une prise jack 3,5 mm 4 pôles améliorée qui transporte également l’audio gauche et droite comme auparavant. Les prises à 4 pôles sont populaires sur d’autres appareils multimédias tels que les caméscopes, de sorte que certains utilisateurs peuvent déjà avoir des câbles qu’ils peuvent utiliser immédiatement. Cela peut gêner les utilisateurs qui utilisent volontiers des câbles composites normaux, mais les câbles à 4 pôles sont bon marché et faciles à obtenir.

De plus, les circuits audio ont été améliorés, la qualité audio globale devrait donc être meilleure.

Port Ethernet

Le port Ethernet a maintenant deux LED indiquant l’activité du réseau. Auparavant, ces indicateurs d’activité réseau se trouvaient dans le coin opposé du PCB avec la LED d’alimentation rouge.

Trous de montage

Le B+ a maintenant quatre trous de montage dans une disposition plus logique. C’est bien mieux pour ceux qui veulent monter le Pi sur une base solide ou à l’intérieur d’un boîtier.

Certaines cartes d’extension utilisaient l’un des deux trous de montage pour fixer un pilier en plastique pour soutenir leur PCB. Ce trou n’est plus présent, donc ces piliers de montage ne fonctionneront plus comme avant.

Prix

Le prix est le même que le modèle B. Quoi ? Vous le vouliez moins cher ! Pour les nouveaux utilisateurs, l’expérience Pi sera probablement moins chère car ils peuvent en faire plus sans avoir besoin d’un concentrateur USB séparé.

Étuis et boîtiers

En raison des changements de disposition physique, le B+ aura besoin de boîtiers repensés et certains addons peuvent ne pas convenir. Cela ne me dérange pas trop car j’aurais de toute façon dû acheter un nouveau boîtier pour un nouveau Pi. Peu importe s’il s’agit d’un nouveau design. Les détaillants ont rapidement publié de nouveaux cas à des prix raisonnables, il n’y a donc pas de grande attente contrairement à certaines des plus grandes entreprises de technologie.

Compatibilité

En général, le B+ devrait être compatible avec de nombreuses infrastructures Pi existantes. Tutoriels, guides, scripts, addons, etc. C’est une situation extrêmement importante pour ceux qui ont créé des ressources, des livres et du matériel pédagogique. Si vous avez le moindre doute à ce sujet, demandez sur les forums officiels Raspberry Pi. Quelqu’un sera presque certainement en mesure de vous aider.

Mettez à jour votre système d’exploitation

Le B+ a une nouvelle puce Ethernet/USB. Afin de vous assurer que vos cartes SD de modèle B existantes fonctionnent (en supposant qu’il s’agisse de cartes MicroSD !), vous devez les mettre à jour à l’aide de « sudo apt-get update » et « sudo apt-get upgrade » afin de récupérer le dernier noyau qui inclut prise en charge de cette puce. Une fois que vous avez fait cela ou que vous utilisez une image SD publiée après juin 2014, vous êtes prêt à passer à l’action.

Mes 5 grands avantages

Pour mon utilisation, ces 5 avantages l’emportent sur tous les autres problèmes :

• Plus de ports USB
• Plus de broches GPIO
• Plus de trous de montage
• Faible consommation d’énergie
• Emplacement pour carte SD de meilleure qualité

Modèle A+ ?

Eben Upton a indiqué qu’il y aurait un modèle A+. Je suppose que cela utilisera probablement la mise en page révisée et inclura tous les changements ci-dessus, sauf qu’il n’aura qu’un seul port USB et aucun port Ethernet.

Dernières pensées

Je pense que le modèle B+ est génial. Il offre un certain nombre d’améliorations tout en maintenant la compatibilité logicielle avec les images et les scripts de carte SD existants. Les utilisateurs avec des cartes d’extension qui ne fonctionnent pas avec le B+ pourront toujours les utiliser sur le Raspberry Pi pour lequel ils les ont achetés à l’origine. Les étuis que je possède peuvent être utilisés pour mes modèles B existants et je n’aurai qu’à acheter quelques nouveaux étuis pour le modèle B+.

Selon votre situation, vous pourriez trouver l’un des changements ci-dessus indésirable… mais les changements sont de véritables améliorations. Les nouveaux utilisateurs sont dans une meilleure position et les utilisateurs existants peuvent avoir à apporter quelques modifications.

Si vous avez récemment acheté un modèle B et que vous vous sentez ennuyé, ne le soyez pas. Le modèle B est toujours un excellent appareil et il en existe 3 000 000. Cela vous garantit une grande utilisation. Pour de nombreux projets, les fonctionnalités bonus du B+ ne sont pas vraiment nécessaires.

La Fondation concentre désormais ses efforts sur les optimisations logicielles afin que la famille Pi s’améliore de plus en plus. Peu de produits électriques à 35 $ peuvent prétendre le faire.

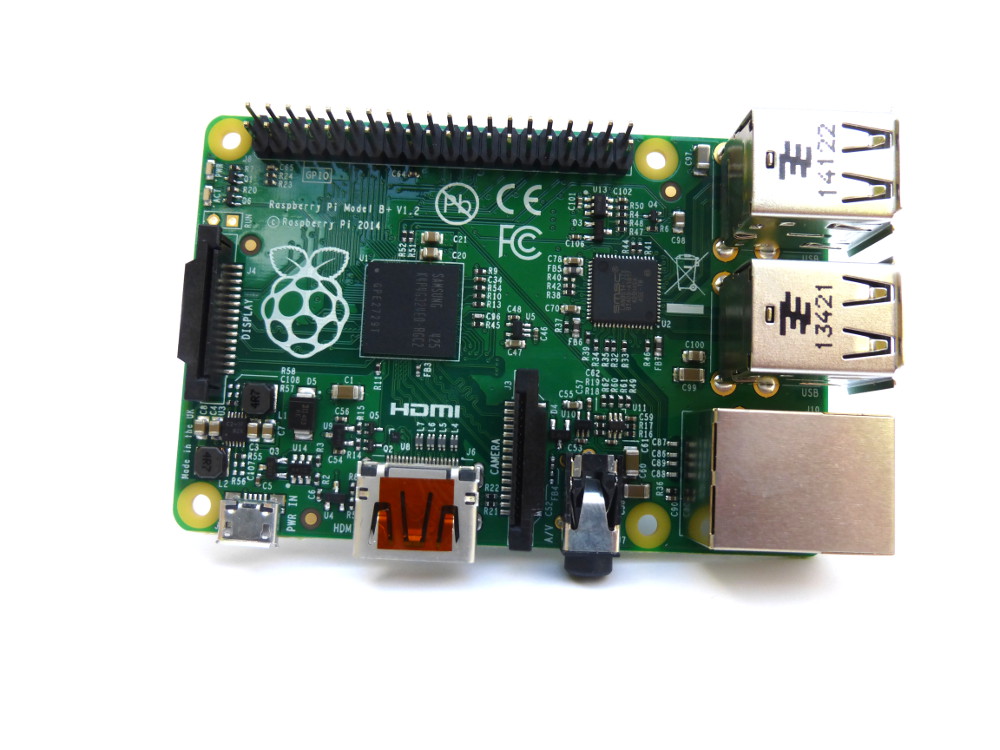

Voici quelques photos que j’ai prises de mon Model B+ :
