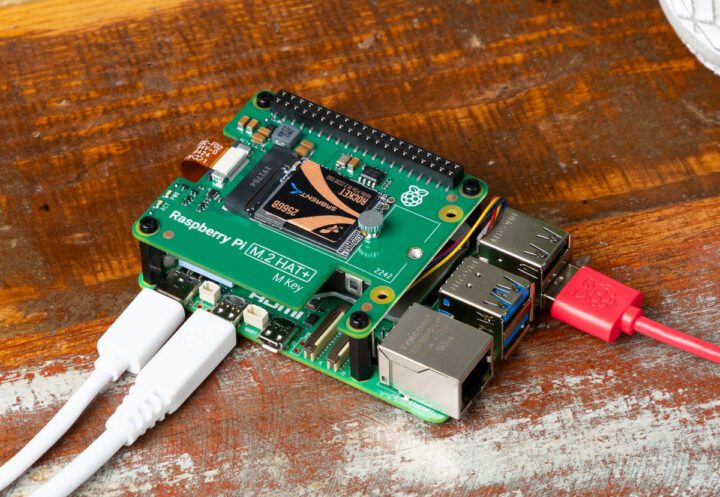

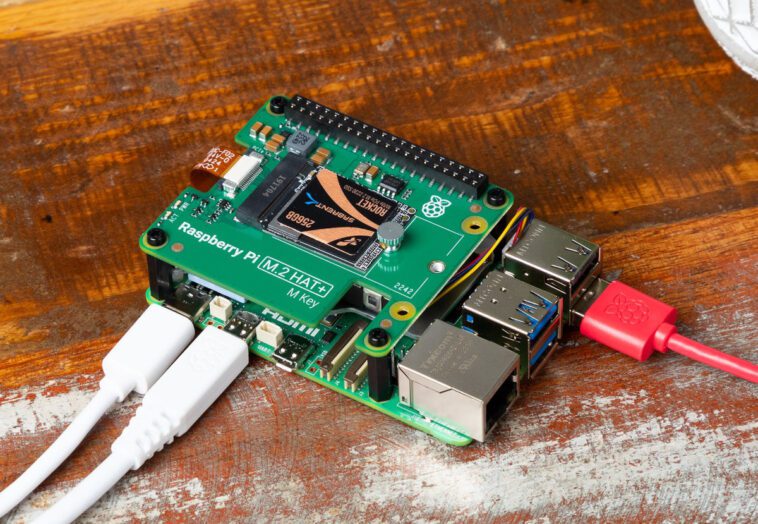

Le Raspberry Pi M.2 HAT+ officiel est enfin disponible au prix de 12 $. La carte d’extension permet aux utilisateurs de connecter des périphériques M.2 M-key, principalement des SSD NVMe, mais également des accélérateurs AI, à leur Raspberry Pi 5 en tirant parti du connecteur PCIe du (relativement) nouveau SBC.
Nous devons souligner « officiel » car il est possible de faire exactement la même chose avec des cartes tierces de PineBerry (maintenant PineBoards), Waveshare, Pimoroni et Geekworm depuis environ six mois. J’ai également eu l’occasion de tester les GEEKWORM X1001 et Waveshare M.2 PCIe HAT+ avec les SSD Cytron MAKERDISK le mois dernier. Mais regardons ce que le Raspberry Pi M.2 HAT+ officiel a à offrir.
Raspberry Pi M.2 HAT+ M Spécifications clés :
- Prise M.2 M-key pour modules 2230 ou 2242
- Interface PCIe 2.0 à voie unique (taux de transfert maximal de 500 Mo/s) acheminée via le connecteur FFC Raspberry Pi PCIe. (Remarque : PCIe 3.0 devrait également fonctionner correctement sur la plupart des cartes Raspberry Pi 5 jusqu’à 800 Mo/s+, mais cela n’est pas officiellement garanti).
- Fournit jusqu’à 3 A aux appareils M.2 connectés
- Extension – connecteur femelle/mâle 40 broches pour étendre le connecteur GPIO Raspberry Pi 5
- Divers – LED d’alimentation et d’activité
- Dimensions
La carte officielle Raspberry Pi M.2 HAT+ (M Key) est livrée avec un câble plat, un connecteur d’empilage GPIO de 16 mm, quatre entretoises filetées, huit vis et une vis de fixation de disque moletée à double bride pour fixer et supporter le périphérique M.2. L’installation est simple et vous devez vous assurer que vous disposez du dernier firmware.
Ces commandes ne seront peut-être pas nécessaires si vous avez acheté un Raspberry Pi 5 récemment, mais dans tous les cas, elles ne feront pas de mal :
|
sudo apt mise à jour && sudo apt mise à niveau sudo rpi-eeprom-update sudo raspi-config sudo rpi-eeprom-update -a |
J’ai dû les exécuter sur mon Raspberry Pi 5 « septembre 2023 » pour permettre le démarrage à partir du SSD NVMe. Vous trouverez plus de détails, des instructions pour commencer et les schémas PDF sur le site Web de documentation.
Super! Mais qu’est-ce qui a pris si longtemps ? Raspberry Pi explique qu’il souhaitait finaliser les spécifications du connecteur FFC à 16 broches et du nouveau facteur de forme HAT+ (aperçu pour les deux sortis en décembre 2023), car il restait encore quelques questions non résolues liées aux deux broches « de rechange » transportant initialement I2C. signaux, mais finalement utilisé pour l’activation de l’alimentation et le signal de détection/réveil de la carte. Certains utilitaires (utilitaires EEPROM) ont également dû être mis à jour et ont testé une large gamme de lecteurs NVMe et d’autres périphériques pour enquêter et résoudre divers problèmes que nous avons trouvés. Ils ont même demandé à un fabricant de SSD de développer un correctif pour l’un de leurs SSD (malheureusement et sans surprise, ils ne diront pas qui).
Quoi qu’il en soit, la bonne nouvelle est que le Raspberry Pi M.2 HAT+ Key M est désormais disponible chez les revendeurs au prix de 12 $ plus taxes et frais d’expédition. Une autre bonne nouvelle quelque peu connexe est que le démarrage est désormais pris en charge par le firmware de certaines cartes HAT+ dotées d’un commutateur PCIe. Cela ne s’applique pas au nouveau M.2 HAT+ dont nous avons parlé aujourd’hui, mais plusieurs HAT dotés de plusieurs lecteurs ou de multiples fonctions, comme le Geekworm X1004 avec deux sockets M.2 basés sur le commutateur ASMedia ASM1182e, devraient désormais pouvoir démarrer Raspberry. Pi OS ou tout autre système d’exploitation compatible à condition que le commutateur PCIe spécifique soit pris en charge par le micrologiciel.
Retrouvez l’histoire de Raspberry Pi dans cette vidéo :
