Raspberry Pi CM5 obtient des cartes porteuses avec PoE/PoE+ intégré

Waveshare a récemment lancé CM5-PoE-BASE-A, une carte de développement et d’évaluation compacte qui prend en charge toutes les variantes du Raspberry Pi Compute Module 5 (CM5). En cherchant plus d’informations sur ce produit, je suis tombé sur Modulo5 IO PoE+, une autre carte de développement de Pineboards également conçue pour le module RPi CM5.

Le Modulo5 IO PoE+ de Pineboards propose un module PoE+ haut de gamme fabriqué au Royaume-Uni, capable de fournir une puissance continue de 25 W, avec prise en charge du stockage NVMe et compatibilité avec le Raspberry Pi 5 Active Cooler. D’autre part, la carte de base CM5 PoE de Waveshare dispose d’un port Ethernet Gigabit conforme à la norme PoE 802.3af/at, les options de périphériques incluent deux ports HDMI, USB 3.2 et la prise en charge NVMe. Les deux cartes présentent des spécifications similaires à celles de la carte IO officielle Raspberry Pi CM5, la principale différence étant la prise en charge PoE/PoE+ intégrée, ainsi que quelques modifications esthétiques. Bien que la carte IO Raspberry Pi CM5 soit livrée avec un connecteur PoE à 4 broches, elle nécessite une carte d’extension PoE supplémentaire.

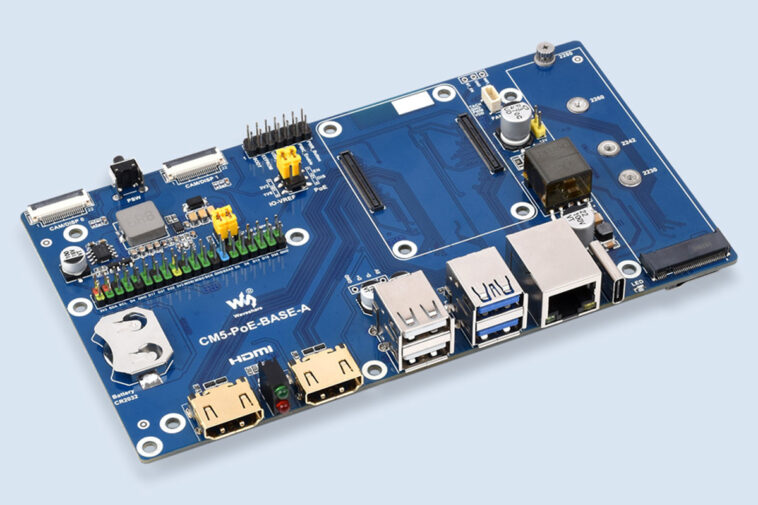

Carte d’E/S Waveshare CM5-PoE-BASE-A RPi CM5

Spécifications du Raspberry Pi CM5-PoE-BASE-A

• Compatibilité – Module de calcul Raspberry Pi 5 (CM5)
• Stockage
  • Emplacement M.2 NVMe (PCIe Gen2/3) avec prise en charge des SSD NVMe 2230/2242/2260/2280
  • Emplacement pour carte MicroSD (pour les variantes CM5 Lite sans eMMC)
• Affichage – 2x ports HDMI (prend en charge la double sortie 4K)
• Réseautage
  • Connecteur Gigabit Ethernet RJ45
  • Prise en charge PoE conforme à la norme 802.3af/at (5 V/5 A)
• USB
  • 2 ports USB 3.2 Gen1 (5 Gbit/s)
  • 2x ports USB 2.0
• Expansion
  • Connecteur GPIO Raspberry Pi 40 broches
  • 2x interfaces MIPI à 4 voies (connecteur FPC 22 broches 0,5 mm) pour DSI/CSI
• Refroidissement
  • Connecteur de ventilateur PWM 5V
  • Par exemple, il est livré avec un ventilateur de refroidissement et des bouches d’aération
• Divers
  • RTC – Support de pile CR/ML2032
  • LED d’alimentation (PWR) et d’activité (ACT)
  • Indicateur de lecture/écriture SSD M.2
  • Bouton d’alimentation
  • Cavalier IO-VREF (sélection 3,3 V/1,8 V)
  • Cavalier d’activation/désactivation PoE
• Pouvoir
  • Alimentation par Ethernet (PoE) – 5 V/5 A
  • Port USB Type-C (entrée 5 V/5 A, également pour la programmation système)
• Dimensions
  • Plinthe – 160 x 90 mm
  • Boîtier métallique – 200,5 x 97,5 x 31,0 mm
• Montage : Support mural pour le boîtier

La carte de support est livrée avec un socket CM5 standard pour le module CPU et un connecteur GPIO Raspberry Pi à 40 broches pour l’extension. La société mentionne également que la carte prend en charge les SSD NVMe M-Key et B&M-Key 2230/2242/2260/2280. Plus d’informations sur le produit peuvent être trouvées sur la page Wiki de l’entreprise.

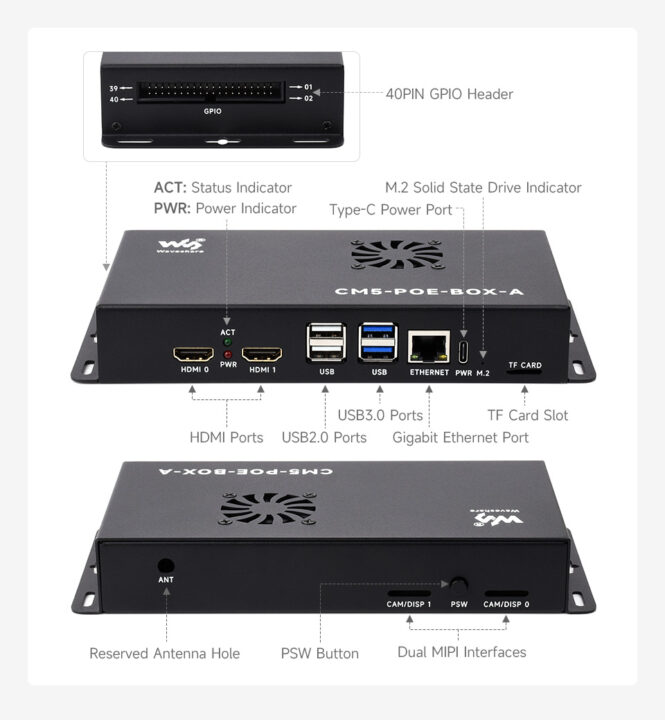

Waveshare vend également un boîtier pour la carte de développement qui est disponible sur AliExpress au prix de 51,87 $ pour le CM5-POE-BOX-A (boîtier avec adaptateur secteur et ventilateur de refroidissement) et de 37,64 $ pour la carte de support CM5-PoE-BASE-A uniquement. Lors de mes recherches, j’ai également trouvé plusieurs options d’achat sur AliExpress, vous souhaiterez donc peut-être explorer davantage pour trouver une meilleure offre. La carte et le kit avec le boîtier sont également disponibles sur Amazon et sur la boutique officielle Waveshare.

Carte de support Pineboards Modulo5 IO PoE+

En cherchant plus d’informations sur la carte Waveshare, je suis tombé sur la Pineboards Modulo5 IO PoE+, une autre carte de support/carte de développement conçue pour le Raspberry Pi Compute Module 5 (CM5) avec matériel PoE+ intégré.

La carte est principalement conçue pour correspondre au facteur de forme de la carte officielle Raspberry Pi IO, mais ajoute quelques fonctionnalités supplémentaires, ce qui la rend idéale pour les applications industrielles, commerciales ou amateurs. Les principales fonctionnalités incluent la prise en charge PoE+ continue de 25 W (avec un module fabriqué au Royaume-Uni), un emplacement pour clé M M.2 2280 pleine taille pour le stockage NVMe ou des accélérateurs IA comme le Hailo 8L, et un double HDMI 2.0 pleine taille. Les autres fonctionnalités incluent GbE Ethernet (RJ45 avec PoE+), deux ports USB 3.0, USB-C pour l’alimentation/OTG, deux connecteurs MIPI CSI/DSI, un en-tête GPIO à 40 broches et un emplacement pour carte microSD. Il prend également en charge le refroidisseur actif Raspberry Pi 5 officiel pour la gestion thermique, ce qui le rend adapté aux tâches informatiques hautes performances.

Spécifications de la carte porteuse Pineboards Modulo5 IO PoE+ :

• Compatibilité – Module de calcul Raspberry Pi 5 (CM5)
• Stockage:
  • Emplacement pour clé M M.2 2 280 pleine taille pour le stockage NVMe ou les accélérateurs IA
  • Emplacement pour carte microSD
• Interfaces vidéo et caméra
  • 2x sorties HDMI 2.0 pleine taille
  • 2x connecteurs MIPI CSI/DSI à 4 lames
• Mise en réseau – 1x Gigabit Ethernet (RJ45) avec prise en charge PoE+
• Ports USB :
  • 2x USB 3.0 Type-A (empilé)
  • USB-C (entrée d’alimentation/OTG)
• Expansion
  • Emplacement pour clé M M.2 2280
  • En-tête GPIO 40 broches
• Refroidissement – ​​Connecteur de ventilateur PWM pour le refroidisseur actif Pi 5 officiel
• Divers
  • Bouton d’alimentation
  • Commutateur de mode de démarrage (démarrage eMMC/SD ou mode clignotant)
  • Connecteur de batterie RTC
  • Port de débogage
  • LED d’état
  • Prise en charge HAT (prise HAT+ standard)
• Alimentation
  • Prise en charge PoE+ (25 W en continu, 30 W en crête)
  • Entrée d’alimentation USB-C 5V 5A
• Dimensions – 160 x 90 mm (dimensions de la carte Raspberry Pi CM5 IO, non confirmées par Pineboards !)
• Compatibilité du boîtier – Boîtier du kit de développement CM5 officiel (peut nécessiter des ajustements du boîtier en raison de fonctionnalités supplémentaires)

Au moment de la rédaction de cet article, le Modulo5 IO PoE+ est disponible en précommande pour 47 euros et la livraison devrait commencer début janvier. Les informations sont actuellement limitées et le site Web de l’entreprise ne propose pas encore de documentation. Cependant, vous pouvez trouver plus de détails et précommander la planche sur la page produit.
