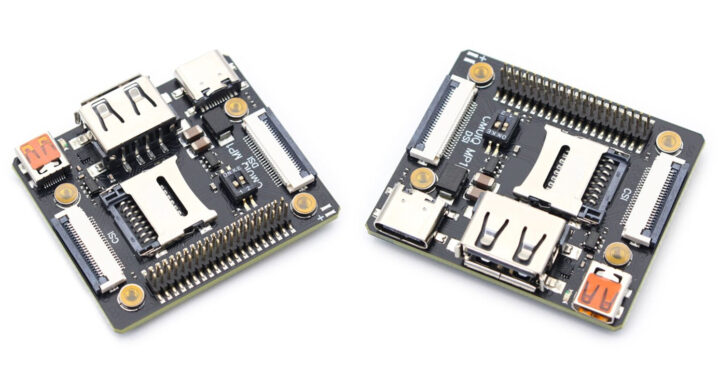

Selon cnx-software, la CM0IQ se présente comme une carte ultra-compacte s’appuyant sur le module de calcul Raspberry Pi CM0 Lite. Avec des dimensions de seulement 42 × 36 mm, elle regroupe diverses interfaces dans un espace réduit de 15,1 cm², ce qui la rend idéale pour des applications où l’espace est limité, comme la robotique, les appareils IoT ou les intégrations matérielles sur mesure.
Processeur BCM2710A1 à 1 GHz et comparatif de taille avec Raspberry Pi Zero 2 W

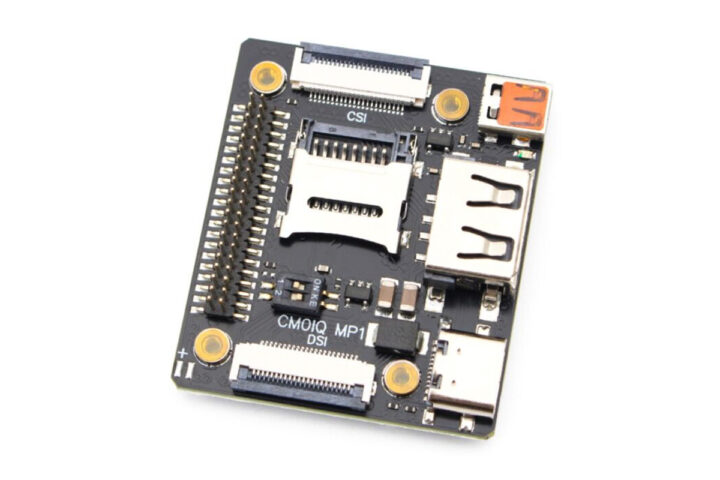

Malgré sa taille inférieure à celle du Raspberry Pi Zero 2 W (19,5 cm²), la CM0IQ parvient à intégrer des fonctionnalités telles qu’un port USB-A de pleine taille, un port Micro HDMI et des connecteurs MIPI CSI et DSI à 4 voies. Pour optimiser l’espace, le concepteur a opté pour un connecteur GPIO à 40 broches de 1,27 mm, au lieu du connecteur plus large habituel de 2,54 mm. Pour l’alimentation, un port USB Type-C est disponible ainsi qu’un emplacement pour carte microSD, des plots de soudure pour une entrée d’alimentation à 5 V et quatre filetages de montage de type M2.
512 Mo de RAM LPDDR2 et connectivité avancée en Wi-Fi 4

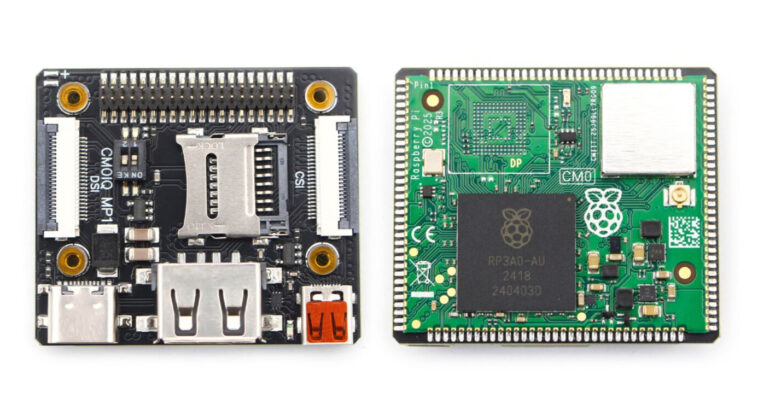

En ce qui concerne les composants, la CM0IQ est alimentée par le Broadcom BCM2710A1, un processeur quadricœur Cortex-A53 fonctionnant à 1,0 GHz, accompagné d’un GPU VideoCore IV qui prend en charge OpenGL ES 1.1 et 2.0. Ce socle permet le décodage et l’encodage vidéo en 1080p30. La carte est configurée avec 512 Mo de RAM LPDDR2 et ne dispose pas de stockage interne, étant un Raspberry Pi CM0 Lite. En termes de connectivité, elle offre le Wi-Fi 4 et le Bluetooth 4.2 LE via un connecteur d’antenne IPEX, ainsi qu’un emplacement pour carte MicroSD.
La CM0IQ se distingue également par ses interfaces d’affichage, qui incluent la sortie vidéo Micro-HDMI et un connecteur MIPI DSI à 4 voies. Pour l’interface caméra, on trouve un connecteur MIPI CSI à 4 voies, permettant un accès à des fonctionnalités d’image avancées. La gestion de l’alimentation peut se faire à travers un port USB Type-C, qui fonctionne à la fois en mode d’alimentation et en mode gadget USB, et un port hôte USB-A est également présent.
Un tableau comparatif a été fourni par le développeur, illustrant la CM0IQ face au Raspberry Pi Zero 2 W, en soulignant une réduction d’empreinte de plus de 22 %.
| Fonctionnalité | CM0IQ | RPi Zéro 2 W |
|---|---|---|
| Dimensions | 42x36mm (15,1 cm²) | 65x30mm (19,5 cm²) |
| Caméra | CSI 4 voies | CSI 2 voies |
| Afficher | DSI 4 voies | Aucun |
| HDMI | Micro-HDMI | Mini-HDMI |
| Hôte USB | Connecteur USB-A | Micro-USB (adaptateur requis) |
| En-tête GPIO | 40 broches au pas de 1,27 mm | 40 broches au pas de 2,54 mm |
| Antenne | Connecteur d’antenne IPEX-1 | Antenne PCB intégrée |
D’un point de vue logiciel, la carte exécute le système d’exploitation Raspberry Pi, bien que Makerfabs précise que les écrans MIPI DSI et les caméras CSI ne soient pas détectés automatiquement. Il est donc nécessaire d’ajouter manuellement les superpositions requises dans le fichier /boot/config.txt.
Un avertissement a également été émis par le développeur concernant les entretoises filetées M2, avec une profondeur maximale de 2 mm. Un vissage excédant cette profondeur pourrait causer des dommages irrémédiables au PCB. De plus, l’écran tactile officiel Raspberry Pi de 5 pouces nécessite une connexion d’alimentation de 5 V distincte, qui doit provenir soit du GPIO, soit des plots de soudure d’angle.
Pour les intéressés, le Raspberry Pi CM0IQ peut être acheté sur Makerfabs pour 49,00 $. Des ressources additionnelles, incluant des schémas de brochage et des images haute résolution, sont accessibles via le référentiel GitHub du projet.
