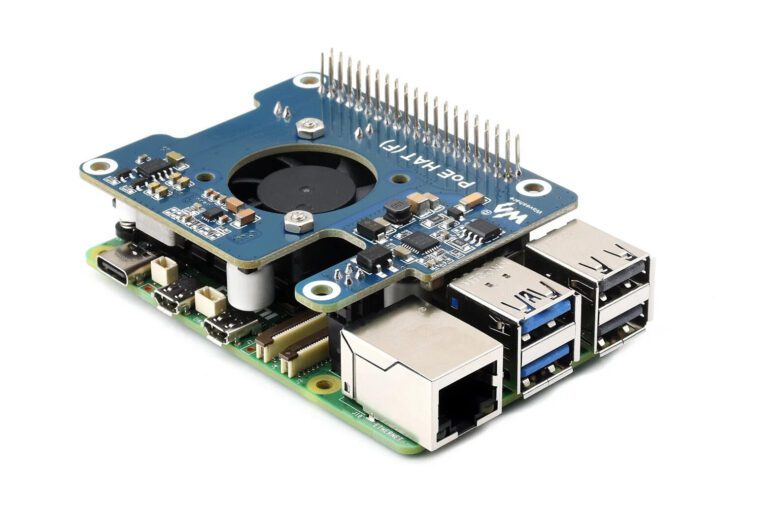

Waveshare PoE HAT(F) est une carte HAT+ Power-over-Ethernet (PoE) 24 W conforme à la norme 802.3af/at conçue pour le Raspberry Pi 5 qui refroidit également le SBC avec son ventilateur intégré, un dissipateur thermique et deux coussinets thermiques.
La société chinoise a devancé Raspberry Pi alors que la société britannique travaille sur la sortie un peu plus tard du « PoE+ HAT(+) 25 W en forme de L pour Raspberry Pi 5 ». Le Raspberry Pi PoE+ HAT officiel existant fournit jusqu’à 25,5 watts, ce qui serait suffisant pour alimenter le Pi 5, mais comme le connecteur PoE a été déplacé vers un autre emplacement, il n’est plus compatible, donc de nouvelles solutions sont nécessaires telles que le Waveshare PoE HAT. (F).
Spécifications du chapeau PoE (F) Waveshare :
- SBC pris en charge – Raspberry Pi 5 uniquement
- Connecté via un connecteur GPIO Raspberry Pi à 40 broches et un connecteur PoE à 4 broches
- PoE (alimentation par Ethernet)
- Conforme à la norme IEEE 802.3af/at
- Tension d’entrée – entrée 37 V-57 V CC
- Sortir
- Embase à 2 broches – 12 V/2 A maximum
- Connecteur GPIO – 5 V/4,5 A maximum
- Alimentation à découpage entièrement isolée (SMPS).
- Puce mâle MP8759GD
- Refroidissement – Ventilateur de refroidissement, dissipateur thermique en métal et coussinets thermiques pour la dissipation de la chaleur.
- Dimensions – 70 x 56,5 mm
L’installation doit être simple. Tout d’abord, installez les tampons thermiques sur le SoC Broadcom BCM2712 et la puce mémoire, puis placez le dissipateur thermique métallique sur le dessus, fixé avec des punaises à ressort, et enfin insérez le HAT+ sur le dessus comme vous le feriez pour n’importe quel autre Raspberry Pi HAT. Plus de détails techniques peuvent être trouvés dans le wiki.
Il ne vous reste plus qu’à connecter la prise Ethernet du Raspberry Pi 5 à un routeur ou un commutateur compatible 802at pour obtenir à la fois l’alimentation et la connectivité réseau.
Le Waveshare PoE Hat(F) est actuellement vendu sur Aliexpress au prix de 27,26 $, frais de port compris et sur Amazon US au prix de 29,99 $. Vous le trouverez également en vente sur la boutique en ligne de la société au prix de 21,99 $ plus frais de port.
