Raspberry Pi 5 obtient un modem HAT 5G basé sur le module Quectel RM502Q-AE M.2

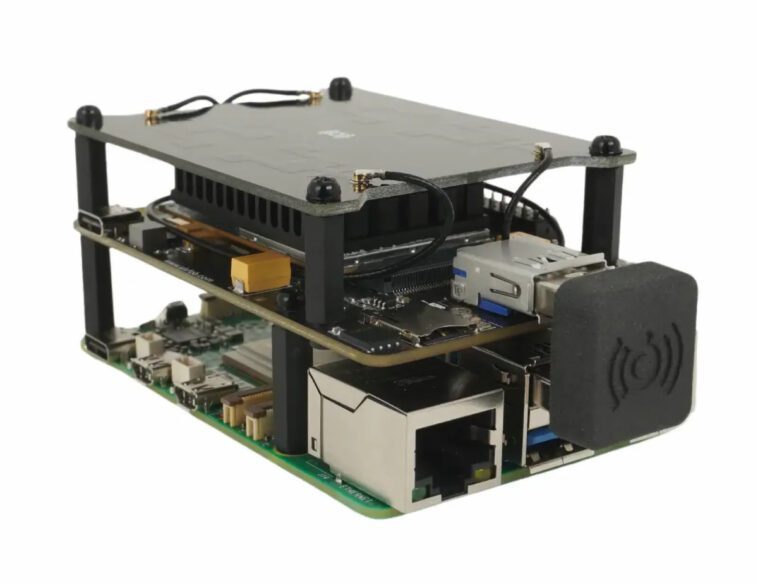

Sixfab vient de lancer un kit modem 5G pour Raspberry Pi 5 avec un Raspberry Pi HAT qui prend le module Quectel RM502Q-AE 5G Sub-6GHz M.2 fonctionnant dans le monde entier (sauf en Chine), une antenne interne « en attente de brevet » pour Sub-6 bandes de fréquences conçues par SixFab et un connecteur pont USB 3.0.

Points forts du kit modem SixFab 5G pour Raspberry Pi 5 :

• Chapeau de modem Sixfab 5G pour Raspberry Pi 5
  • Prise M.2 pour module 5G
  • Support carte Nano SIM + SIM embarquée
  • Port USB 3.0 et connecteur GPIO 40 broches pour la connexion au Raspberry Pi 5 SBC
  • Divers
    • Bouton utilisateur
    • LED d’état, d’alimentation et d’utilisateur (GPIO21)
    • EEPROM pour la conformité Raspberry Pi HAT
    • Connecteur de ventilateur à 2 broches
  • Alimentation – 5 V via le port USB Type-C (sur HAT lui-même)
  • Dimensions – 88,1 x 57,7 x 21,7 mm
  • Approbations – FCC, IC, CE, UKCA sont en cours
• Module Quectel RM502Q-AE M.2
  • 5G NR : fonctionnement 3GPP version 15 NSA/SA, inférieur à 6 GHz
  • Catégorie LTE : DL Cat 20/UL Cat 18
  • Débits de données maximum (fournis par SixFab, et ils diffèrent des informations sur la page de la série Quectel RM50xQ)
    • 5G SA Sub-6 – Max. 4,2 Gbit/s (DL)/Max. 450 Mbit/s (UL)
    • 5G NSA Sub-6 – Max. 5 Gbit/s (DL)/Max. 650 Mbit/s (UL)
  • Interfaces hôtes – USB 3.1 ou PCIe 3.0
  • Dimensions – 52 x 30,0 × 2,3 mm
  • Poids – 8,4 grammes
• Connecteur d’empilage GPIO extra haut à 40 broches
• Alimentation – Adaptateur secteur 5,1 V 3,0 A CC avec fiches universelles
• Kit d’entretoises en plastique

Bien que le module de la série Quectel RM50xQ puisse prendre en charge le GNSS, cela n’est pas implémenté dans le kit modem Sixfab 5G pour le Raspberry Pi 5. Le module Quectel est censé prendre en charge l’interface hôte USB 3.0 ou PCIe Gen 3.0, et au lieu d’utiliser le PCIe FPC connecteur, Sixfab a décidé d’utiliser l’un des ports USB 3.0 sur le dernier Raspberry Pi SBC, probablement à cause du manque de documentation pour le connecteur PCIe non standard au lancement, et il est également légèrement plus facile à installer de cette façon.

En voyant cette conception, j’ai d’abord pensé que l’en-tête GPIO à 40 broches n’était pas utilisé puisque l’USB 3.0 devrait être suffisant, mais la documentation fournit plus de détails, et certaines des broches GPIO sont utilisées pour contrôler un ventilateur, allumer/éteindre le Sixfab HAT. pour économiser de l’énergie, sélectionnez la carte SIM (carte Nano SIM ou eSIM), le bouton utilisateur, le voyant utilisateur, le voyant d’alimentation et quelque chose appelé FCP pour contrôler la séquence de mise sous/hors tension du module 5G lui-même.

Mais toutes ces broches pourraient être facultatives puisque la société affirme que le kit peut être connecté via un câble USB à d’autres cartes et ordinateurs tels que le kit de développement NVIDIA Jetson Nano, le Beaglebone SBC, l’Asus Tinkerboard, les kits de développement NXP i.MX 8 et les PC classiques. avec des pilotes et des outils Windows et Linux disponibles.

Vous pensez peut-être que puisque les smartphones prennent en charge la 5G, obtenir une carte d’antenne fine n’est peut-être pas si grave, mais Sixfab a introduit un kit de modem 5G similaire basé sur Snapdragon X55 pour le Raspberry Pi 4 en 2020, et il a l’air énorme (voir ci-dessous) avec antennes externes par rapport au nouveau kit modem 5G pour Raspberry Pi 5 reposant plutôt sur des antennes PCB internes.

Bien que la taille du kit ait considérablement diminué, on ne peut pas en dire autant du prix du kit modem Sixfab 5G pour Raspberry Pi 5 actuellement vendu 450 $ sur le site Web de la société. Vous devrez toujours ajouter un Raspberry Pi 5, une carte microSD pour le système d’exploitation, une carte SIM 5G (sauf si l’utilisation de l’eSIM est une option) et une alimentation USB-C 5 V supplémentaire puisque le Raspberry Pi 5 et Sixfab HAT doit être alimenté séparément.

Les clients américains préféreront peut-être utiliser le kit avec T-Mobile car il fonctionne immédiatement sans nécessiter d’enregistrement de l’appareil, et l’enregistrement du kit auprès des réseaux Verizon et AT&T peut nécessiter des formalités administratives compliquées et ne devrait convenir qu’aux utilisateurs avancés.
