RAKwireless a récemment introduit deux nouveaux produits LoRaWAN avec le module concentrateur RAK5166/67 WisLink M.2 3042/2280 basé sur l’émetteur-récepteur RF Semtech SX1303 et la passerelle RAK7285 WisGate Edge Ultra Full-Duplex pour les déploiements de réseaux haute densité, en particulier pour les villes intelligentes. infrastructure, applications de comptage et autres scénarios nécessitant une communication bidirectionnelle fiable à grande échelle.

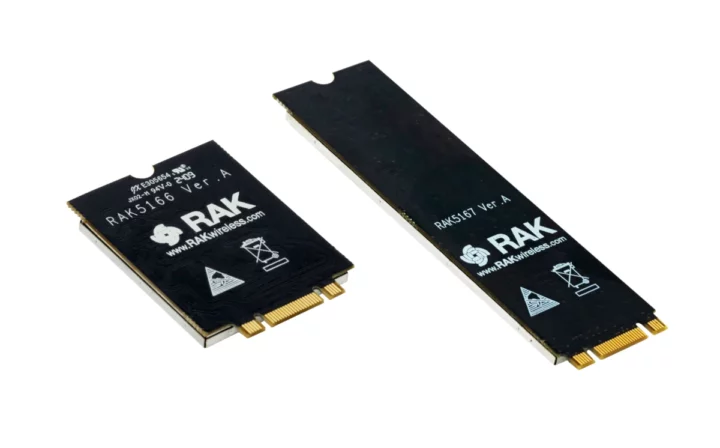

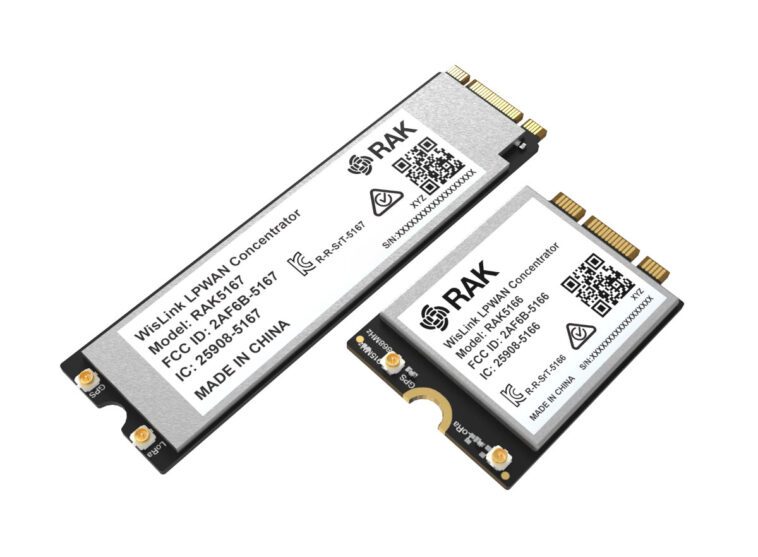

Modules concentrateurs LoRaWAN RAK5166 et RAK5167 M.2 3042 et 2280
Spécifications RAK5166/RAK5167 :
- Sans fil
- Processeur de bande de base Semtech SX1303 avec détecteurs de paquets LoRa 8 x 8 canaux, 8 démodulateurs LoRa SF5-SF12, 8 démodulateurs LoRa SF5-SF10, un démodulateur LoRa haute vitesse 125/250/500 kHz et un démodulateur (G)FSK
- Puissance d’émission jusqu’à 27 dBm
- Sensibilité Rx jusqu’à -139 dBm à SF12, BW 125 kHz
- Prend en charge la bande de fréquences mondiale sans licence (EU868, IN865, RU864, US915, AU915, KR920, AS923-1, AS923-2, AS923-3, AS923-4)
- Prise en charge d’écouter avant de parler (LBT)
- Horodatage fin
- Module GPS ZOE-M8Q intégré (en option)
- 2x connecteurs MHF4 IPEX pour les antennes LoRa et GNSS (en option)
- Interface hôte – connecteur PCI Express M.2 Key BM ; prend également en charge l’interface USB
- Dimensions – Facteur de forme M.2 Type 3042/2280
Les modules RAK5166/RAK5167 M.2 ont été conçus pour fonctionner avec des PC industriels et des passerelles IoT dotées d’emplacements M.2 pour des applications telles que la fabrication, la logistique, les bâtiments intelligents, etc… Il offre une alternative au concentrateur mPCIe LoRaWAN n-Fuse SX1303. carte que nous avons couverte il y a quelques années. Des informations techniques supplémentaires peuvent être trouvées sur le site Web de documentation, mais je n’ai rien vu sur les pilotes/logiciels.
Les modules RAKWireless RAK5166/RAK5167 M.2 LoRaWAN sont vendus 89 $ ou 99 $ selon que vous avez besoin d’un GPS, et sont livrés avec une antenne LoRa et une antenne GPS (si l’option GPS est sélectionnée). Vous pouvez également bénéficier d’une réduction de 8 % avec le code promo XUO54T.
Passerelle RAK7285 WisGate Edge Ultra Full-Duplex

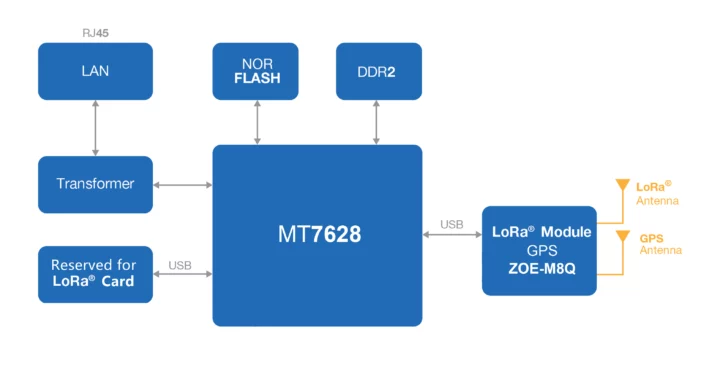

Spécifications RAK7285 :
- SoC – Processeur MediaTek MT7628 MIPS à 580 MHz
- Mémoire système – 128 Mo DDR2
- Sans fil
- LoRa
- Émetteur-récepteur RF Semtech SX1303
- 8 canaux LoRa en Full-duplex (la variante 16 canaux sera bientôt disponible)
- Puissance d’émission maximale de 30 dBm
- Sensibilité RX jusqu’à -139 dBm
- Filtres à cavité intégrés pour la suspension des interférences hors bande
- Protection intégrée contre la foudre des ports d’antenne
- Antenne LoRa externe
- Mourir Halètement
- LBT (écouter avant de parler)
- Régions prises en charge – US915 et AU915
- Cellulaire (modèle RK7285C) – EG95-NA pour l’Amérique du Nord ou EG25-AU pour l’Amérique latine, l’Australie et la Nouvelle-Zélande
- GNSS – GPS avec antenne externe (prise en charge de l’horodatage fin)
- Antennes
- LoRa – Connecteur de type N (un pour la passerelle à 8 canaux et deux pour la passerelle à 16 canaux)
- GPS – 1x connecteur de type N
- Wi-Fi – 2x connecteurs de type N
- LTE – 2x connecteurs de type N (uniquement pour RAK7285C)
- LoRa
- Réseau filaire – port Ethernet RJ45 10/100 M
- Source de courant
- 42 à 57 V CC via PoE (802.3at) + Protection contre les surtensions
- Prend en charge l’alimentation 9 V-36 V CC ou le système solaire Battery Plus.
- Dimensions – 310 x 290 x 146 mm (boîtier en aluminium)
- Méthode d’installation – Montage sur poteau ou mural
- Plage de température – -30°C à +55°C
- Indice IP – Boîtier IP67 de qualité industrielle avec presse-étoupes
La passerelle exécute WisGateOS 2 et prend en charge une gamme de fonctionnalités logicielles, notamment la gestion à distance avec WisDM Fleet Management, les modules complémentaires d’extension OpenVPN et Wireguard, un serveur réseau intégré, LoRaWAN 1.0.3 (LoRaWAN 1.0.4 pour le serveur intégré arrive bientôt), Basics Station et Packet forwarder, filtrage LoRaFrame (liste blanche des nœuds), MQTT v3.1 Bridging avec cryptage TLS (compatible avec ChirpStack LNS), Buffering des trames LoRa en mode Packet Forwarder en cas de panne NS (pas de perte de données ), Écouter avant de parler et Horodatage fin.
Comme vous l’aurez remarqué dans les spécifications, la passerelle n’est disponible que dans les bandes de 915 MHz, et non dans les bandes de 868 MHz. Les utilisateurs d’Europe, d’Asie du Sud-Est et d’autres régions dépendant de ces dernières n’ont donc pas de chance pour le moment. Vous trouverez une documentation matérielle et logicielle sur le site Web RAKwireless qui explique notamment comment utiliser la passerelle full-duplex avec AWS IoT Core, The Things Network (TTN), ChirpStack et Actility ThingPark.
La passerelle RAK7285 WisGate Edge Ultra Full-Duplex est livrée avec un câble d’alimentation, un injecteur PoE, une antenne GPS, deux antennes 2,4 GHz, deux antennes 4G LTE (pour RAK7285C), un support de montage, un support d’installation et un jeu de vis. . Il peut être acheté entre 769 $ et 859 $ selon que la connectivité cellulaire est nécessaire ou non. D’une manière ou d’une autre, les antennes LoRa ne sont pas incluses et doivent être achetées séparément… Le code promo XUO54T fonctionne également ici et pour tout ce qui est commandé sur la boutique RAKwireless.
