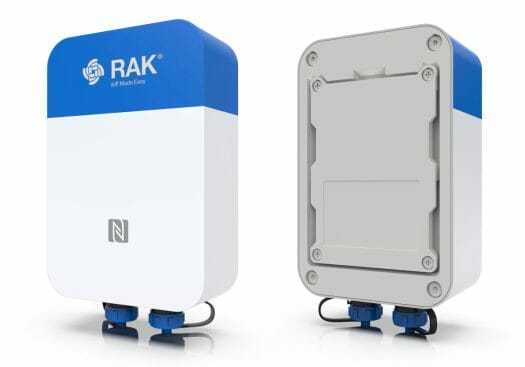

RAKwireless RAK2560 WisNode Sensor Hub est une passerelle de capteur modulaire basée sur le module RAK4630 WisDuo Stamp avec Nordic Semi nRF52840 Bluetooth 5.0 LE MCU et émetteur-récepteur Semtech SX1262 LoRa/LoRaWAN et équipé de deux ports de sonde de capteur pour connecter une gamme de capteurs.
Il est livré avec divers capteurs, allant d’un capteur de température et d’humidité à un capteur de niveau d’eau, et est conçu pour un fonctionnement en extérieur avec une conception IP66, des connecteurs de sonde étanches et la capacité de prendre en charge un panneau solaire comme source d’alimentation.
Spécifications du concentrateur de capteurs WisNode RAK2560 :
- Module central – RAK4630 WisDuo Stamp Module avec connectivité LoRa/LoRaWAN et BLE 5.0 via nRF52840 MCU et puce radio SX1262
- Connectivité sans fil
- BLE – Bluetooth LE 5.0 avec prise en charge longue portée et haute vitesse (2 Mbps)
- LoRaWAN – Prise en charge complète de la bande LoRaWAN, antenne LoRa intégrée à haut rendement 860 ~ 930 MHz
- IoT cellulaire – Module RAK5860 NB-IoT en option
- Étiquette NFC pour la mise sous tension et la connexion intelligente via BLE
- Capteurs

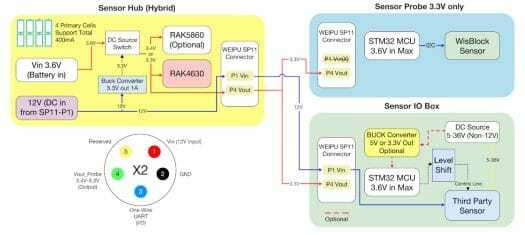

- 2 connecteurs étanches pour capteurs avec protocole à un fil (Sensor Probe) ou RS485, SDI-12 et DI/DO (Sensor ProbeIO)

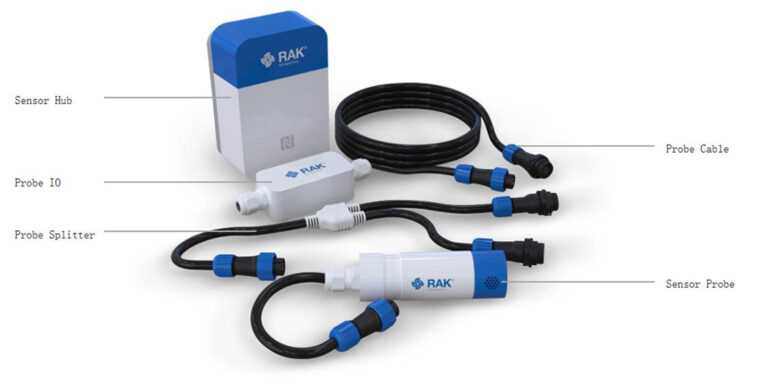

- Plusieurs sondes de capteur ou sonde IO peuvent être connectées à un seul port Sensor Hub avec le câble répartiteur
- La distance entre les capteurs peut être ajustée avec le câble d’extension
- Divers
- Détection automatique de la source d’alimentation
- Détection automatique des sondes du capteur
- Empêchez le vol via le capteur à effet hall sur le support de montage
- Source de courant
- Alimentation 12 V DC ou panneau solaire
- Prise en charge de 2 à 4 piles 3,6 V ER18505 4 000 mAh Li-SOCl2 non rechargeables (non incluses)
- Indice de protection – Boîtier étanche IP66
Le RAK4630 exécute le micrologiciel RUI V3 (RUI3) pour une programmation facile, et le Sensor Hub et les sondes de capteur qui y sont attachées peuvent être configurés via l’application WisToolBox disponible pour mobile et ordinateur de bureau.
Il existe actuellement 11 kits de concentrateur de capteurs RAK2560 avec
- Sonde de capteur de température et d’humidité RAK1901
- Sonde de capteur de pression RAK1902
- Sonde de capteur 3 axes RAK1904
- RAK1901 et RAK1902
- RAK1901 et RAK1904
- RAK1902 et RAK1904
- Capteur de vitesse et de direction du vent RK900-09 ProbeIO
- Capteur d’humidité, de température et de conductivité du sol RK520-02 ProbeIO
- Sonde de capteur de pH JXBS-3001-PH-RS
- Capteur de niveau d’eau ULB16 ProbeIO
- Pyranomètre RK200-03 ProbeIO
RAKwireless fournit une documentation avec un guide de démarrage et des fiches techniques pour le Sensor Hub et les sondes de capteur.
J’ai d’abord trouvé le RAK2560 WisNode Sensor Hub sur Aliexpress où il est vendu dans le cadre de kits pour De 99,00 $ à 393,00 $ selon la sonde sélectionnée, mais vous les trouverez également directement sur la boutique en ligne RAKwireless.
