Le Radxa Taco est une carte porteuse pour Raspberry Pi CM4 et les modules système sur modules compatibles, conçue pour les applications NAS avec cinq ports SATA pour disques 2,5 pouces ou 3,5 pouces, mise en réseau 2,5 GbE et GbE, prises M.2 pour l’extension , et plus.

La nouvelle carte est le successeur du Rock Pi SATA HAT conçu pour les ordinateurs monocarte Raspberry Pi 4 SBC ou Raxda Rock Pi 4 et prend en charge plus de disques SATA, le stockage M.2 NVMe, le WiFi 6 en option, la prise en charge RTC intégrée et bientôt.

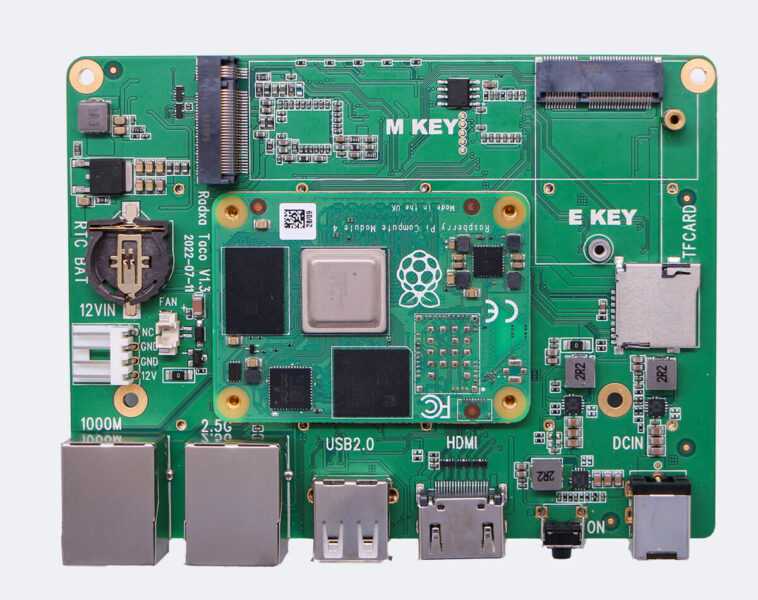

Carte porteuse Radxa Taco Raspberry Pi CM4 NAS

Spécifications Radxa Taco :

  • SoM pris en charge
    • Raspberry Pi CM4 ou CM4 Lite
    • Radxa CM3 basé sur le processeur quadricœur Rockchip RK3566 Cortex-A55
    • Peut-être que d’autres
  • Stockage
    • 5 interfaces SATA pour disque dur ou SSD 2,5 pouces jusqu’à 15 mm d’épaisseur, prise en charge d’un lecteur 3,5 pouces via des câbles, logiciel RAID 0/1/5
    • 1x prise M.2 M Key 2280 pour SSD NVMe
    • Fente pour carte microSD
  • La mise en réseau
    • Port RJ45 2,5 GbE
    • Port Ethernet Gigabit RJ45
    • Module WiFi 6 en option via prise M.2 E Key
  • PCIe – Commutateur PCIe haute vitesse pour SATA et Ethernet
  • USB – 1 port USB 2.0 pour le mode d’accès direct USB à partir du PC
  • Expansion
    • Clé M.2 M pour SSD NVMe
    • Clé M.2 E pour modules WiFi 6 ou module Google Coral AI
  • Divers
    • 5 LED d’activité
    • Clés utilisateur et MaskROM
    • Ventilateur contrôlé par PWM pour la répartition de la chaleur
    • Écran OLED pour les informations système telles que l’adresse IP ou l’utilisation du stockage
  • Source de courant
    • Entrée d’alimentation 12 V CC pour disque dur 2,5 et 3,5 pouces (alimentation 60 W nécessaire pour 5 disques 2,5 pouces)
    • Prise en charge de l’alimentation ATX standard externe pour les disques durs de 3,5 pouces
    • Prise en charge du mode de suspension du disque dur
  • Consommation d’énergie
    • SSD – <3W
    • Disque dur 2,5 pouces – 3 à 5 W
    • Disque dur 3,5 pouces – 5 à 10 W
  • Dimensions – 110 x 85 mm

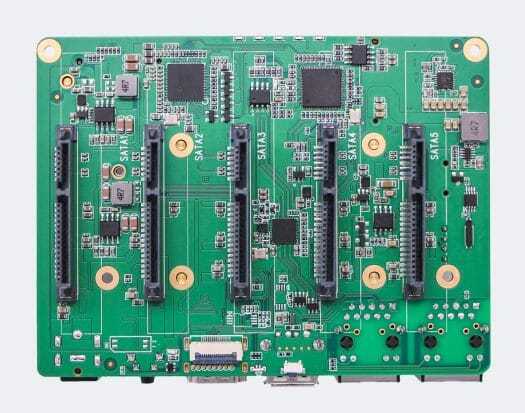

Carte NAS CM4 5 ports SATA

Alors qu’en théorie, les modules Raspberry Pi CM4 et Radxa CM3 sont pris en charge, le wiki ne fournit que des instructions pour le système sur module Raspberry Pi. Vous auriez essentiellement à flasher l’image du système d’exploitation Raspberry Pi sur le module, et vous seriez prêt à partir, bien qu’il existe également un script pour contrôler le ventilateur PWM :

Un problème connu est que le démarrage à partir du SSD M.2 NVMe n’est pas pris en charge car il n’y a pas de pilote pour le commutateur PCIe dans le chargeur de démarrage Raspberry Pi.

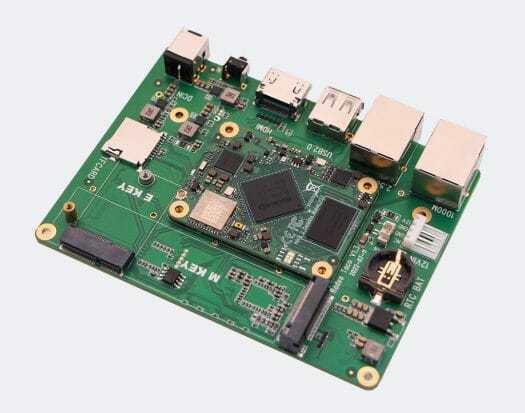

Carte Radxa CM3 NAS
Radxa Taco équipé du module Radxa CM3

La carte de support est actuellement vendue sur Allnet China pour 95 $. Vous devez ajouter un Raspberry Pi CM4 (si vous ne pouvez pas vous en procurer un), l’alimentation et bien sûr les lecteurs.
