Radxa Rock 5T SBC Packs Rock 5 Itx Mini-Itx Mother Board Caractéristiques sur un PCB 110×80 mm

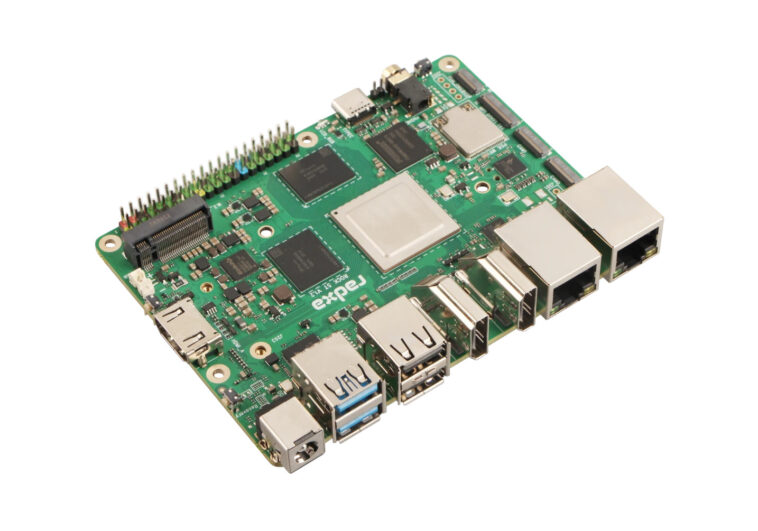

Radxa Rock 5T est encore un autre Rockchip RK3588 SBC dont le principal argument de vente est d’emballer la plupart des fonctionnalités de la carte mère Rock 5 Itx Mini-Itx (170×170 mm) dans une planche de 110×80 mm beaucoup plus petite.

La carte propose jusqu’à 32 Go de RAM, m.2 2280 sockets pour NVME SSD, quatre sorties d’affichage indépendantes via HDMI, USB-C et MIPI DSI, entrée HDMI et interfaces de caméra, deux prises 2,5GBE RJ45, WiFi à bord 6 / 6E et Bluetooth 5.x, et une prise de clé m.2 pour la connectivité cellulaire.

Spécifications Radxa Rock 5T: (avec des différences mises en évidence en gras ou strikethrough)

• Soc – Rockchip RK3588 ou RK3588J (grade industriel)
  • CPU – Processeur octa-core avec quatre cœurs Cortex-A76 @ jusqu’à 2,2 GHz (industriels) / 2,4 GHz (commerciaux), quatre cœurs Cortex-A55 @ jusqu’à 1,8 GHz
  • GPU – GPU ARM Mali G610MC4
  • VPU
    • 8KP60 10 bits H.265 / VP9 / AVS2 / AV1 Decoder, décodeur 8KP30 H.264
    • Encodeur 8KP30 H.265 / H.264
  • Accélérateur AI – 6 tops npu
• Mémoire système – 4 Go, 8 Go, 16 Go, 24 Go ou 32 Go 64 bits LPDDR5
• Stockage
  • 2x M.2 2280 Sockets pour NVME SSD (PCIe 3.0 X2)
  • Prise de carte microSD
  • 4x ports SATA
  • Flash EMMC à bord en option de 16 Go à 128 Go
  • Flash SPI en option pour le chargeur de démarrage
• Sortie vidéo
  • Port HDMI 2x, un jusqu’à 8kp60, l’autre jusqu’à 4kp60
  • 1x USB-C avec DisplayPort Alt. mode jusqu’à 4kp60
  • Connecteurs MIPI DSI 1x 4-LANE
  • 1x EDP avec prise en charge du panneau tactile
  • Jusqu’à quatre écrans indépendants pris en charge jusqu’à 4k + 4k + 4k + 2k résolutions ou 8k + 4k + 2k résolutions (3x affichages)
• Entrée vidéo
  • Entrée HDMI jusqu’à 4kp60
  • Connecteurs MIPI CSI 2x à 4 voies (également configurables comme 4x MIPI CSI à 2 voies)
• Audio
  • Prise casque de 3,5 mm avec entrée microphone
  • Microphone numérique via le connecteur FPC
  • Prise microphone de 3,5 mm
  • En-tête audio avant
  • Sortie optique S / PDIF
• Réseautage
  • Ports 2x 2,5 Gbps Ethernet RJ45, un avec un support POE en option
  • Wifi
    • Commercial (RK3588) – Module Wi-Fi 6 & Bluetooth 5.2 avec deux connecteurs d’antenne IPEX
    • Industrial (RK3588J) – Module Wi-Fi 6E & Bluetooth 5.3 avec deux connecteurs d’antenne IPEX
    • Pobite de touche électronique M.2 pour le module WiFi 6
  • CELLULAR – M.2 KEY-B 3042 POINTÉ ET PLACE DE CARTE NANO SIM pour la connectivité 4G LTE / 5G
• USB
  • Ports de type 1 Gen 1 de 3x USB.
  • Ports 2x USB 2.0 Type A
  • 1x Port USB 3.1 GEN 1 OTG / HOST TYPE-C
  • 2x USB 2.0 via en-tête USB avant
• Extension – en-tête GPIO compatible Raspberry Pi compatible Raspberry Pi
• Mission
  • Boutons d’alimentation et de récupération
  • LED RVB pour l’indicateur d’alimentation, l’état du système et l’utilisateur
  • Connecteur de ventilateur PWM
  • Connecteur de batterie RTC
  • Socket RTC (batterie CR1220)
  • En-tête du panneau avant pour bouton d’alimentation / bouton de réinitialisation / LED d’état
• Alimentation électrique
  • Jack de baril de puissance 12V DC (55×25 mm)
  • Interface d’alimentation ATX standard à 24 broches
  • En-tête POE (module POE supplémentaire requis)
• Dimensions – 110 x 80 mm 170 x 170 mm (facteur de forme mini-itx)
• Plage de température
  • Commercial (RK3588) recommandé – 0 à 60 ° C
  • Industriel (RK3588J) – TBD, jusqu’à -40 à + 85 ° C
• Conformité – FCC / CE

L’une des principales différences est que le Rock 5T est proposé avec des grades de température commerciale et industrielle, tandis que le Rock 5 ITX ne serait spécifié que pour les applications commerciales. Certaines fonctionnalités de la carte mère Mini-Itx ont également disparu pour des raisons pour bonnes raisons: le connecteur ATX à 24 broches, l’en-tête du panneau avant, les quatre connecteurs SATA, deux des quatre ports de type A USB 3.1 et la touche M.2 -E prise pour sans fil.

Ce dernier peut facilement être expliqué car la société offre au Rock 5T SBC avec des modules sans fil WiFi 6 / 6E et Bluetooth 5.x beaucoup plus compacts. La prise de batterie RTC a également disparu, mais il y a plutôt un connecteur à 2 broches pour la batterie. Le Rock 5T gagne également une option de mémoire de 24 Go que je n’ai pas vu sur le Rock 5 ITX, un en-tête GPIO à 40 broches compatible avec la plupart Connectivité cellulaire.

J’ai été initialement surpris par la photo de comparaison ci-dessus puisque ma planche Rock 5 Itx est livrée avec quatre ports Sata, et il est complètement parti. Il s’avère que Radxa supprime ceux sur le Rock 5 ITX + sur la base des commentaires de la communauté, de sorte que le Rock 5T se compare plus étroitement au nouveau Rock 5 Itx + que le Rock 5 Itx d’origine.

Le logiciel sera à peu près le même et on nous dit que le RADXA OS et Android basé à Debian sont pris en charge sur le Rock 5T. Vous trouverez plus de détails sur le site Web de la documentation et la page du produit. La version commerciale du Rock 5T SBC peut être achetée sur Arace Tech pour 139,50 $ (16 Go de RAM) ou 219,50 $ (32 Go de RAM). Si vous n’avez jamais entendu parler du Rock 5 ITX +, il est répertorié sur AliExpress et vous trouverez plus d’informations sur la page du produit.
