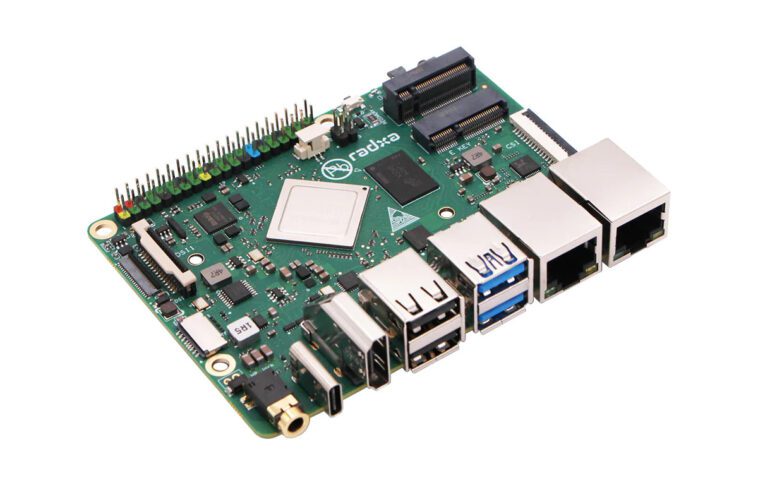

Radxa ROCK 3B Rockchip RK3568 SBC combine les facteurs de forme Pico-ITX et Raspberry Pi

Radxa ROCK 3 Model B, ou ROCK 3B en abrégé, est un SBC « PI-CO ITX » alimenté par un SoC Rockchip RK3568 qui combine les avantages des facteurs de forme Pico-ITX et Raspberry Pi dans le sens où la carte 100 x 72 mm présente tous les principaux ports sur la face arrière et prend en charge l’extension via un connecteur GPIO compatible Raspberry Pi à 40 broches et plusieurs prises M.2 pour le stockage et les modules sans fil.

Le ROCK 3B est le plus jeune, mais le plus grand frère du SBC de la taille d’une carte de visite ROCK 3A introduit en 2021, toujours avec un processeur RK3568 et jusqu’à 8 Go de LPDDR4, mais la carte dispose de deux ports Ethernet Gigabit, d’un socket M.2 B Key. pour les modules cellulaires 4G LTE/5G, un socket M.2 PCIe 3.0 x1 pour un SSD M.2 2280 ne nécessitant pas de carte d’extension, outre le socket M.2 Key-E pour WiFi 6.

Spécifications du ROCK 3B :

• SoC-Rockchip RK3568(J)
  • CPU – Processeur quadricœur Cortex A55 jusqu’à 2,0 GHz
  • GPU – GPU Mali G52 avec prise en charge d’OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
  • Unité virtuelle virtuelle
    • Décodeur vidéo 4Kp60 H.264/H.265/VP9
    • Encodeur vidéo 1080p60 H.264/H.265
  • Accélérateur d’IA – 1 TOPS NPU ; Fonctionnement hybride MAC INT8/INT16/FP16/BFP16 ; prise en charge de TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet
• Mémoire système – 2 Go, 4 Go, 8 Go LPDDR4
• Stockage
  • Module eMMC enfichable
  • Emplacement pour carte MicroSD
  • Prise clé M.2 M pour NVMe avec PCIe 3.0 x2
• Sortie vidéo
  • Port HDMI 2.0 jusqu’à 4Kp60
  • 2x connecteurs MIPI DSI, un avec MIPI DSI à 4 voies, un avec MIPI DSI à 2 voies
  • connecteur eDP
  • Connecteur du panneau tactile
• Caméra – 1x connecteur MIPI CSI
• Audio – Prise audio 3,5 mm, audio numérique via HDMI
• Connectivité
  • 2 ports Gigabit Ethernet, dont un avec prise en charge PoE via PoE HAT en option
  • WiFi 6 via une prise clé M.2 E avec PCIe 2.0 x1/SDIO/UART
  • Cellulaire 4G LTE/5G via une prise M.2 B Key 3042 avec interfaces PCIe, SATA, USB et une prise pour carte SIM
• USB – 2 ports USB 2.0, 2 ports USB 3.0 (1x OTG + 1x HOST)
• Extension – Connecteur GPIO à 40 broches à code couleur principalement compatible avec ROCK Pi 4 et Raspberry Pi 3/4 exposant 5x UART, 1x SPI, 2x I2C, 1x PCM/I2S, 1x CAN bus, 6x PWM, 1x ADC, 6x GPIO, 1x USB 2.0 et signaux d’alimentation 5V, 3,3V et GND
• Divers
  • RTC avec connecteur pour batterie de secours
  • Récepteur IR
  • LED RVB
  • En-tête de ventilateur
  • Boutons d’alimentation et de récupération
• Source de courant
  • 6 V à 20 V CC via port USB-C avec USB PD 2.0 (9 V/2 A, 12 V/2 A, 15 V/2 A ou 20 V/2 A), QC 3.0 (9 V/2 A ou 12 V/1,5 A) ou tension fixe (6 V à 24 V)
  • 5V via GPIO broche 2 ou 4
• Dimensions – 100 x 75 mm (facteurs de forme ~Pico-ITX et PI-CO ITX)
• Certifications – CE/FCC

Radxa fournit actuellement des images Debian 11 « Bullseye » et Ubuntu 22.04 « Jammy » pour la carte Rock 3B, mais Android 11 devrait également être officiellement pris en charge, et des tiers d’Armbian et d’autres devraient éventuellement être publiés. Vous trouverez un guide de démarrage, des images du système d’exploitation à télécharger, des informations supplémentaires sur le matériel et des instructions pour utiliser un module 4G LTE, un écran MIPI DSI, le PoE HAT et bien plus encore dans le wiki.

Le Rock 3 Model B a été dévoilé pour la première fois en 2021 avec un design légèrement différent que Radxa a ensuite modifié en fonction des commentaires de ses utilisateurs, et la carte n’est disponible que pour 45 $ avec 2 Go de RAM, 55 $ avec 4 Go de RAM et 75 $ avec 8 Go de RAM. sur Arace Tech. Ils n’ont pas facilité l’achat d’accessoires pour les clients potentiels, car ils doivent naviguer dans la section des accessoires et il n’est pas toujours clair lequel est compatible avec un SBC spécifique, et certains manquent tout simplement…

Merci à Geoffrey pour le conseil.
