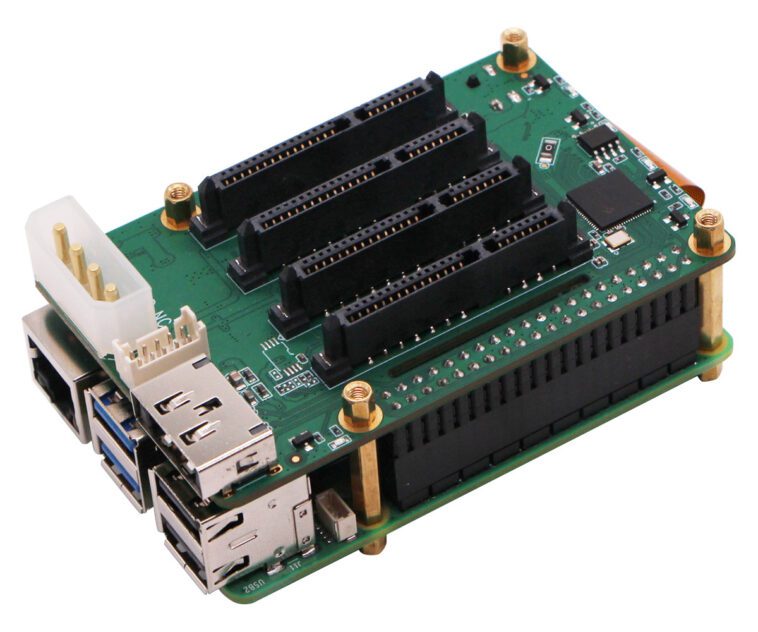

Le Radxa Penta SATA HAT exploite l’interface PCIe du Raspberry Pi 5 SBC pour ajouter jusqu’à cinq disques SATA de 2,5 ou 3,5 pouces via quatre connecteurs SATA et un connecteur eSATA et permet des conceptions NAS avec le dernier SBC de Raspberry Pi Limited.
Le Penta SATA HAT de Radxa a été initialement lancé en 2019 en tant qu’accessoire pour le Rock Pi 4 SBC alimenté par un processeur Rockchip RK3399 et un socket M.2 PCIe puisque les concurrents du Raspberry Pi exposent les interfaces PCIe depuis des années. Il s’avère que la même conception Penta SATA HAT peut être réutilisée avec le Raspberry Pi 5 en fournissant un nouveau câble PCIe FPC et en mettant à jour les scripts de configuration.
Spécifications du Radxa Penta SATA HAT pour Raspberry Pi 5 :
- 4x interfaces SATA + 1x eSATAp pour jusqu’à 100 To de stockage via 5x HDD/SSD 2,5″ ou 3,5″
- Connexion hôte – Câble plat avec PCIe 2.1 à 2 voies via JMB585 PCIe vers contrôleur SATA
- Fonctionnalités de stockage – Mode suspension du disque dur, logiciel RAID 0/1/5
- Divers
- Ventilateur de contrôle PWM en option pour la répartition de la chaleur du disque dur
- Écran OLED en option pour les informations IP/stockage
- Source de courant
- 1 entrée d’alimentation USB Type C avec prise en charge USB PD pour les disques durs/SSD de 2,5 pouces et le SBC
- Prise en charge de l’alimentation ATX standard externe pour disque dur de 3,5 pouces

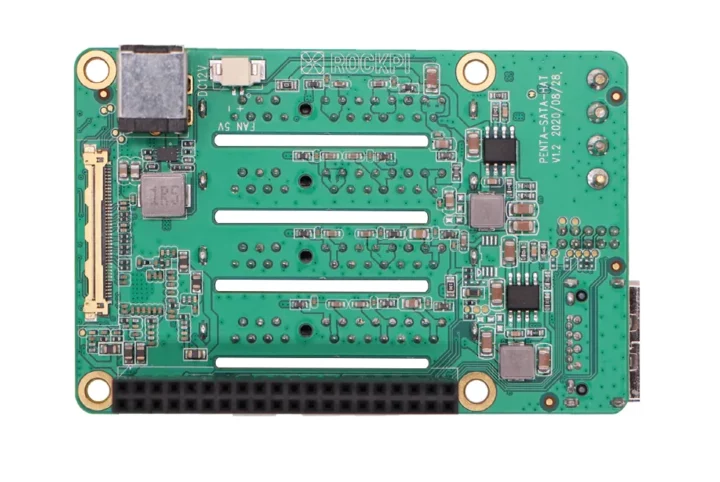

Les accessoires sont exactement les mêmes, mais Radxa a dû concevoir un nouveau câble FPC personnalisé pour se connecter au connecteur Penta SATA HAT PCIe d’origine – illustré sur le côté gauche de la photo ci-dessus – et au connecteur Raspberry Pi FFC PCIe.

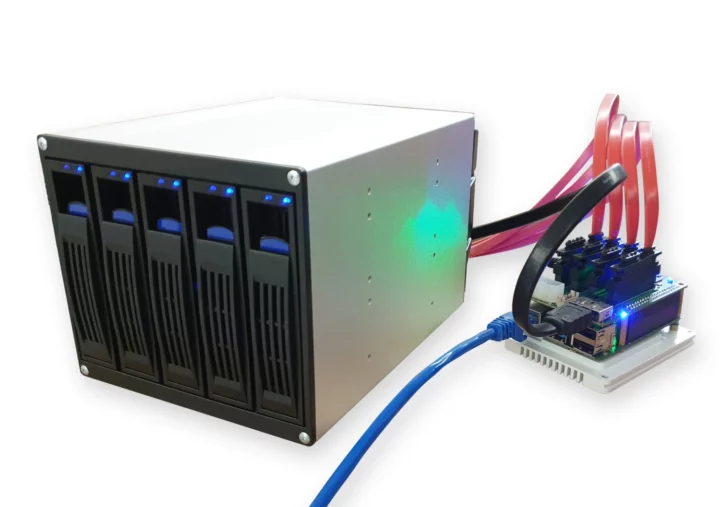

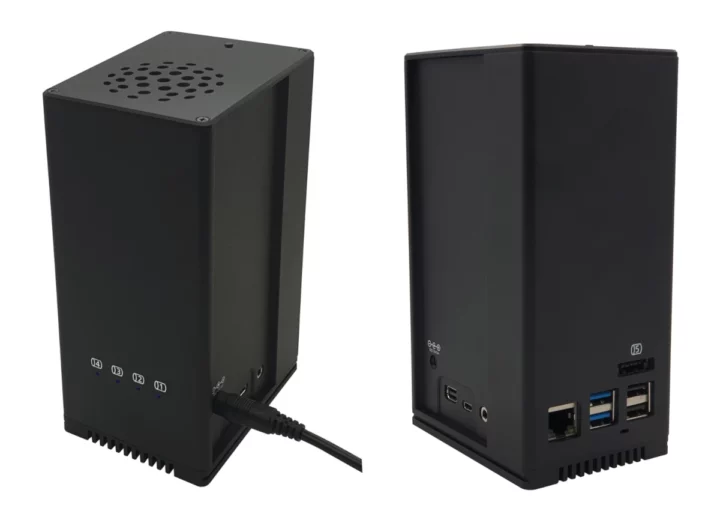

L’autre changement est la méthode de configuration (jusqu’à PCIe Gen3) pour Raspberry Pi OS qui est expliquée sur le site de documentation Radxa. Le wiki HAT pointe toujours vers l’ancien script d’installation pour les cartes Radxa pour le moment, mais vous devez utiliser la méthode du premier lien pour le Raspberry Pi 5 si c’est la carte que vous utilisez. Cette solution devrait également vous permettre de créer votre propre NAS Raspberry Pi 5 avec le boîtier métallique à quatre baies de 2,5 pouces ou un boîtier à 5 baies pour les disques de 3,5 pouces, comme indiqué ci-dessous.
Radxa travaille à l’ouverture de magasins sur Aliexpress et Amazon pour offrir des méthodes d’achat plus simples à ses clients, et ils ont répertorié le Penta SATA HAT pour Raspberry Pi 5 sur Amazon, mais sans prix pour l’instant. Le kit Penta SATA HAT Pi 5 peut toujours être acheté sur Arace pour 44,99 $ plus frais de port.
