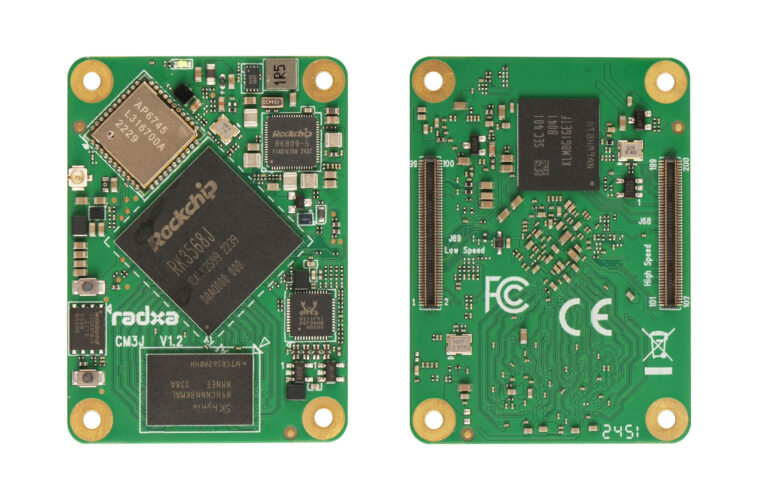

RADXA CM3J est un module de calcul Raspberry Pi 4 compatible SOM propulsé par un SoC Cortex-A55 RockChip RK3568J de qualité industrielle et équipé de 8 Go LPDDR4X et jusqu’à 256 Go EMMC Flash.
Il s’agit d’une mise à jour du RADXA CM3 basé sur le SOC RockChip RK3566 avec une plage de température industrielle et seulement deux connecteurs de planche à bord, et peut également être considéré comme une version coûtaire du RADXA CM3i avec RK3568 et quatre connecteurs B2B. Il rivalise directement avec le module de calcul Raspberry Pi de qualité industrielle introduite au début de ce mois.
Spécifications RADXA CM3J par rapport au RADXA CM3 et Raspberry Pi CM4:
|
RADXA CM3J |
RADXA CM3 |
Raspberry Pi CM4 |
|
|---|---|---|---|
| Soc |
Rockchip RK3568J Quad-core Cortex-A55 |
Rockchip RK3566 Cortex-A55 quad-core-A55 |
Broadcom BCM2711 Quad-core Cortex-A72 |
| Mémoire du système |
2 Go, 4 Go ou 8 Go LPDDR4 / LPDDR4X |
1 Go, 2 Go, 4 Go ou 8 Go LPDDR4-3200 SDRAM |
|
| Stockage |
Flash EMMC embarqué |
Aucun, 8 Go, 16 Go, 32 Go, 64 Go, 128 Go EMMC Flash Memory jusqu’à 250 Mo / s |
Aucun, 8 Go, 16 Go, 32 Go, 64 Go, 128 Go EMMC Flash Memory jusqu’à 100 Mo / s |
| Interfaces d’affichage |
1x HDMI jusqu’à 4k60 |
1x HDMI jusqu’à 4k60 |
2x HDMI jusqu’à 4k60 |
| Interfaces de caméra |
2x MIPI CSI à 2 voies ou |
1x mipi CSI à 2 voies |
|
| Codec audio |
Oui |
Non (doit être sur la planche de transporteur) |
|
| Ethernet |
Gigabit Ethernet Phy |
Gigabit Ethernet Phy avec le support IEEE 1588 |
|
| Sans fil |
Wi-Fi 5 et Bluetooth 5.0 en option |
||
| USB |
1x USB 2.0 |
1x USB 2.0, 1x USB 3.0 (5 Gbit / G) |
1x USB 2.0 |
| Pie |
1 × 1 voie PCIe Gen 2 (5 Gops) |
||
| Sata |
N / A |
2x SATA Multiplexé |
N / A |
| GPIO |
GPIO |
50x GPIO: |
28x gpio |
| Connecteurs de carte à bord |
Connecteurs B2B à 100 broches |
3x Connecteurs B2B à 100 broches |
Connecteurs B2B à 100 broches |
| Tension d’alimentation |
Tension d’entrée unique 5V |
||
| Dimensions |
55 x 40 mm |
||
| Plage de température |
-40 ° C à 85 ° C |
0 ° C à 50 ° C |
-20 ° C à 85 ° C ou |
Le RADXA CM3J a été testé avec le tableau officiel de Raspberry PI CM4 IO, Waveshare CM4POUsupsbase, Waveshare CM4IOBaseB et Waveshare CM4Nanob, mais d’autres cartes de transporteur pour le module de compute 4 peuvent également être soutenues. Comme avec d’autres modules de ce type, il n’y a pas de compatibilité à 100% PIN avec le Raspberry Pi CM4 comme expliqué par RADXA:
Pour la compatibilité de RADXA CM3 avec Raspberry Pi CM4, la plupart des bus à grande vitesse fonctionnent simplement tels que USB, MIPI, PCIe, etc.
RADXA prend en charge les systèmes d’exploitation Debian, Ubuntu et Android 11/12. Cependant, en ce moment, je n’ai pu trouver que des images de chargeur de démarrage et une image Debian sur le nouveau site Web de documentation, où vous trouverez également des schémas PDF, des fichiers mécaniques et un diagramme d’épingle.

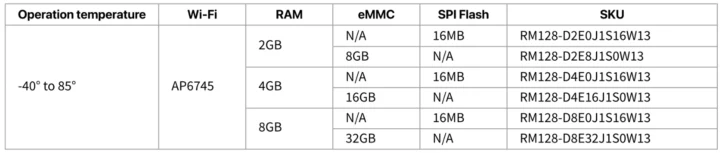

Il existe actuellement six variantes du CM3J, toutes avec un module AP6745, différentes capacités de RAM (2 Go, 4 Go ou 8 Go) et des options de stockage (EMMC vs SPI Flash). Radxa vend le CM3J avec EMMC Flash sur AliExpress à partir de 45,50 $ avec le modèle 2 Go / 8 Go, et sur Arace à partir de 50 $ pour la variante 4 Go / 16 Go. Des informations supplémentaires peuvent également être trouvées sur la page du produit.
