Quectel KCMA32S – Un module Zigbee 3.0 et BLE 5.3 basé sur Silicon Labs EFR32MG21 SoC sans fil

Quectel est mieux connu pour ses modules GNSS, 4G LTE et 5G cellulaires, mais le KCMA32S propose une connectivité Zigbee 3.0 et BLE 5.3 à courte portée via un Silicon Labs EFR32MG21 (MG21 pour le cordex-M33 Cortex-M33 à court terme.

Le module est livré avec jusqu’à 96 Ko SRAM et 1024KB Flash via le SOC MG21, et est proposé dans un facteur de formulaire LCC + LGA (20 x 12 x 2,2 mm) exposant jusqu’à 20 GPIO, I2C, UART, SPI et I2 à la carte hôte. Les applications cibles incluent l’éclairage intelligent, les bâtiments intelligents et les réseaux sans fil pour la maison intelligente.

Spécifications Quectel KCMA32S:

• Soc – Silicon Labs EFR32MG21
  • CPU – ARM Cortex-M33 jusqu’à 80 MHz
  • Mémoire – 64 Ko ou 96 Ko SRAM
  • Stockage – 768 Ko ou 1024 Ko
  • Sans fil
    • Zigbee 3.0 (IEEE 802.15.4)
    • Bluetooth Le (BLE) 5.3
  • Mode de chiffrement – AES128 / 256, SHA-1, SHA-2 (jusqu’à 256 bits), ECC (jusqu’à 256 bits), ECDSA (jusqu’à 256 bits), ECDH, J-PAK, TRNG, Boot sécurisé
  • Mode de fonctionnement – Zigbee, BLE 5.3, BLE Mesh, coexistence multi-protocole
• Performance RF
  • Sensibilité au récepteur
    • Zigbee 3.0
      • 250 kbps: -103,5 dBm ± 2 dB
      • 1 Mbps: -97,1 dBm ± 2 dB
      • 2 Mbps: -94,0 dBm ± 2 dB
    • Bluetooth le
      • 125 kbps: -105,0 dBm ± 2 dB
      • 500 kbps: -100,5 dBm ± 2 dB
  • Transmettre la puissance – jusqu’à 20 dBm
• Antenne – Antenne PCB, connecteur coaxial RF ou interface d’antenne PIN
• Interfaces – I2C, UART, SPI, I2S, etc.
• Tension d’alimentation – 1,71 à 3,8 V (typ. 3,3 V)

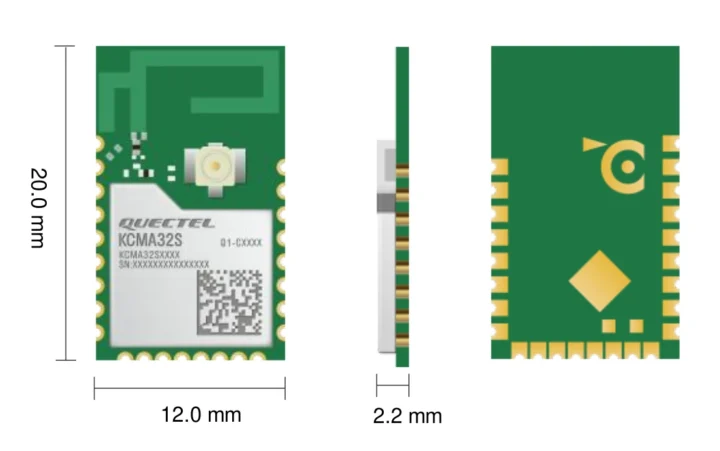

• Dimensions – 20,0 x 12,0 x 2,2 mm
• Plage de températures – Fonctionnement: -40 ° C à + 85 ° C; Stockage: -45 ° C à + 95 ° C
• Certifications – CE, FCC, IC (Canada), SRRC (Chine), RCM (Australie / Nouvelle-Zélande)

Le module est pris en charge par le SDK Gecko Labs Gecko (GSDK) et le Silicon Labs Gecko et le Silicon Studio 5 IDE. La société propose également des conseils de développement KCMA32S pour le débogage, chacun avec l’une des quatre SKU disponibles:

• KCMA32SAATB-0P – Avec module KCMA32SAAMD-0P avec 768 Ko Flash, 64 Ko SRAM, antenne PCB,
• KCMA32SABTB-1X – avec module KCMA32SABMD-1X avec 768 Ko Flash, 64 Ko SRAM, connecteur coaxial RF
• KCMA32SABTB-0P – Avec le module KCMA32SABMD-0P avec 1024 Ko Flash, 96 Ko SRAM, antenne PCB
• KCMA32SABTB-1X – Avec module KCMA32SABMD-1X avec 1024 Ko Flash, 96 Ko SRAM, connecteur coaxial RF

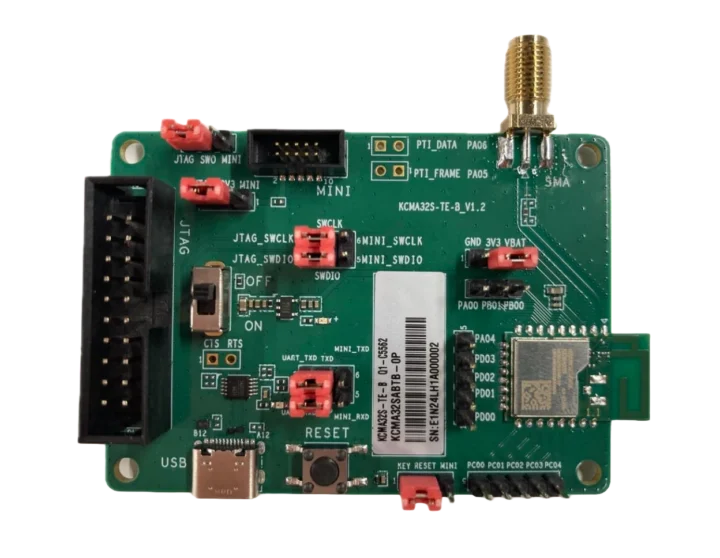

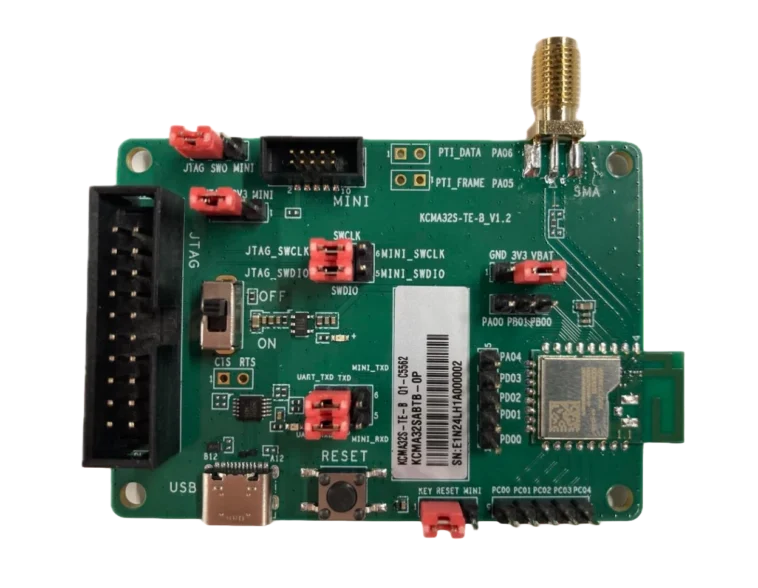

Quectel n’a pas fourni d’informations sur les prix et la disponibilité du module KCMA32S, et la page du produit n’a que des informations limitées et une courte fiche technique. Je ne pouvais trouver qu’une photo du tableau de développement sur un distributeur polonais (soja) où vous pouvez vous renseigner sur le prix des modules et des conseils. Quelques détails supplémentaires peuvent également être trouvés dans le communiqué de presse.

Merci à TLS pour le conseil.
