Quantum Tiny Linux SBC dispose d’un SoC Allwinner H3, du WiFi, d’un petit affichage et plus

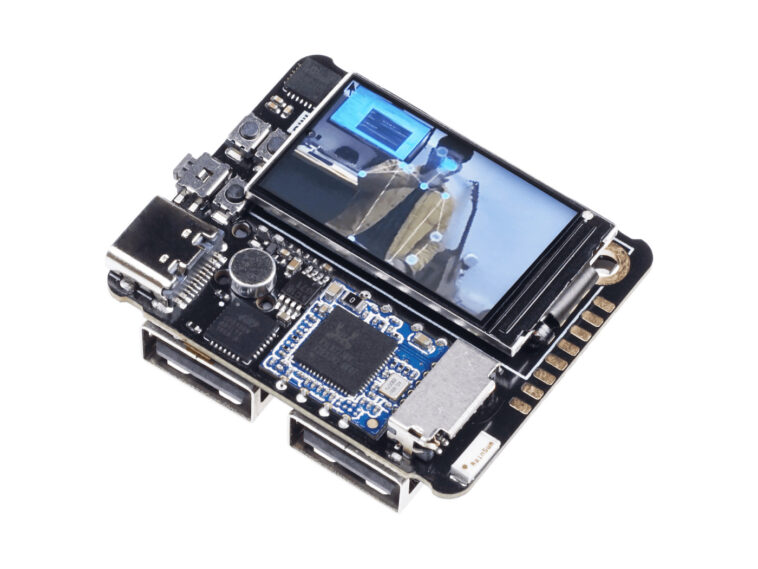

Fabriquée par un ingénieur chinois et créateur de contenu Zhihui Peng, le «kit de développement Linux Quantum Tiny Linux» est un petit SBC plus petit qu’une photo d’identification, propulsé par un SoC Allwinner H3, et équipé de 512 Mo de RAM et d’un flash EMMC de 16 Go.

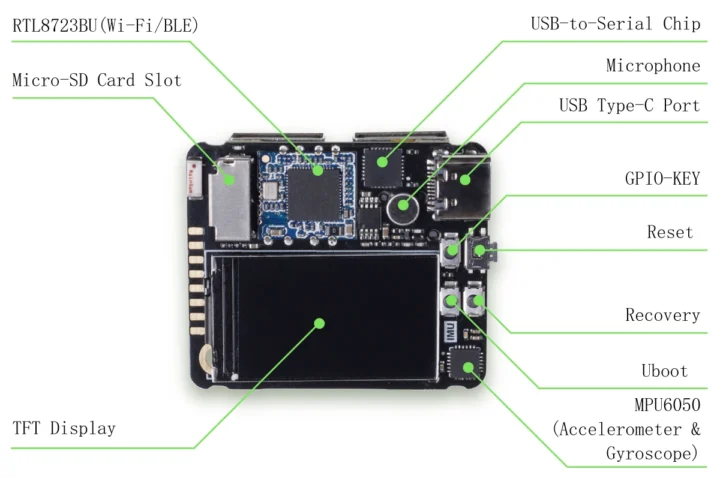

Il s’agit d’une conception avec un module CPU 31x22mm avec un connecteur Edge M.2 et une carte porteuse 40x35mm avec un emplacement de carte microSD, WiFi 4 et Bluetooth 4.0 Wireless, un écran TFT, deux ports USB 2.0, un capteur de mouvement à 6 axes et quelques boutons.

Spécifications petites quantiques:

• Quark-n som
  • SOC – Allwinner H3
    • CPU – Cortex quad-core-a7 @ 1Hz
    • GPU – GPU ARM Mali400 MP2
  • Mémoire système – RAM LPDDR3 512 Mo
  • Stockage – 16 Go EMMC Flash
  • Connecteur de bord M.2 avec Ethernet, SPI, I2C, UART, GPIO réutilisable, micro, ligne
  • Dimensions – 31 x 22 mm (PCB à 6 couches)
  • Plage de températures – 0 à 80 ° C
• Conseil d’extension Atom-n
  • Socket M.2 pour le système sur module Quark-N
  • Stockage – Place de carte microSD
  • Affichage – Affichage TFT
  • Audio – microphone
  • Wireless – WiFi 4 et Bluetooth 4.0 via le module Realtek RTL8723BU
  • USB – PORTS USB 2,0 USB, port 1x USB Type-C
  • Capteur – Capteur de mouvement MPU6050 (gyroscope + accéléromètre)
  • Extension – Pads 8x avec I2C, SPI, UART, ADC, GPIO, haut-parleur, 5v, 3,3 V et GND
  • Misc – 4x boutons gpio-key, uboot, récupération et réinitialisation
  • Alimentation – 5V via le port USB-C
  • Dimensions – 40 x 35 mm

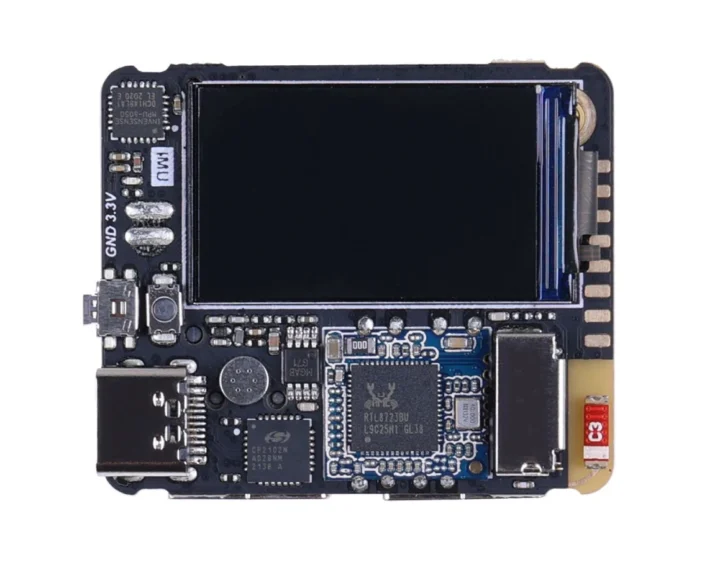

Je viens de réaliser que le mini mini a été introduit pour la première fois en 2020, et il vient de refaire sur surface car les gens ont publié des vidéos sans beaucoup de détails, ne divulguant même pas le processeur exact… La petite mise en place quantum est une version améliorée avec un type d’antenne différent pour de meilleures performances sans fil, une mise en page optimisée de PCB pour déplacer les joints de solder du ventilateur vers le haut, et sans boutons UBOOT et de récupération.

Il n’y avait pas d’image de documentation ou de système d’exploitation lorsque j’ai écrit pour la première fois sur la Mini en 2020, et la documentation s’est améliorée depuis lors. La carte exécute une image Linux modifiée (basée sur Debian avec APT Package Manager) conçu pour Nano Pi M1 SBC de FriendlyElec qui n’a pas été mis à jour depuis 2021… il peut être utilisé comme micro-ordinateur, un serveur de sites Web personnel, un assistant vocal, un centre d’accueil intelligent et pour des applications de traitement d’image et de robotique. XRDP est également installé sur l’image, vous pouvez donc également accéder au bureau à distance, même s’il n’a pas de port HDMI.

L’Allwinner H3 a été introduit pour la première fois en 2014 pour TV Box, puis trouvé dans de nombreux SBC à faible coût au cours des années suivantes, le support principal de Linux devrait donc être assez bon grâce au travail de la communauté Sunxi-Linux. La vidéo de 4 ans ci-dessous montre le prototype original et quelques démos.

https://www.youtube.com/watch?v=yfptyhnqlp0

La plate-forme quantique mini / minuscule existe depuis de nombreuses années, mais je ne pense pas que ce soit trop populaire. Certaines raisons sont qu’il y avait également de nombreux SBCS Allwinner H3 à bas prix sur le marché, et son ensemble de fonctionnalités rend son prix de 58 $ peu attrayant (contre 49,90 $ en 2020).

Via Studio Seed sur X.
