Cartes embarquées Qualcomm IPQ5322 : Compex et Wallys ciblent WiFi 7 et 10GbE industriel

Alors que les routeurs grand public WiFi 7 basés sur le SOC Qualcomm IPQ5322 se multiplient avec les Xiaomi BE6500 Pro et TP-Link Deco BE65, les développeurs de solutions embarquées disposent désormais d’alternatives dédiées. Comme le rapporte cnx-software, Compex et Wallys proposent des cartes de développement exploitant ce processeur Cortex-A53 pour créer des solutions WiFi 7 personnalisées. Ces plateformes industrielles intègrent connectivité 2,5GbE, 10GbE SFP+ et options cellulaires 5G, ciblant les intégrateurs développant points d’accès 802.11BE, passerelles IoT et solutions de streaming haute performance.

Compex AP.MI01.2 et quatre ports 2,5GbE : design de référence Qualcomm officiel

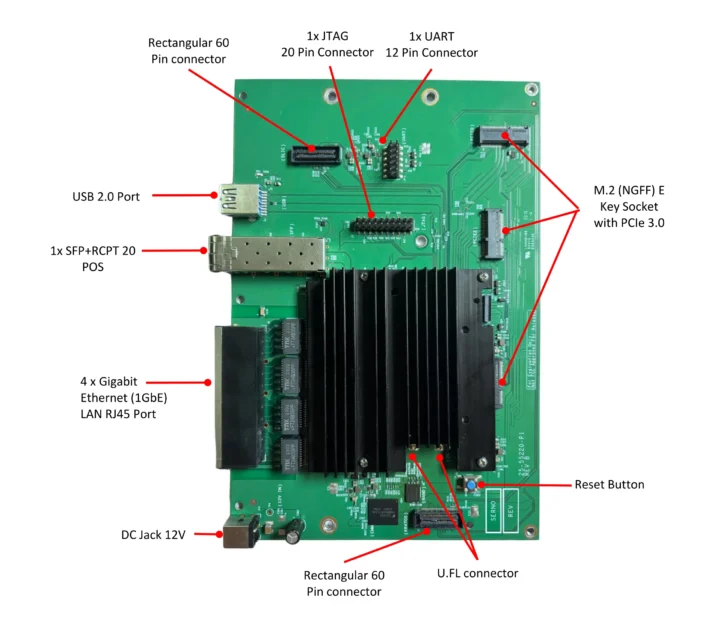

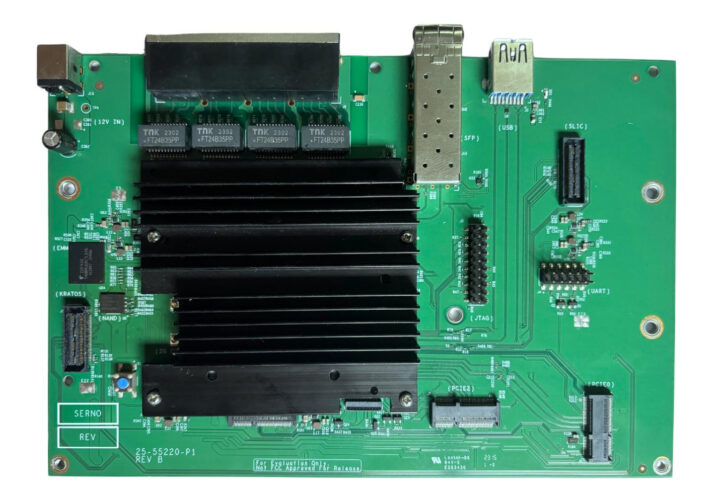

L’AP.MI01.2 de Compex représente probablement la conception de référence Qualcomm IPQ5322 d’origine, optimisée pour le développement de points d’accès professionnels. Cette carte embarque le processeur Cortex-A53 « Miami » associé à 1 Go de RAM DDR4 16 bits et un stockage triple comprenant 128 Mo de Flash NAND, 4 Mo de NOR Flash et 8 Go d’eMMC Flash.

La connectivité réseau se structure autour de quatre ports 2,5 Gigabit Ethernet RJ45 complétés par un réceptacle SFP+ 20 positions pour les liaisons fibre haute performance. Une discordance apparaît dans la documentation : les photos montrent des ports 1GbE tandis que les spécifications revendiquent du 2,5GbE, suggérant possiblement plusieurs révisions hardware.

Le WiFi intégré propose une radio 2×2 2,4 GHz MU-MIMO supportant 802.11b/g/n/ax/be avec puissance maximale de 25 dBm par chaîne et connecteurs U.FL dédiés. L’extension WiFi 7 s’effectue via trois sockets M.2 PCIe permettant l’ajout de modules tri-bande pour couvrir les fréquences 5 GHz et 6 GHz selon les besoins applicatifs.

L’expansion comprend deux connecteurs rectangulaires 60 broches pour interfaces personnalisées, un port USB 2.0 et des interfaces de débogage incluant JTAG 20 broches et UART 12 broches TTL. L’alimentation 12V via jack DC consomme jusqu’à 15,8W, permettant un fonctionnement de -20°C à 70°C avec humidité 5-95% sans condensation.

Compex fournit un support OpenWRT Barrier Breaker (probablement une erreur pour une version plus récente) et un SDK avec pilotes binaires QCA. Les accessoires incluent programmeur JTAG, convertisseur série et alimentation électrique, facilitant le démarrage développement.

Wallys DR5322S tri-bande : 10GbE SFP+ et modules cellulaires 5G intégrés

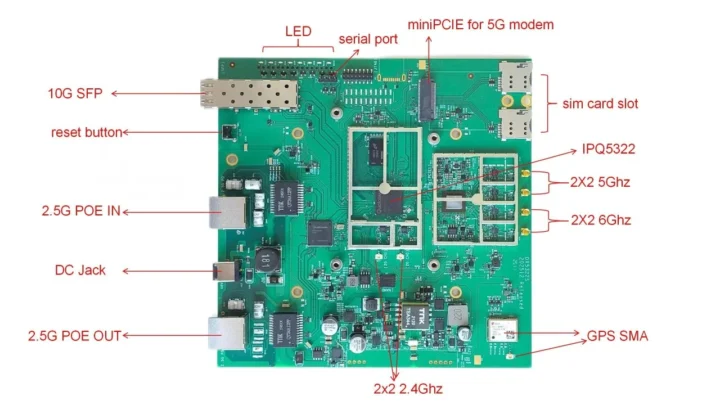

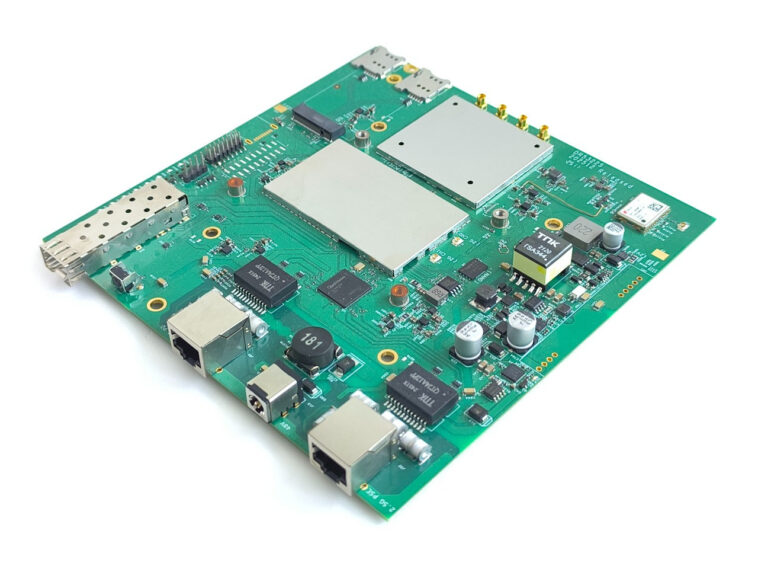

La DR5322S de Wallys adopte une approche plus intégrée basée sur la référence Qualcomm AP.MI01.2 mais enrichie de fonctionnalités production. Cette carte embarque le même IPQ5322 « Miami » avec 1 Go DDR4 mais privilégie un stockage dual 512 Mo NAND Flash + 8 Mo NOR Flash, éliminant l’eMMC au profit de la compacité.

L’architecture réseau se distingue par sa sophistication avec deux ports 2,5GbE RJ45 dont un avec entrée PoE et l’autre avec sortie PoE, plus une cage SFP 10 Gbps pour les liaisons backbone. Cette configuration PoE pass-through facilite le déploiement en cascade sans alimentations multiples.

Le système radio tri-bande intègre directement les modules QCN9274/QCN6274 couvrant 2,4 GHz (2×2 MU-MIMO, 24 dBm max), 5 GHz et 6 GHz avec connecteurs dédiés : 2× UFL pour 2,4 GHz, 2× MMCX-N pour 5 GHz et 2× MMCX-N pour 6 GHz. Cette approche élimine les modules M.2 externes tout en supportant modulation jusqu’à 4K-QAM.

La connectivité cellulaire optionnelle exploite des mini modules PCIe 5G avec deux emplacements nano SIM, transformant la carte en passerelle multi-WAN. Un module GPS U-Blox avec connecteur UFL complète les fonctionnalités de géolocalisation pour applications mobiles ou de tracking.

L’alimentation flexible accepte 48V DC jack ou 802.3bt PoE, cette dernière supportant la consommation élevée des radios tri-bande et modules cellulaires. Les LED d’état couvrent alimentation, LAN1/2, 5 GHz, 6 GHz plus trois LED programmables utilisateur pour signalisation personnalisée.

Les deux solutions s’adressent à des segments distincts : l’AP.MI01.2 privilégie la flexibilité développement avec sockets M.2 multiples, tandis que la DR5322S optimise l’intégration production avec fonctionnalités embarquées. L’absence d’informations tarifaires publiques nécessite contact direct avec les constructeurs pour obtenir devis selon volumes et personnalisations requises.

Cette disponibilité de cartes IPQ5322 dédiées facilite le développement de solutions WiFi 7 industrielles sans contraintes des routeurs grand public, permettant optimisations spécifiques aux applications professionnelles, IoT industriel et infrastructure réseau haute performance.
