Si vous êtes un ingénieur électronique ou un amateur, vous savez certainement l’importance d’une plaque d’essai lors des premières étapes du prototypage. Quiconque a utilisé une plaque d’essai conviendrait que même si les plaques d’essai facilitent le prototypage, elles ont aussi leurs inconvénients, tels que les connexions peuvent devenir lâches au fil du temps, les connexions peuvent ne pas être fiables ou il serait plus difficile de déboguer ou de faire des modifications, surtout si le projet est un peu complexe. Il y a un an, nous avons discuté d’une solution pour cela – la plaque d’essai sans cavalier du fabricant Kevin Cappuccio. Comme son nom l’indique, la plaque d’essai sans cavalier n’a pas besoin de fils pour interconnecter, elle utilise à la place des CI de commutation analogique dédiés. Actuellement, après un an, la version 5 de la plaque d’essai sans cavalier est prête à être lancée sur CrowdSupply.

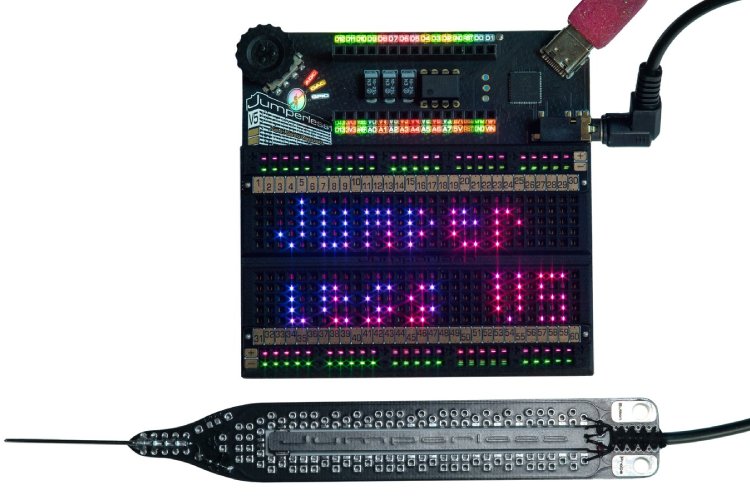

La nouvelle version Jumperless V5 est livrée avec de nombreuses améliorations. Tout comme son prédécesseur, il est entièrement contrôlable par logiciel. L’application de bureau vous permet d’assigner jusqu’à 8 projets Wokwi à des emplacements séparés qui sont interrogés pour les modifications et mis à jour automatiquement. Les LED RGB peuvent être utilisées pour afficher les connexions et nous pouvons même utiliser l’ensemble de la plaque d’essai comme un affichage si nécessaire. Le Jumperless dispose également de quatre alimentations indépendantes programmables ±8 V, cinq canaux de mesure de tension/courant/résistance, quatre DAC de 12 bits, trois ADC de 12 bits et même un encodeur rotatif. il comprend également la sonde pour sélectionner des rangées sans affecter les connexions. Le Jumperless utilise des réseaux de diviseurs de tension de précision en combinaison avec un ADC pour détecter et sentir la sonde. La sonde elle-même est un dispositif très simple avec juste un bouton, une LED et une aiguille pour sonder. Elle se connecte à la carte principale via une prise audio TRRRS, ce qui la rend assez facile à connecter ou à déconnecter selon les besoins. Bien que la campagne Jumperless V5 n’ait pas encore été lancée, vous pouvez consulter le matériel et le firmware open-source sur Jumperless Github Repository.
