ProtoCam – pratique avec une carte de prototypage pour la caméra Raspberry Pi

introduction

Richard Saville, également connu sous le nom de L’homme moyen, exécute actuellement un Campagne Kickstarter pour financer la ProtoCam. le ProtoCam est une carte de prototypage sur laquelle vous pouvez attacher votre module de caméra Raspberry Pi, puis construire le circuit que vous voulez autour de lui. J’ai passé une matinée et un après-midi avec un échantillon de tableau que Richard m’a envoyé et je dois dire que je suis vraiment impressionné.

Vous pouvez voir ce qui vient dans le paquet ci-dessus (pas la mouche morte – c’est extra!). Vous obtenez la carte de circuit imprimé de prototypage, un en-tête GPIO étendu à 26 voies, 4 vis / écrous en plastique courts (pour fixer la caméra au dessous de la carte) et 1 longue vis / écrou en plastique (qui agit comme un support ou un support pour la planche). Le package Kickstarter est également livré avec un câble ruban court pour votre caméra. Vous verrez sur mes photos plus tard que je n’avais qu’un câble ruban extra-long – celui que Richard fournit est beaucoup plus court et plus approprié et se pliera sous très commodément.

Qualité et mise en page

C’est une planche de très bonne qualité et le style noir et or est très agréable à regarder. Richard a spécifié un placage nickel-or sur les plots qui fournit une très bonne surface de soudure. Il est double face, vous pouvez donc souder en haut ou en bas. Comme vous pouvez le voir, toutes les broches GPIO sont cassées et étiquetées et la zone de prototypage est divisée en bandes à 3 et 2 trous. Il y a quatre bandes à 5 trous au milieu en haut, principalement à utiliser pour fournir plus de rails d’alimentation / de masse.

Utilisation du tableau

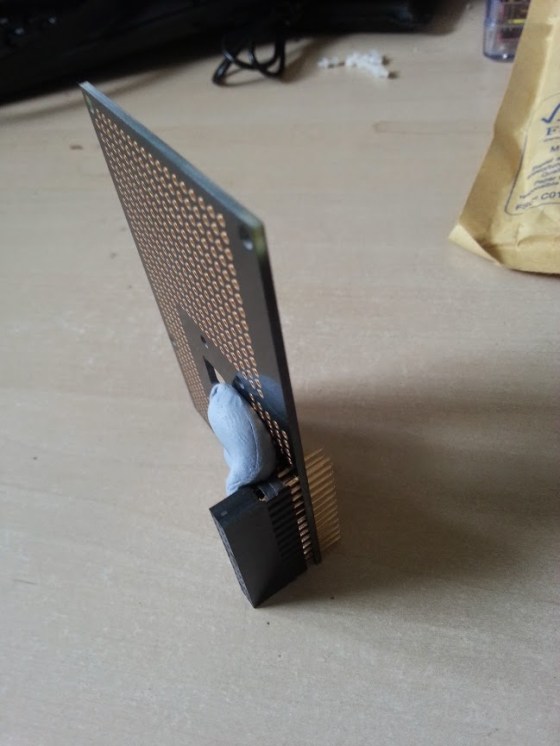

J’ai tout d’abord soudé sur l’en-tête étendu. Je voulais l’utiliser sur un B + (c’est le Pi que j’avais disponible) mais Richard n’était pas trop sûr qu’il puisse être utilisé sur un B + à cause des ports USB. J’ai donc utilisé une technique démontrée par Alex Eames de RasPi.TV où vous ne poussez pas l’en-tête complètement à travers, soulevant ainsi légèrement la carte de circuit imprimé des ports.

Voici le conseil d’administration assis de manière satisfaisante sur le B +:

Et voici la planche assise sur un modèle A (bien qu’elle s’asseoira tout aussi bien sur un B):

L’utiliser dans un projet

Je voulais faire plus que simplement mettre la ProtoCam sur le Pi – je voulais construire un circuit et prouver qu’il fonctionne comme prévu. Mon objectif était de construire un appareil photo qui utilise un bouton pour déclencher la prise d’une photo et utilise des LED comme un «flash intégré». C’est évidemment juste une preuve de concept (d’autant plus que je n’avais pas de LED blanches!), Et un peu de plaisir! Voici donc mon effort:

Ce n’est pas le plus joli travail que vous ayez jamais vu, mais ça marche! J’ai tout soudé et écrit le code. Vous pouvez voir le code ici sur GitHub. Si je devais refaire le projet, je trouverais probablement un moyen de tout souder sur le dessous pour le rendre plus ordonné.

Conclusion

Je dois dire que pour les projets où vous souhaitez intégrer la caméra, la ProtoCam fonctionne à merveille – la quantité de biens immobiliers dont vous disposez pour le prototypage est excellente et la finition est de premier ordre.

La ProtoCam coûte 9 £. Compte tenu de l’immobilier disponible, de la qualité de la planche et des éléments que vous obtenez avec elle, c’est un très bon rapport qualité-prix. Bien que mon projet soit plutôt à petite échelle, j’espère que vous pouvez voir les possibilités. Richard a publié d’autres utilisations du tableau sur la page Kickstarter si vous souhaitez voir comment il peut être utilisé.

Si vous avez des questions sur le forum, n’hésitez pas à les publier dans la section commentaires ci-dessous. Alternativement, vous pouvez contactez Richard directement sur Twitter ou à travers son blog.

J’espère vraiment que vous envisagerez soutenir le projet sur Kickstarter. Richard a vraiment pris le temps de développer un produit de première classe que je pense que vous apprécierez vraiment d’utiliser.

Vous pouvez soutenir le Kickstarter et obtenir une ProtoCam en visitant cette page.
