Cherchez-vous des actualités sur le Raspberry Pi 3B +? Jetez un œil ici.
De grandes nouvelles pour vous aujourd’hui.
Le Raspberry Pi Model B + devient disponible aujourd’hui – la Fondation vient de faire l’annonce officielle.
Alors, que pouvons-nous attendre du B +? J’ai eu la chance d’être fourni avec une planche par la Fondation il y a quelques jours, alors j’ai pensé vous en faire le tour et vous montrer les différences entre le modèle B actuel et la nouvelle planche.
Le B + I vient de Farnell / Element 14 et ils ont fait un très bon travail avec le nouvel emballage:

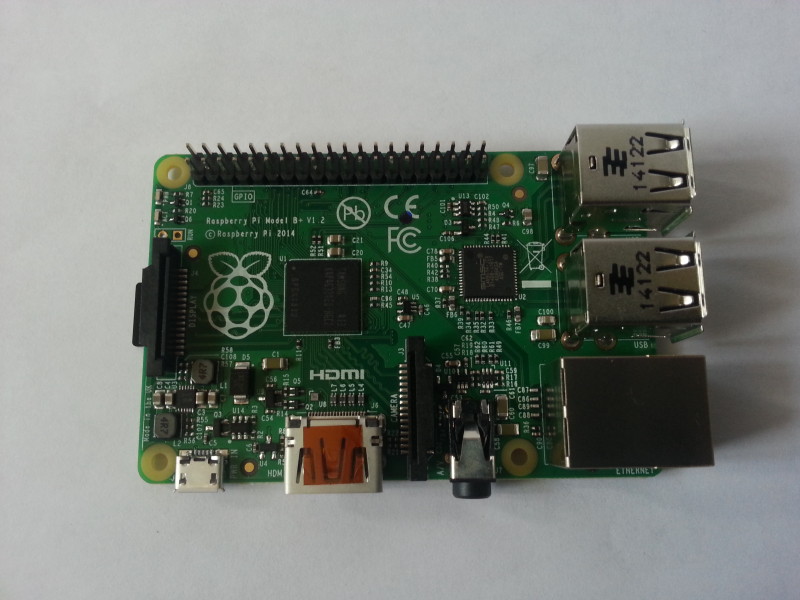

À l’intérieur de la boîte se trouve un sac antistatique contenant le Pi et une feuille d’instructions avec diverses informations – ne le laissez pas tomber dans l’eau, ne le mettez pas dans le nez, ce genre de chose. À l’intérieur du sac antistatique, nous allons et voici notre premier regard sur le B + lui-même:
Comme vous pouvez le voir, il existe plusieurs différences avec le B +, alors listons-les et discutons-en:
- 4 ports USB – pour la première fois, vous pourrez brancher un clavier, une souris et un dongle wifi sans avoir besoin d’un hub alimenté. Gardez à l’esprit que vous aurez probablement besoin d’une alimentation plus puissante pour le B + si vous souhaitez utiliser les 4 ports. Ils recommandent une alimentation 2A. Bien sûr, si vous n’utilisez qu’une souris et un clavier, une alimentation 1A conviendra probablement parfaitement.
- Meilleure capacité de connexion à chaud USB – vous devriez pouvoir brancher vos dongles wifi sans redémarrage!
- Un nouveau port Ethernet avec des voyants d’activité.

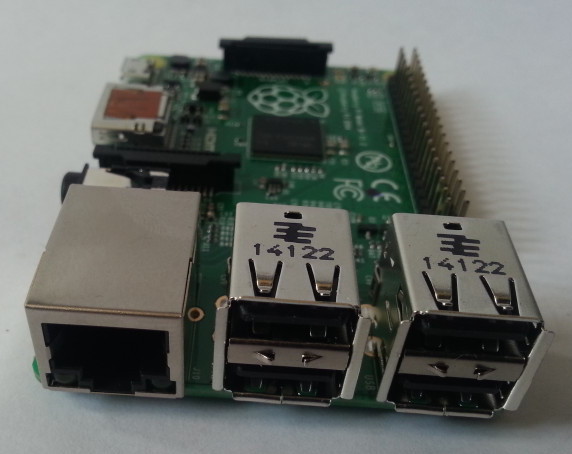

- Les ports USB et Ethernet sont maintenant tous en ligne droite, plutôt que dans la disposition décalée du B.
- Le port vidéo composite jaune a disparu et il existe maintenant une prise jack 3,5 mm combinée qui fournit l’audio et le signal vidéo analogique.
- Le port HDMI, les ports CSI (caméra) et DSI (écran) ont tous légèrement bougé.
- La prise d’alimentation micro USB a changé de côté. Cela signifie que tous les ports sont du même côté du Pi – la gestion des câbles est donc bien meilleure avec le B +.
- Le B + arbore un en-tête GPIO à 40 broches (par rapport au 26 du B) et n’a plus d’en-tête P5 et P3. Tout le GPIO est maintenant sur cet en-tête. Les 26 broches à gauche (le plus proche du coin) sont rétrocompatibles, donc toutes vos cartes d’extension fonctionneront (à l’exception de toutes les cartes audio comme la Wolfson qui nécessite l’en-tête P5 qui, bien sûr, n’est pas sur le B +) .
- 4 trous de montage, idéalement situés sur les coins de la carte plutôt que les 2 trous étrangement placés sur le B.

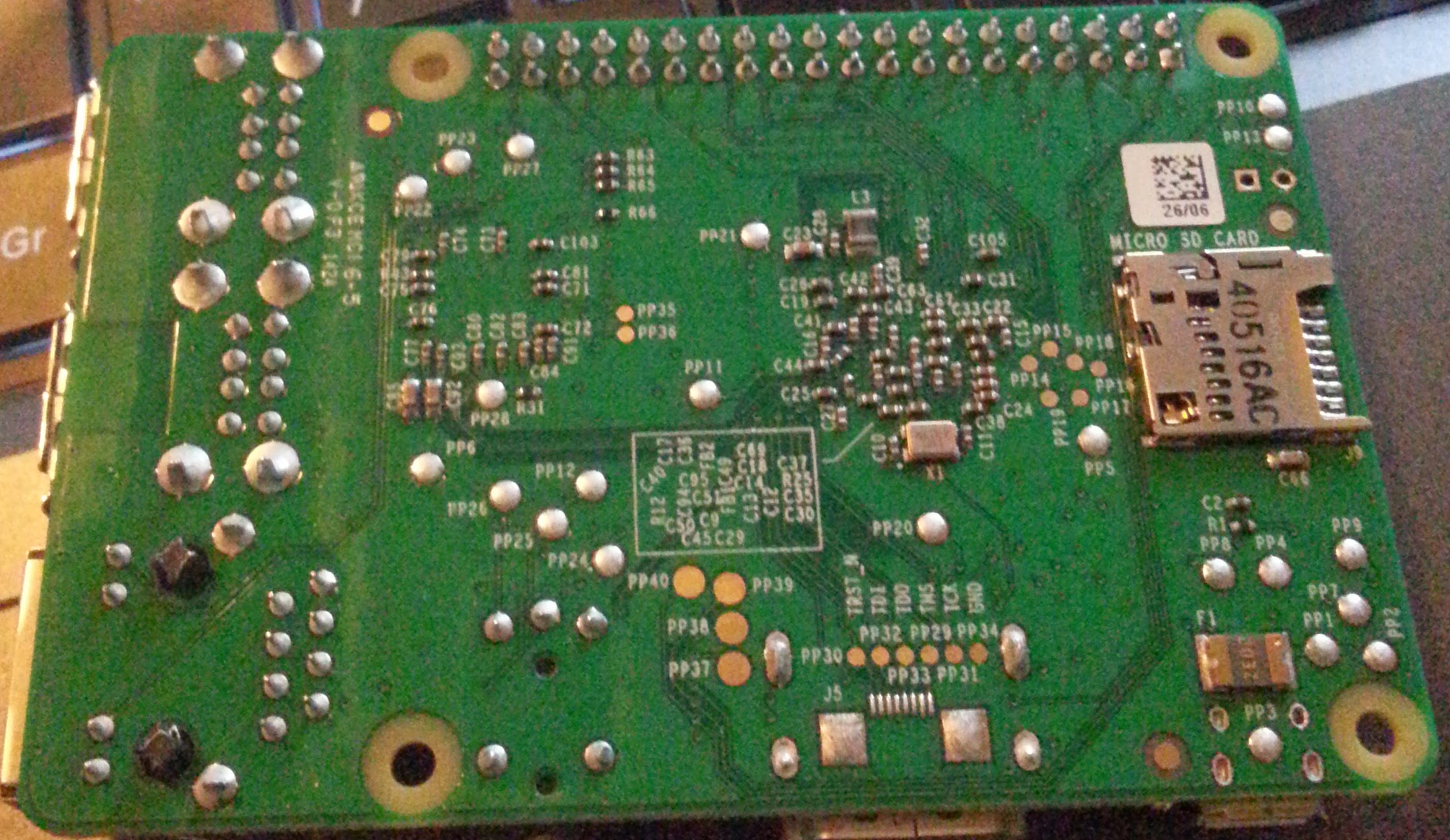

- Au dos, le B + utilise une carte micro SD (par opposition à la carte SD pleine taille du B) avec une action push-push (c’est-à-dire que vous l’enfoncez et qu’il se verrouille en place, vous le repoussez et il s’enclenche). La carte dépasse encore légèrement (probablement pour la rendre facile à retirer) mais la fente (en métal) est une amélioration considérable par rapport au plastique fragile du B.
- Étiquetage beaucoup plus clair en sérigraphie en général.
- Besoins en énergie inférieurs – apparemment, il utilisera entre 0,5 watts et 1 watt de moins que le modèle B.
- Une bien meilleure sortie audio grâce à une alimentation dédiée.
- Coins arrondis! (Ne rentre toujours pas dans une boîte Altoids mais qu’importe! Le changement esthétique est le bienvenu)
- Le processeur (BCM2835), le GPU et la mémoire sont toujours les mêmes – il n’y a pas de changement dans l’architecture globale – cela a été fait à des fins de compatibilité et pour maintenir le prix bas.
- Le prix est le même. 35 $ ou 28 £ ish.

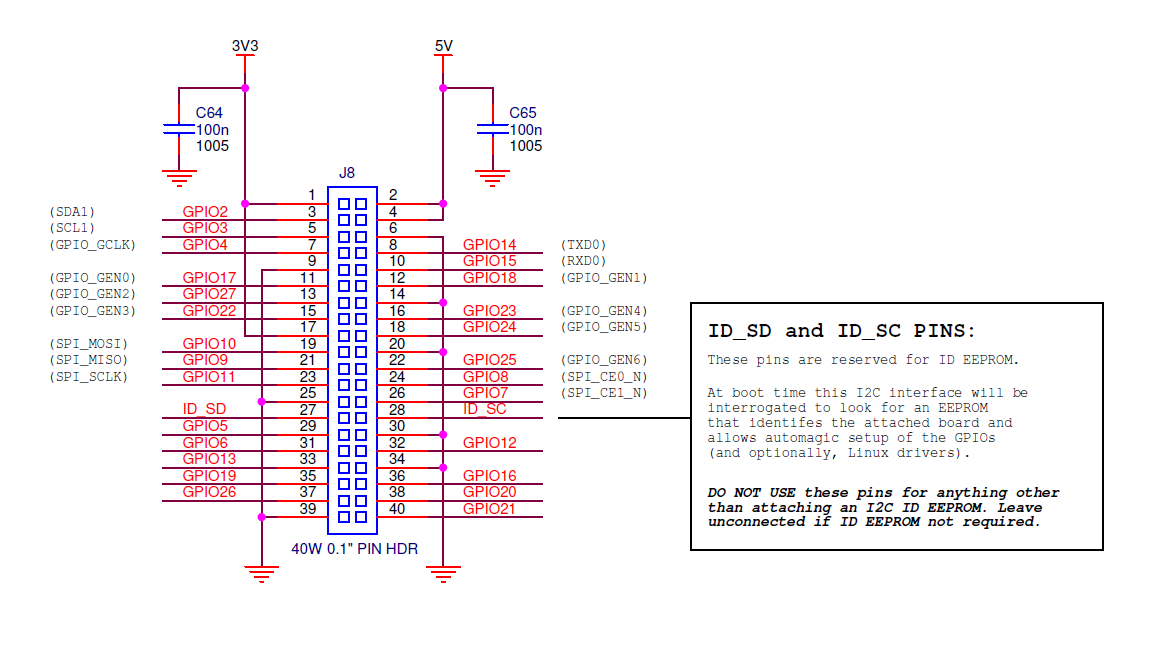

Voici le diagramme des broches de l’en-tête GPIO à 40 broches:

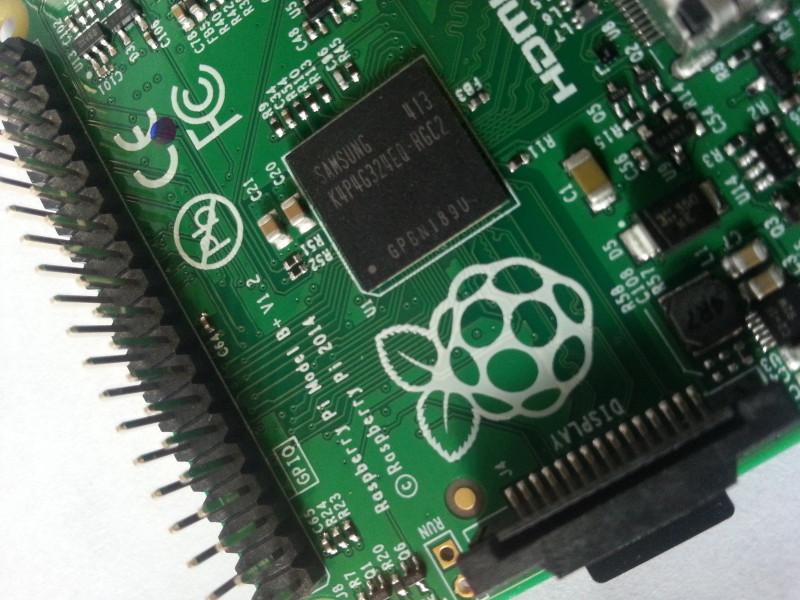

Voici quelques gros plans du tableau:

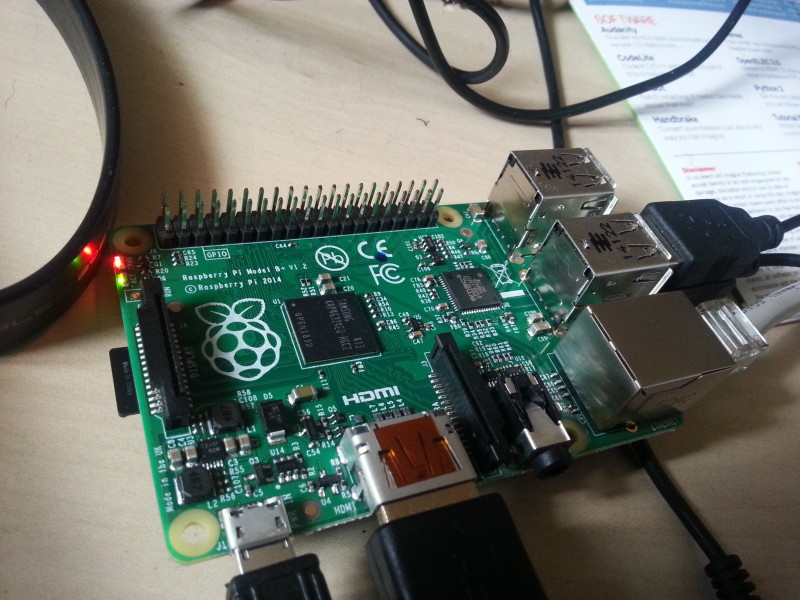

Alors, comment ça marche dans la pratique? Comme vous pouvez le voir sur l’image ci-dessus, je l’ai alimenté (grâce à Raspberryme.com pour l’alimentation 2A!) Avec une toute nouvelle carte NOOBS. Tout a fonctionné comme d’habitude – j’ai monté la boîte arc-en-ciel, l’écran flash NOOBS, puis le cycle de démarrage normal. Cela a juste fonctionné.

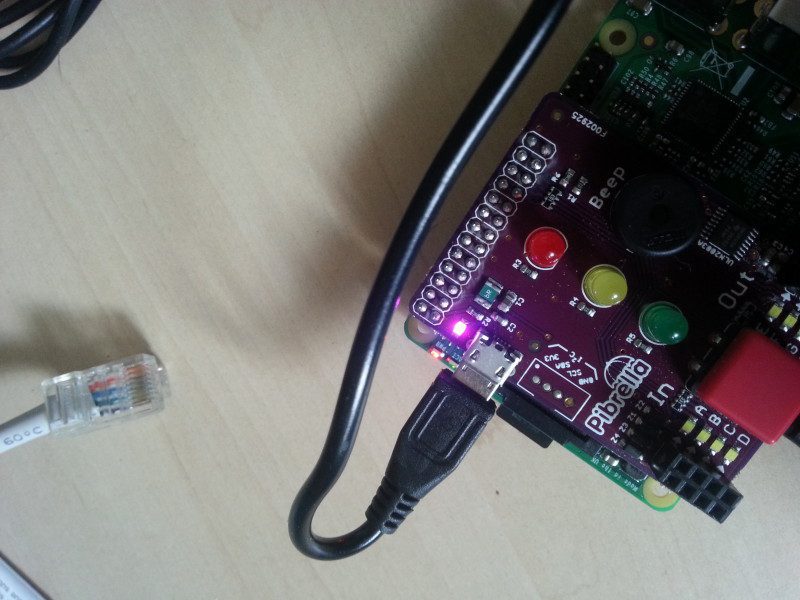

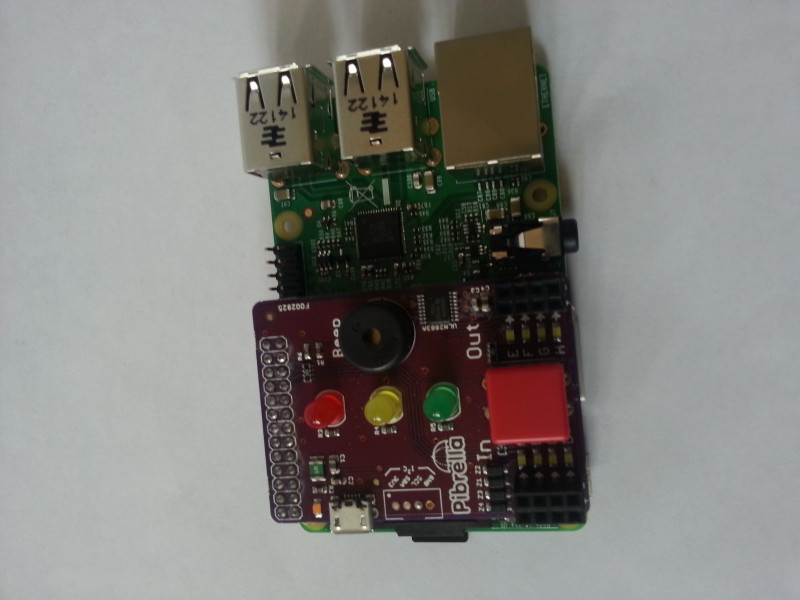

J’ai décidé que le moyen le plus simple de prouver la compatibilité GPIO était d’utiliser un Pibrella:
J’ai écrit du Python rapide et sale et j’ai confirmé que le Pibrella fonctionnait correctement, ce qui est bien. J’ai aussi, comme test de santé mentale, parcouru le CamJam EduKit des feuilles de calcul juste pour s’assurer qu’elles vont bien. Ils allaient parfaitement bien et fonctionnaient comme prévu.
Donc, en conclusion, je voudrais simplement remercier la Fondation de m’avoir fourni la planche avancée – ce fut un réel privilège de jouer avec le B +. J’espère que tout le monde trouvera l’information utile – n’hésitez pas à laisser des questions et des commentaires!
Pour ceux d’entre vous qui aiment les détails techniques, voici quelques documents qui pourraient vous intéresser:
Vous pouvez obtenir un B + de Farnell (le lien d’achat ne fonctionne pas actuellement) et RS (le produit n’est pas encore répertorié) mais Je recommande de l’obtenir de Raspberryme.com – c’est ma société locale (près de Cambridge) et toujours fiable.
Vous pouvez voir une autre couverture du tableau…
