Présentation du nouveau MCU RA0L1 de Renesas : Toucher capacitif et faible consommation d’énergie

Renesas a récemment complété sa gamme de microcontrôleurs à faible coût Cortex-M23 avec le lancement du RA0L1, un modèle qui introduit un écran tactile capacitif intégré pour les applications à faible coût et à batterie. D’après les informations partagées par cnx-software, ce microcontrôleur est conçu pour garantir un contrôle tactile rapide tout en maintenant une faible consommation énergétique et un temps de réveil rapide.

RA0L1 : 64 Ko de Flash, 16 Ko de SRAM et 24 canaux tactiles capacitives

Le RA0L1 de Renesas intègre jusqu’à 64 Ko de mémoire Flash et 16 Ko de SRAM, offrant une opération dans une plage de tension comprise entre 1,6 V et 5,5 V. À bord, divers périphériques enrichissent ses caractéristiques, notamment un ADC de 12 bits et un capteur de température. Plusieurs interfaces sont présentes, y compris UART, I2C et SPI, ainsi que des minuteries, un RTC et un générateur de nombres aléatoires. Le microcontrôleur est capable de gérer jusqu’à 24 canaux tactiles capacitifs grâce à la technologie d’auto-réactualisation de Renesas, pour une meilleure réactivité.

Performance énergétique : 0,25 µA en mode veille et compatibilité avec 68 MCU

La famille RA0L1 se distingue par sa faible consommation d’énergie, avec seulement environ 2,9 mA en mode actif, 0,92 mA en veille, et aussi bas que 0,25 µA en mode de veille logiciel. L’oscillateur à haute précision intégré permet un réveil rapide, permettant au dispositif de rester en veille tout en consommant jusqu’à 90 % d’énergie en moins par rapport à des solutions conventionnelles.

Les utilisateurs peuvent tirer parti du Flexible Software Package (FSP) de Renesas, qui assure des pilotes conformes aux CMSI, une intégration RTOS, ainsi que du middleware pour les capacités tactiles, les piles de communication, et des fonctionnalités de sécurité. Ce MCU est entièrement compatible avec l’E² Studio IDE, contenant des chaînes d’outils GCC et IAR, et peut être utilisé avec ARM Keil MDK. Les outils RENESAS QE facilitent la configuration des périphériques tactiles et prennent également en charge les systèmes d’exploitation embarqués, notamment FreeRTOS.

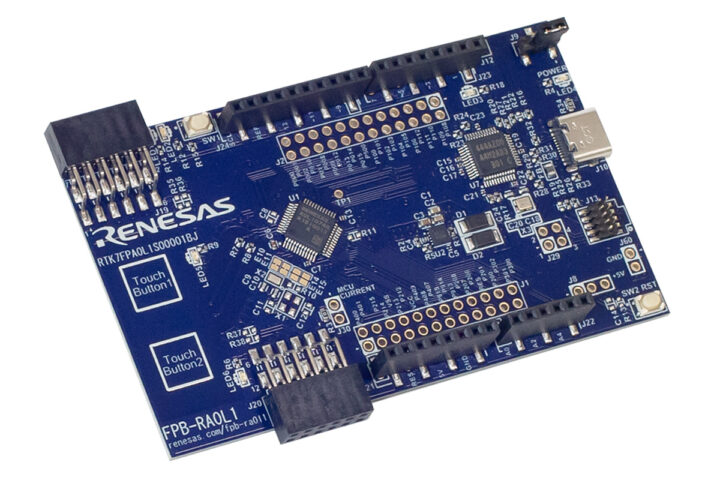

Deux modèles de cartes d’évaluation ont également été développés : le FPB-RA0L1 et le RSSK-RA0L1. La première est dotée d’un microcontrôleur RA0L1 de 48 broches avec un émulateur de liaison J Segger intégré, des ports pour interfaces Arduino Uno et PMOD, et deux boutons tactiles, optimisés pour des HMI dans une configuration compacte. En revanche, le RSSK-RA0L1 intègre également un émulateur J-Link et dispose d’accessoires pour le réglage des systèmes tactiles, facilitant la conception d’interfaces utilisateur complexes.

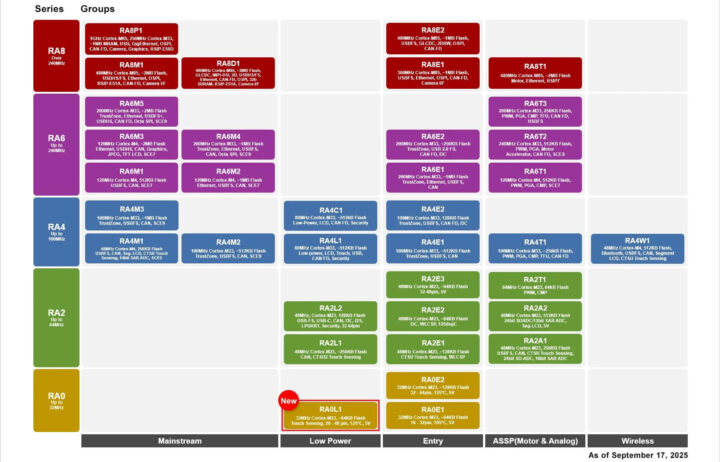

Actuellement, la série RA0 propose un total de 68 modèles de microcontrôleurs, le R7FA0L1073CFL se positionnant comme le modèle le plus performant avec ses 64 Ko de Flash et ses 16 Ko de SRAM, à un prix compétitif de 2,30 $ l’unité, descendant à 1,16 $ pour des commandes plus importantes. Tandis que le R7FA0E1073CSC offre également de fortes performances dans un format plus compact, mais sans prix spécifié à ce moment.
