Présentation de l’adaptateur Gert VGA 666 pour Raspberry Pi

L’une des questions posées depuis la nuit des temps est « pourquoi le Raspberry Pi n’avait-il pas de sortie VGA ? ». Il y avait diverses raisons, quelques-unes étant l’espace et le coût du conseil. La puce Broadcom au cœur du Pi a la capacité de générer une sortie VGA mais il n’a pas été possible de l’implémenter sur un modèle A ou un modèle B en raison de la configuration de l’en-tête GPIO.

Avec la sortie des modèles B+ et A+, il est désormais possible de profiter de cette fonctionnalité.

L’en-tête à 40 broches fournit tous les signaux GPIO dont le SoC Broadcom a besoin pour construire les signaux VGA. Il doit en utiliser beaucoup (tous sauf six) mais nécessite très peu de matériel à mettre en œuvre. L’adaptateur se compose d’un PCB, d’un en-tête à 40 broches, d’un connecteur VGA et de 20 résistances.

J’ai vu cela pour la première fois lors d’un Cambridge Jam où Gert van Loo avait un moniteur VGA connecté à un Pi via une petite carte d’extension. La carte était appelée « Gert VGA 666 », le 666 étant une référence à elle fournissant 6 bits par canal de couleur.

Gert a expliqué qu’il publiait la conception en tant que matériel open source afin que le coût puisse être réduit au minimum par les personnes qui continueraient à en fabriquer et à vendre des lots. Tous les fichiers de conception sont disponibles sur la page VGA 666 GitHub.

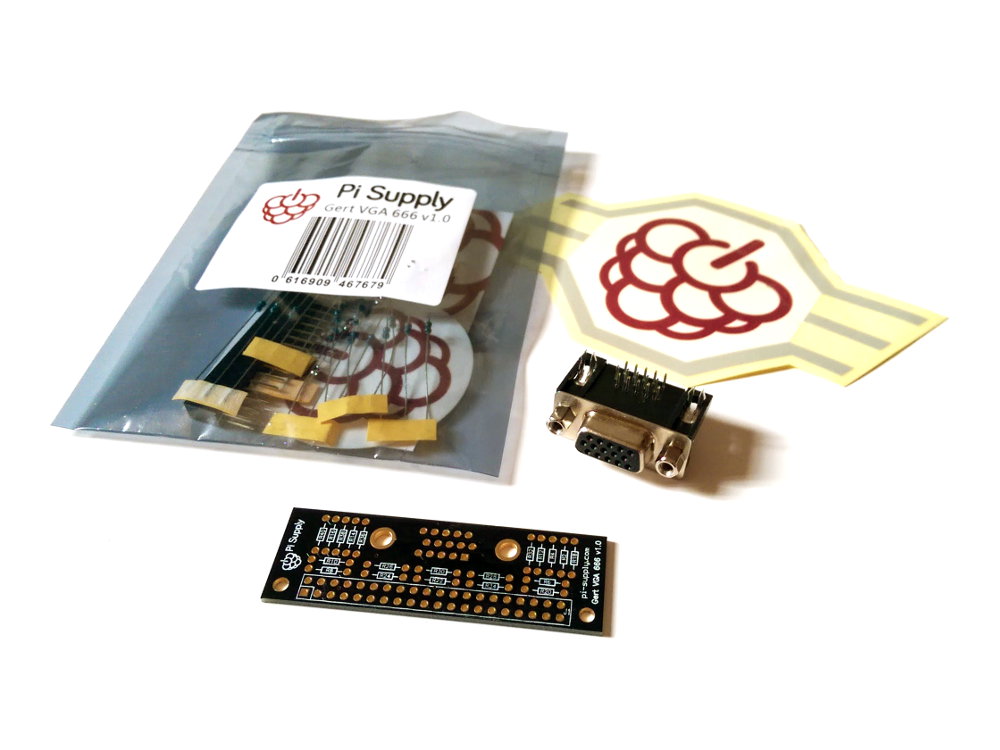

La première équipe à relever le défi était « Pi Supply » qui a couru une campagne Kickstarter réussie. J’ai soutenu la campagne et voici le kit que j’ai reçu pour six de mes livres terrestres :

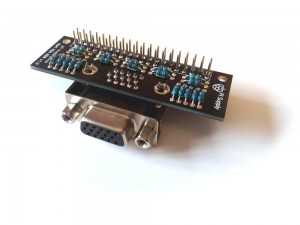

Voici l’appareil soudé attaché à un modèle B+ :

Le bon :

• Vous donne la possibilité d’utiliser VGA
• Résolutions jusqu’à 1080p @ 60fps
• Peu coûteux
• Simple

Le mauvais :

• Ne fonctionne pas sur un modèle A ou un modèle B
• Ne laisse que 6 broches GPIO libres
• Pas aussi bon que HDMI

L’incroyable :

• Possibilité de travailler en parallèle du HDMI pour pouvoir utiliser des doubles écrans !

Oui deux écrans d’un Pi. Pour 6 £.

Assemblage et configuration

Tous les détails techniques ainsi que les instructions d’installation se trouvent dans le Manuel d’utilisation du VGA 666.

Le « Utilisation d’un adaptateur VGA « Gert VGA 666 » bon marché – [HOWTO]« Le message du forum explique la configuration logicielle requise, y compris l’ajustement de la résolution pour correspondre à votre moniteur.

Cette vidéo d’Alex Eames montre une comparaison côte à côte entre la sortie HDMI et VGA d’un Pi utilisant cet appareil :

Cela ne conviendra pas à tout le monde, mais pour ceux d’entre vous qui veulent un moyen peu coûteux d’utiliser un vieux moniteur, c’est presque parfait. L’appareil est disponible à partir de Alimentation Pi.
