Dans ce didacticiel, nous allons configurer le Raspberry Pi TV HAT pour recevoir des signaux DVBT ou DVBT-2 via une configuration de centre multimédia utilisant LibreELEC et Kodi.
Tu auras besoin de:
- Un Raspberry Pi TV HAT (fourni avec des entretoises, des vis et un adaptateur)
- Un Raspberry Pi 2B, 3B ou 3B + (nous utilisons un 3B +)
- Une carte SD préchargée avec LibreELEC
- Un câble coaxial RF
- Une alimentation micro USB
- Un câble HDMI
- Un clavier et une souris
- Un moniteur TV
- Une connexion wifi
- Un autre ordinateur en réseau (soit un autre Raspberry Pi, PC ou Mac)
- Un petit tournevis à tête plate.

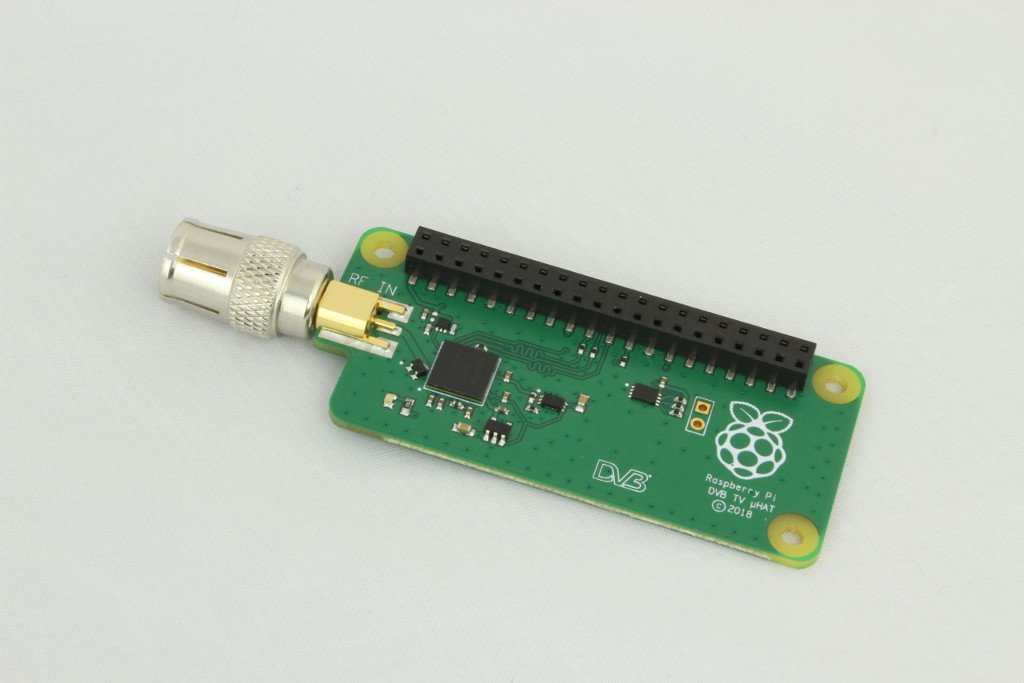

Ajouter le TV HAT à votre Raspberry Pi

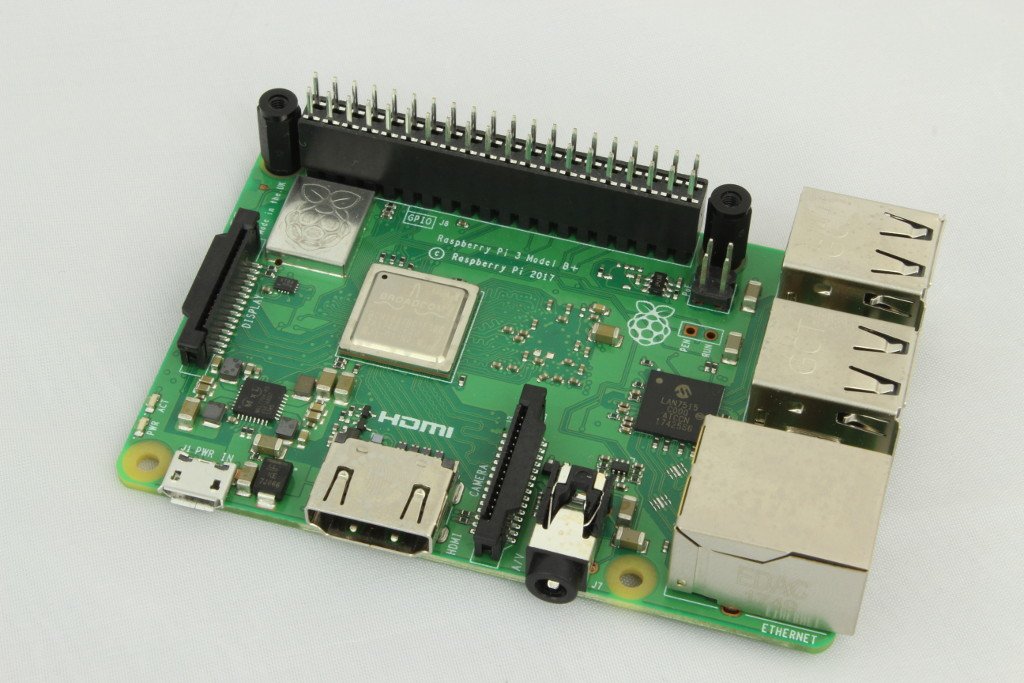

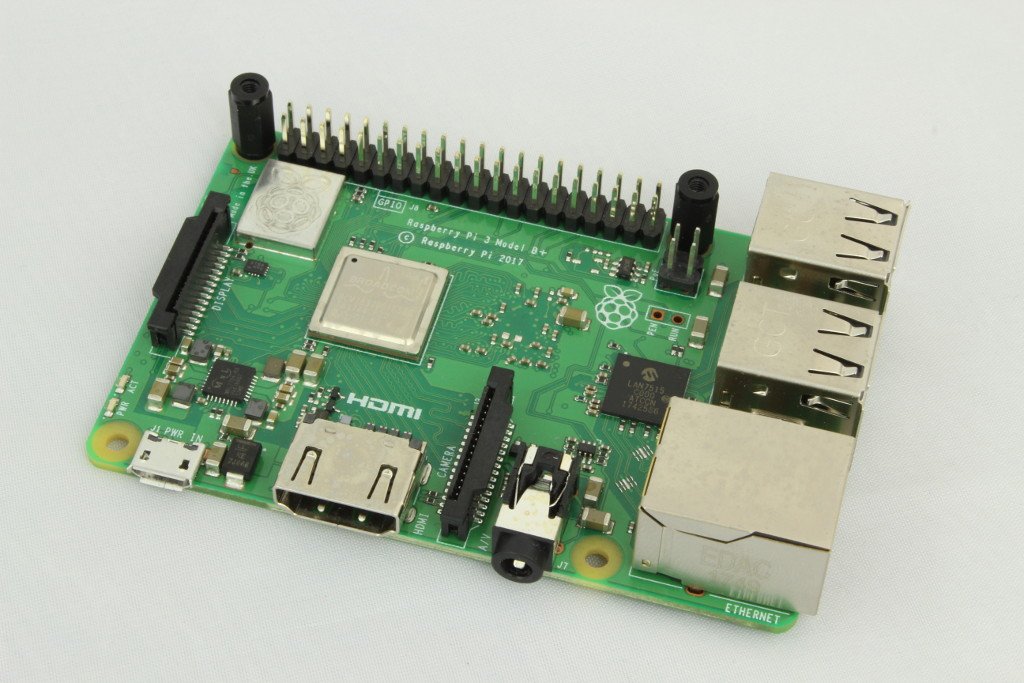

Montez deux entretoises sur votre Raspberry Pi à l’aide de deux des vis:
Ajoutez l’en-tête sur vos broches Raspberry Pi. Cela donne au TV HAT un peu d’espace entre lui et les broches POE du Pi.
Poussez l’adaptateur coaxial en place sur le TV HAT:

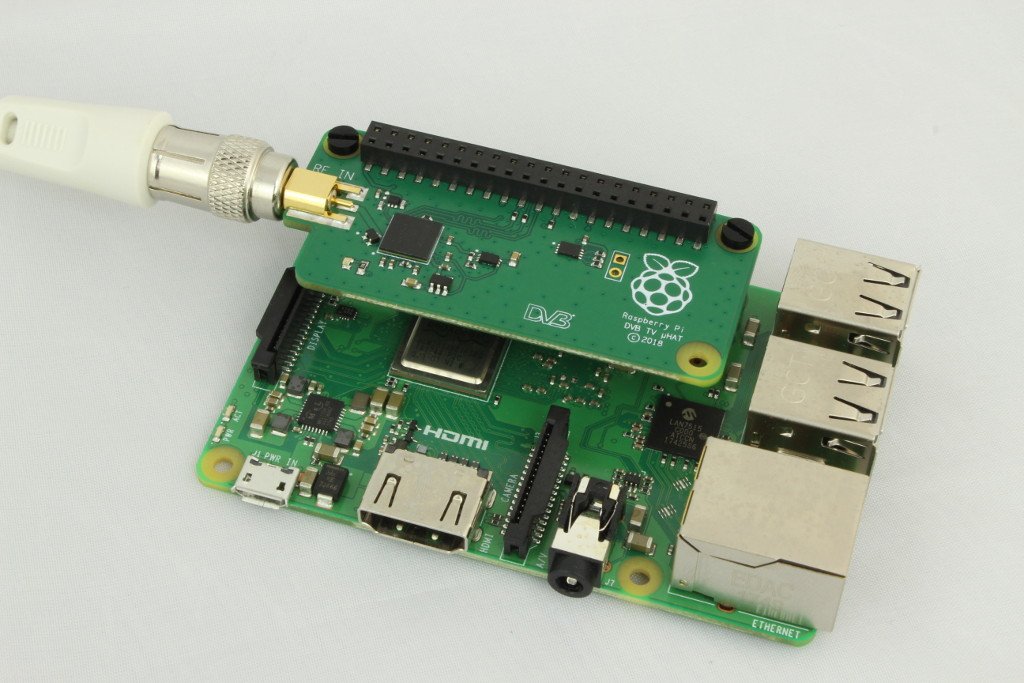

Poussez la carte TV Hat en position sur le dessus des broches du Raspberry Pi.

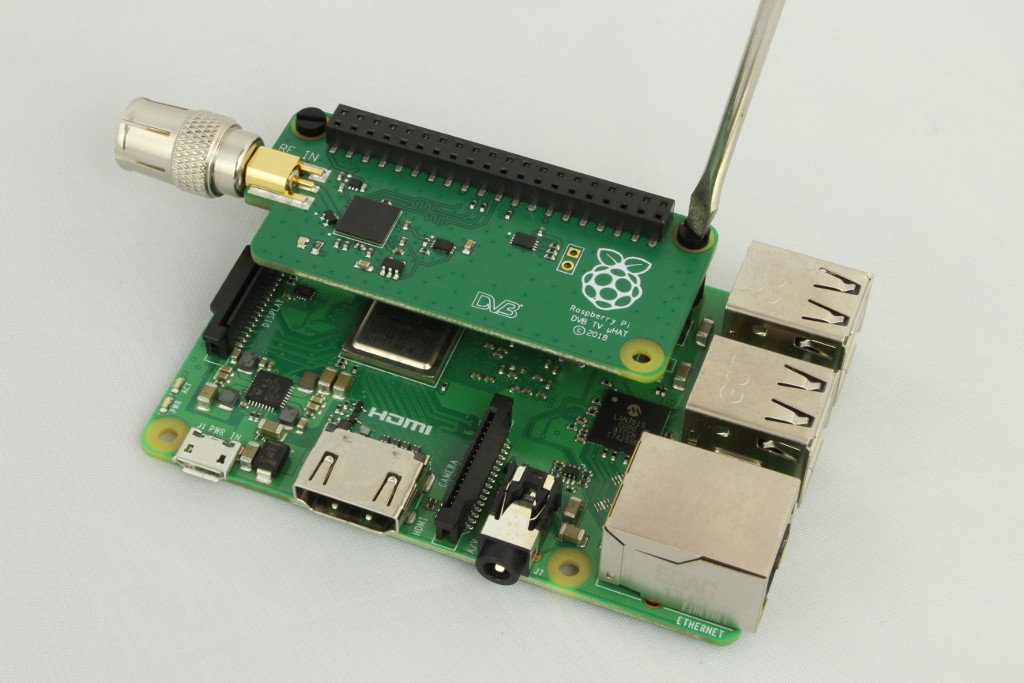

Ajoutez deux vis supplémentaires sur le dessus du chapeau de téléviseur pour le fixer en place
Branchez le câble coaxial dans l’adaptateur et connectez l’autre extrémité à une prise d’antenne.
Configuration de LibreELEC
Nous pouvons maintenant allumer notre Pi et le connecter au téléviseur! Insérez votre carte SD LibreELEC préchargée dans la fente. Branchez le clavier, la souris, le câble HDMI et connectez le câble d’alimentation micro USB.

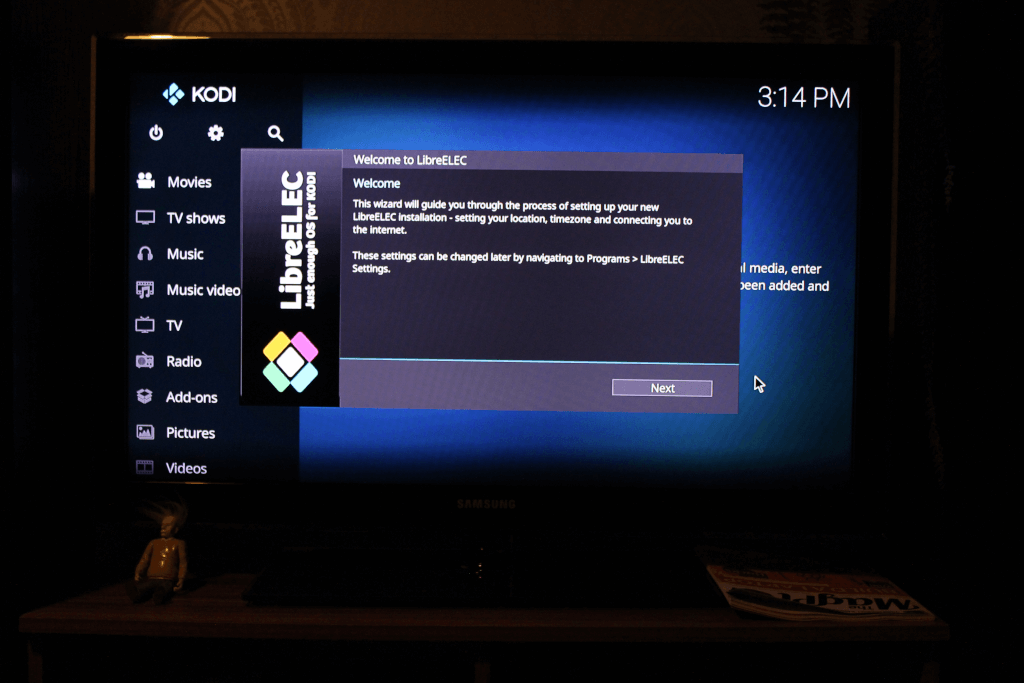

Une fois que Kodi est chargé, vous devriez voir les écrans de bienvenue. Tout d’abord, cliquez sur suivant:

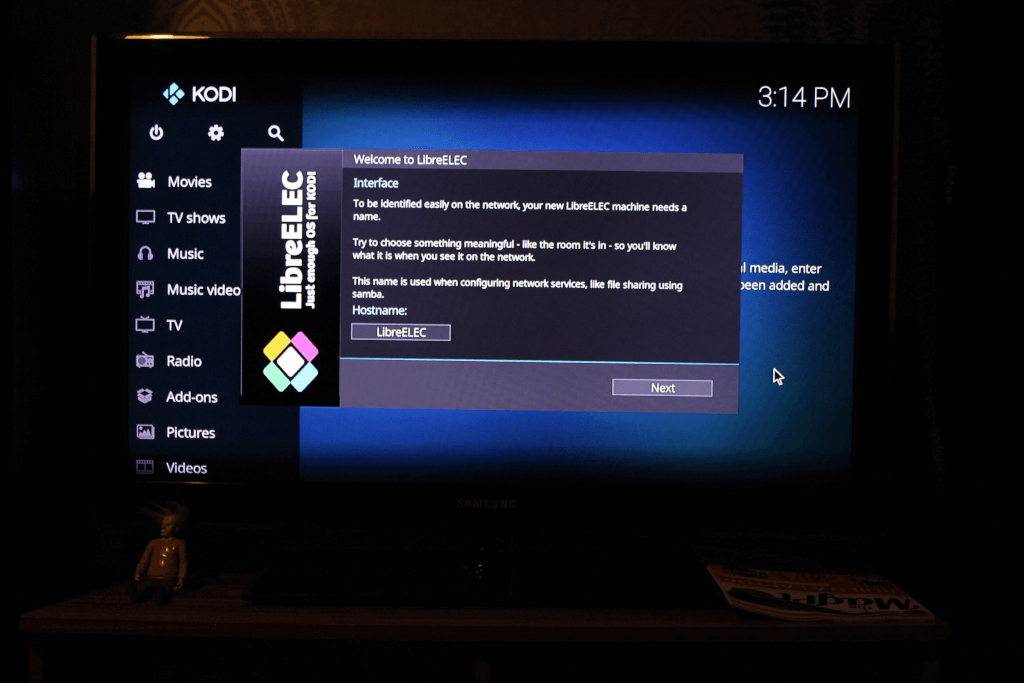

Vous pouvez maintenant modifier le nom d’hôte de votre instance Kodi. Nous avons conservé le nôtre par défaut « LibreELEC » mais n’hésitez pas à choisir un nom de fantaisie si vous le souhaitez. Cliquez sur suivant lorsque vous avez choisi:

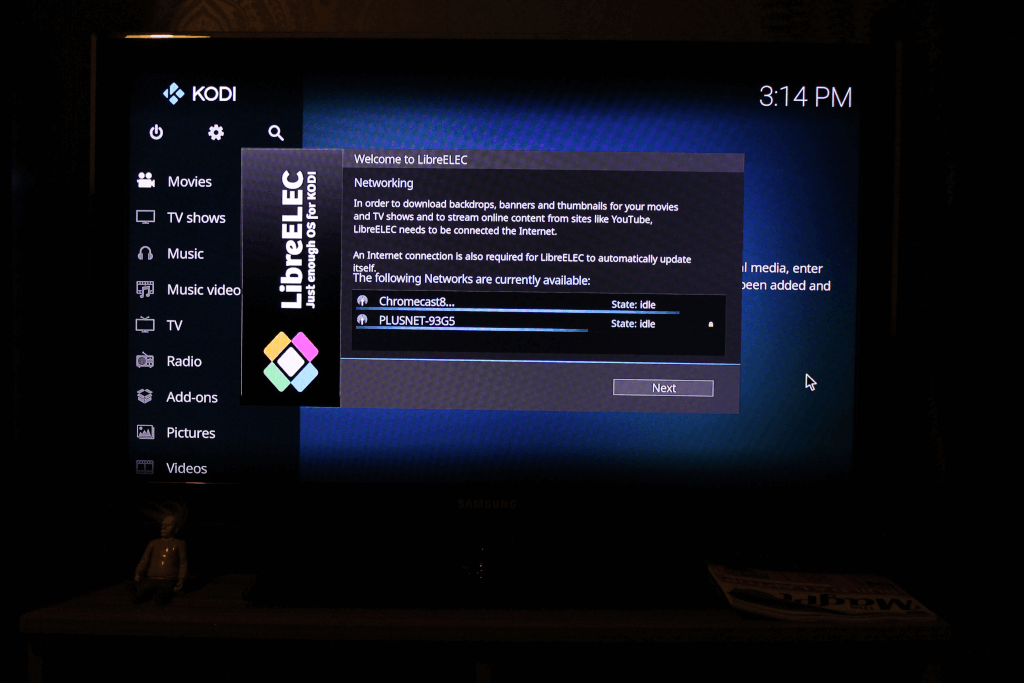

Maintenant, nous pouvons choisir notre connexion Internet. Cliquez sur le routeur local, le nôtre est celui de Plusnet:

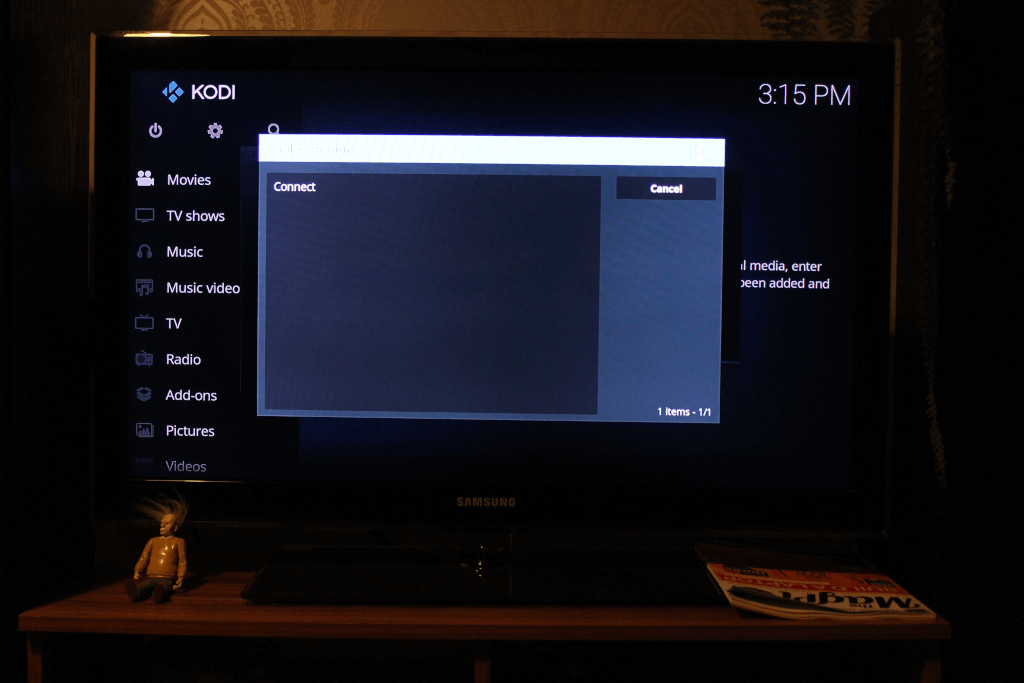

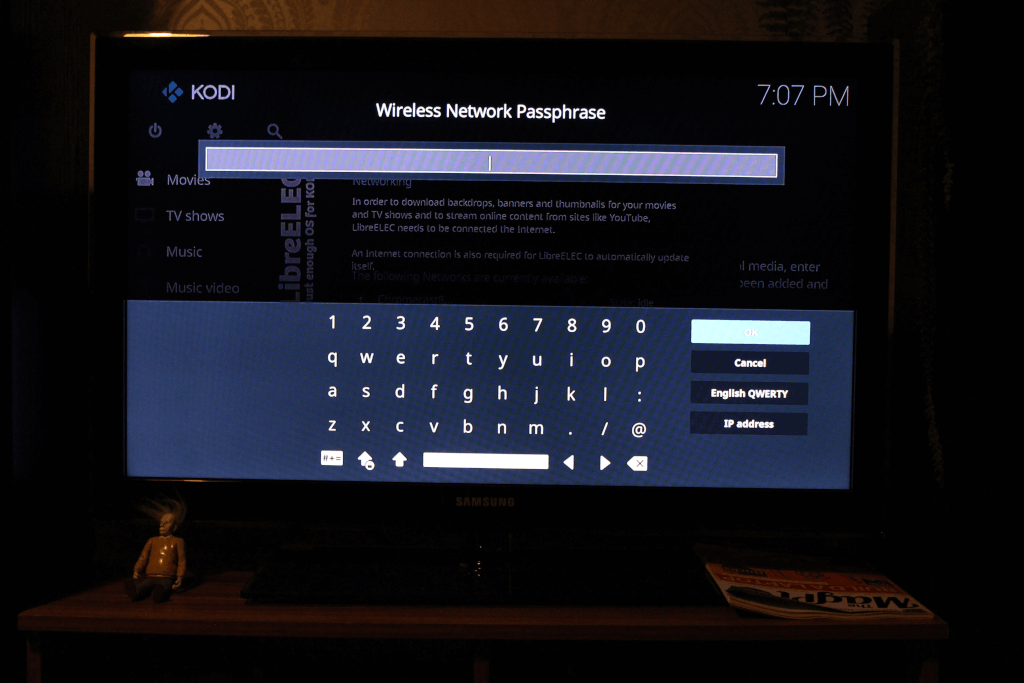

Cliquez sur « Connect » puis entrez votre mot de passe lorsque vous êtes invité à vous connecter au réseau que vous avez choisi:

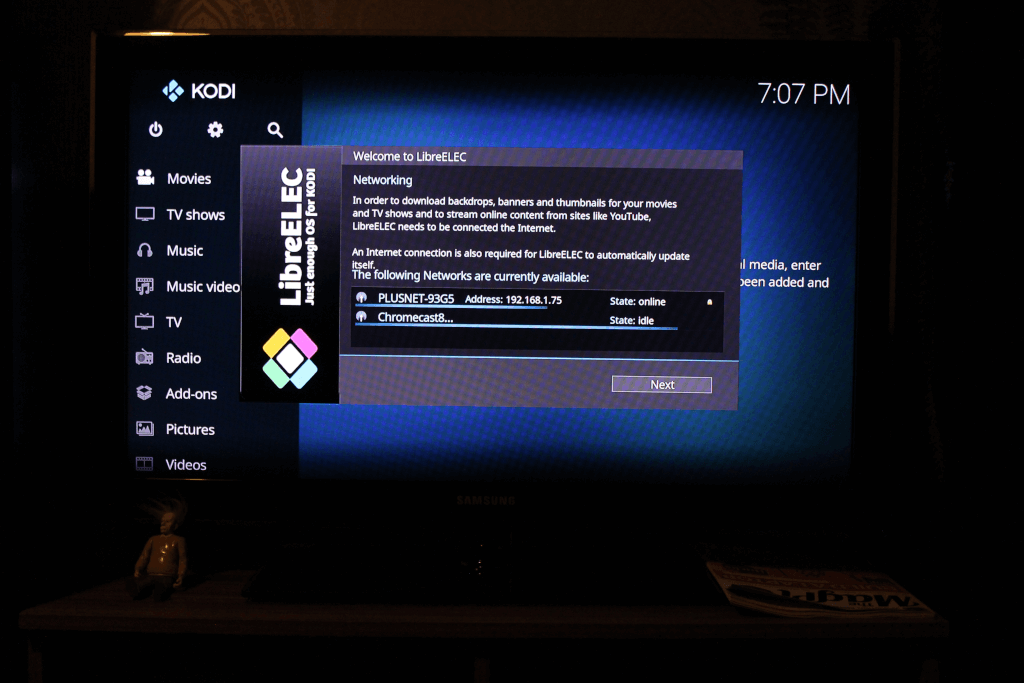

Une fois connecté, Kodi vous donnera une adresse IP. Prenez-en note, nous en aurons besoin dans peu de temps! Cliquez sur Suivant.

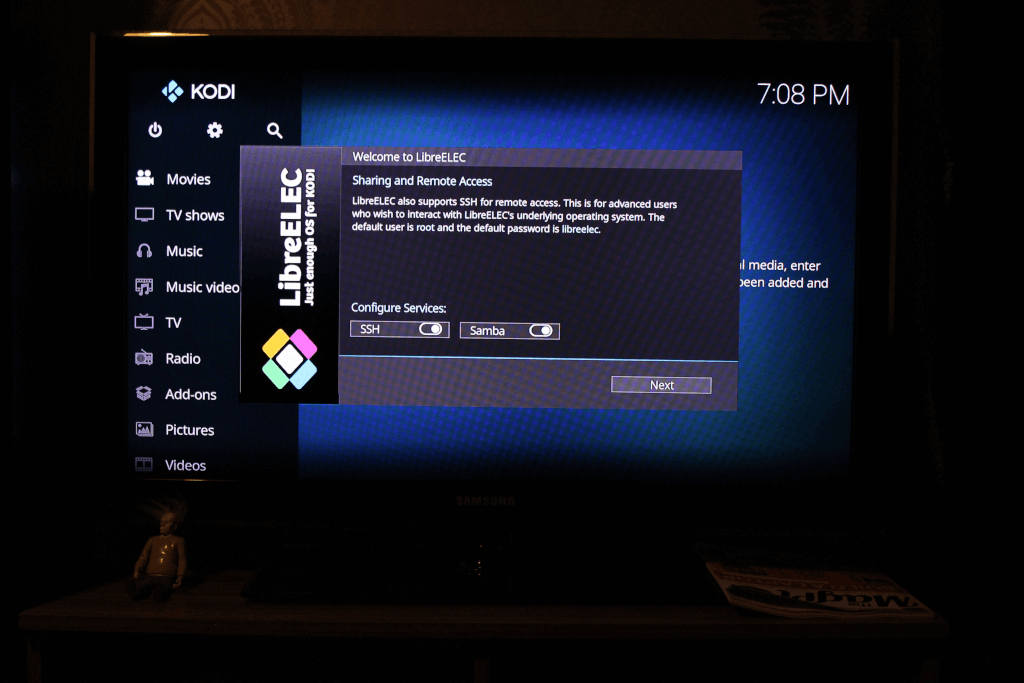

Samba est activé par défaut, et nous avons également choisi d’activer SSH, afin que nous puissions contrôler à distance la boîte Kodi à partir d’autres machines. Cela vaut la peine de le faire à ce stade si vous pensez en avoir besoin. Cliquez sur suivant une fois que vous avez choisi.
Vous avez terminé la phase de configuration! Cliquez ensuite et nous passerons à l’installation des modules complémentaires qui utiliseront le Raspberry Pi TV HAT.
Installation du serveur TVHeadend et du client TVHeadend HTSP
Nous devons maintenant installer une configuration serveur / client pour recevoir et traiter les signaux provenant du TV HAT. Pour cela, nous utiliserons les modules complémentaires TVHeadend.

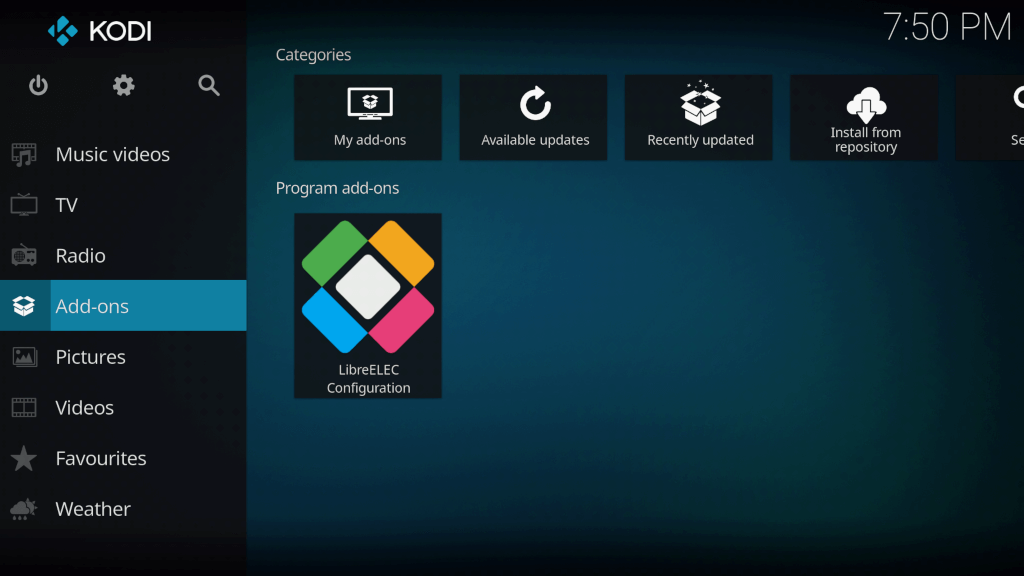

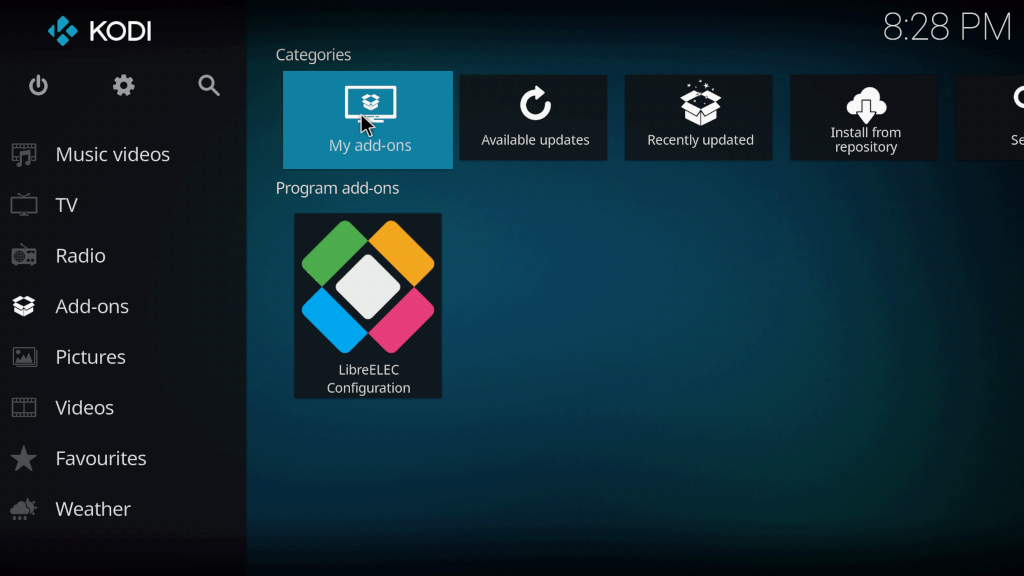

Dans le menu principal, faites défiler jusqu’à Modules complémentaires:

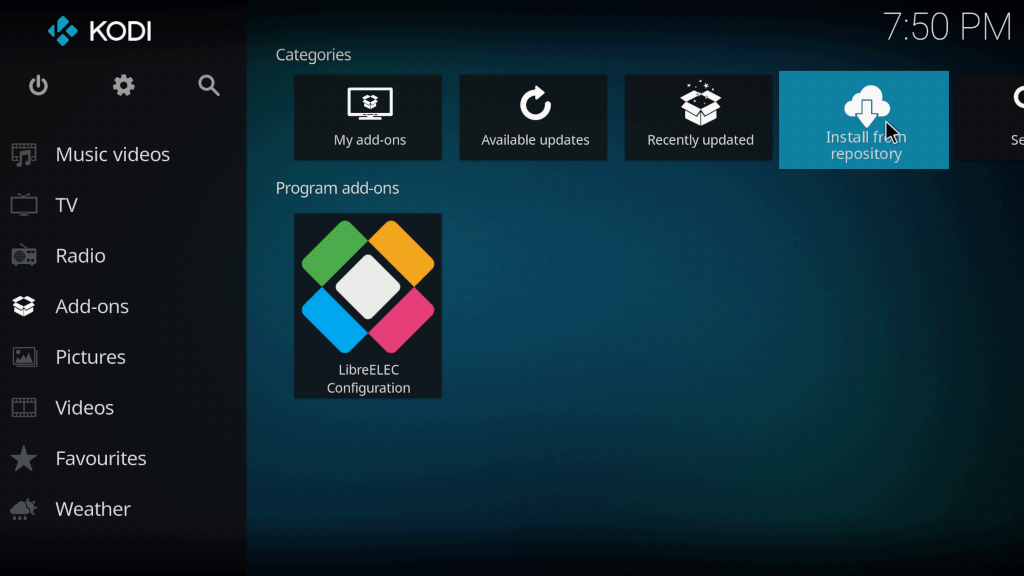

Maintenant, cliquez sur « Installer à partir du référentiel ».

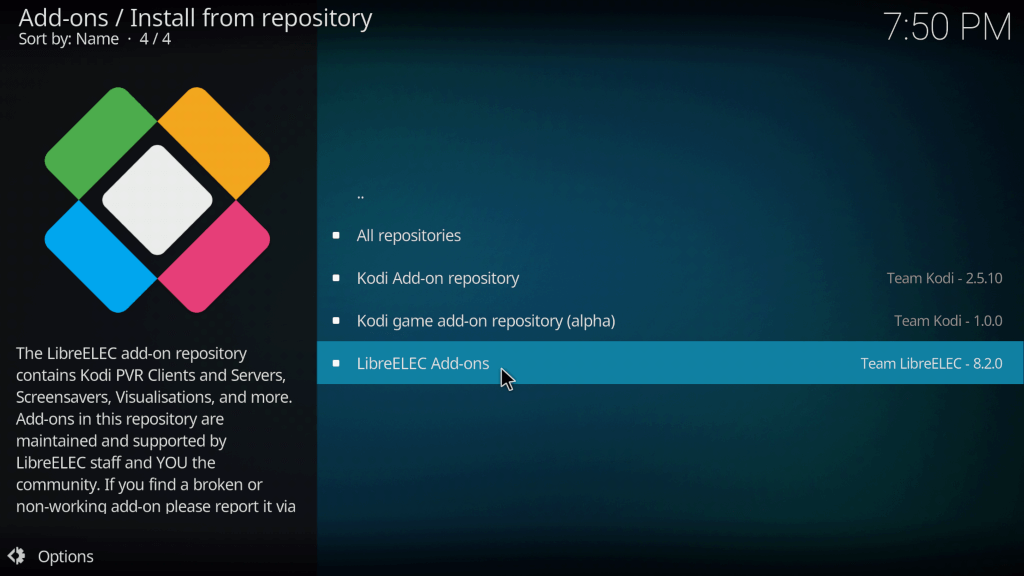

Maintenant, cliquez sur « Modules complémentaires LibreELEC »

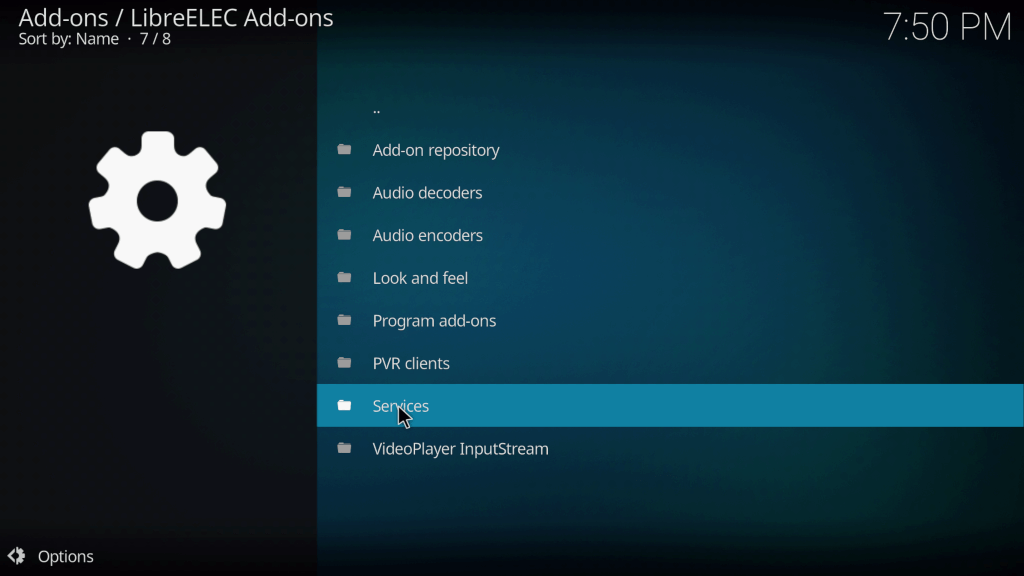

Cliquez ensuite sur « services »:

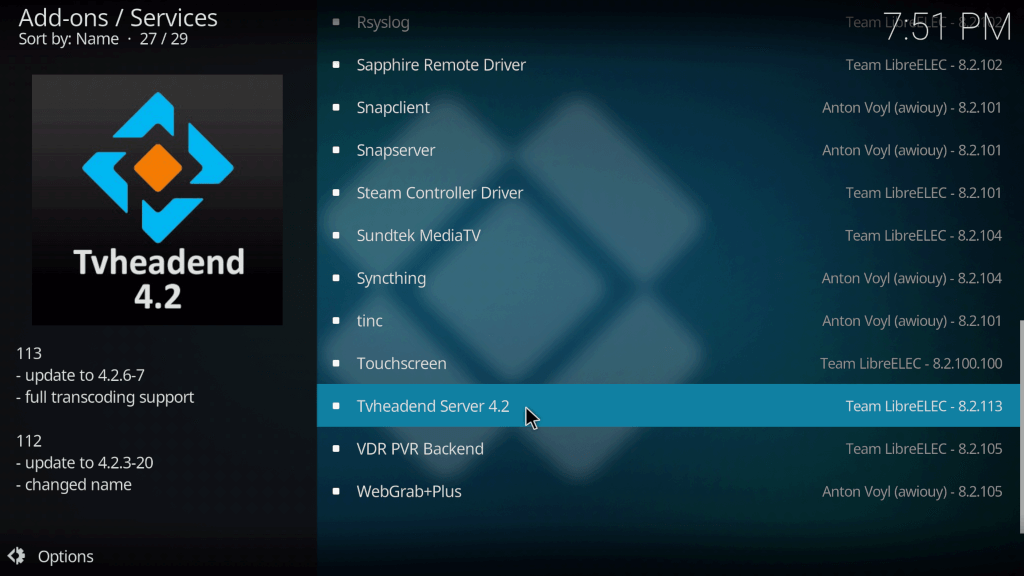

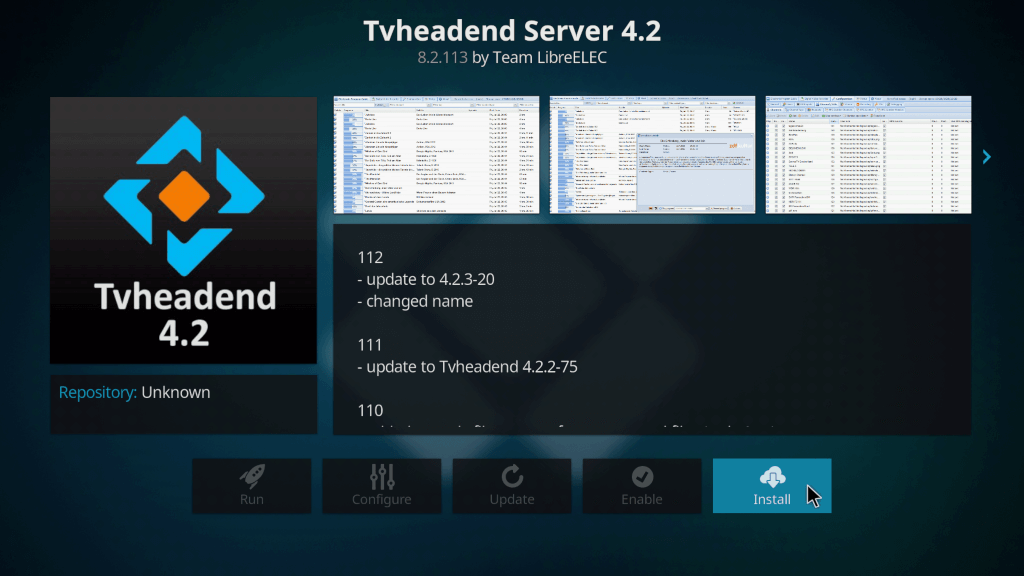

Faites défiler jusqu’à « Tvheadend Server 4.2 » et cliquez dessus.

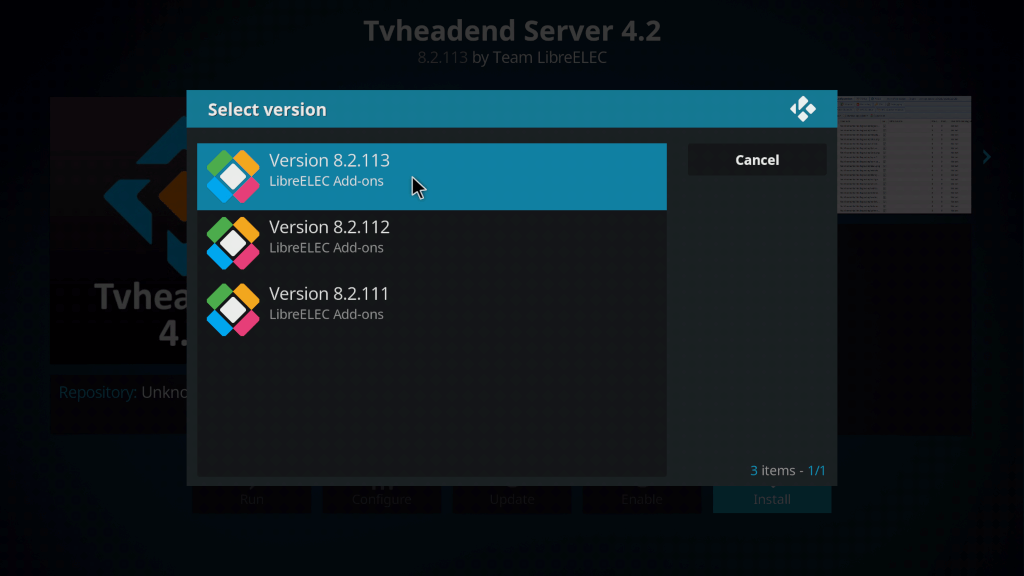

Enfin, cliquez sur « installer » puis sur la version la plus récente. Pour nous, c’était la version 8.2.113.

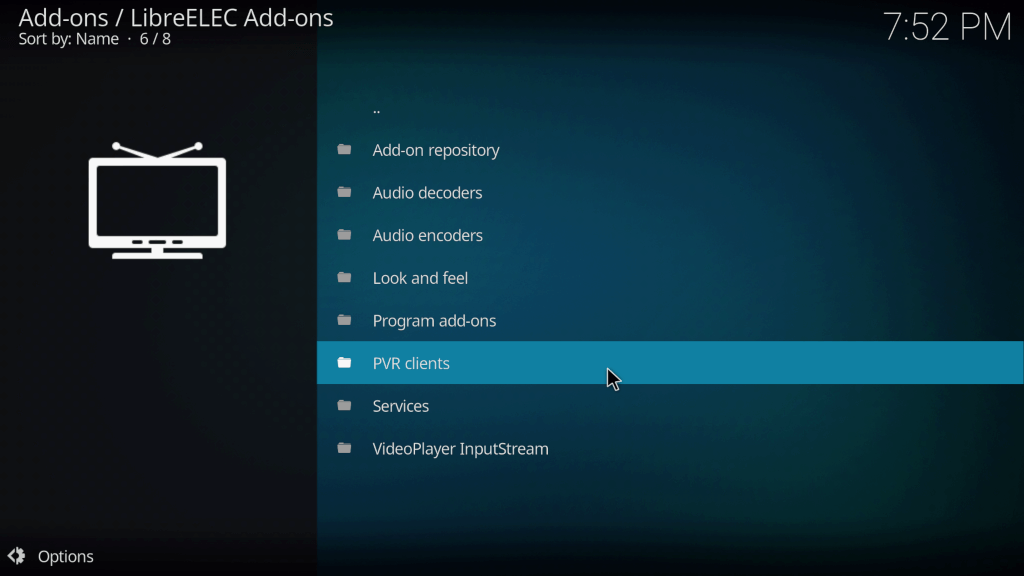

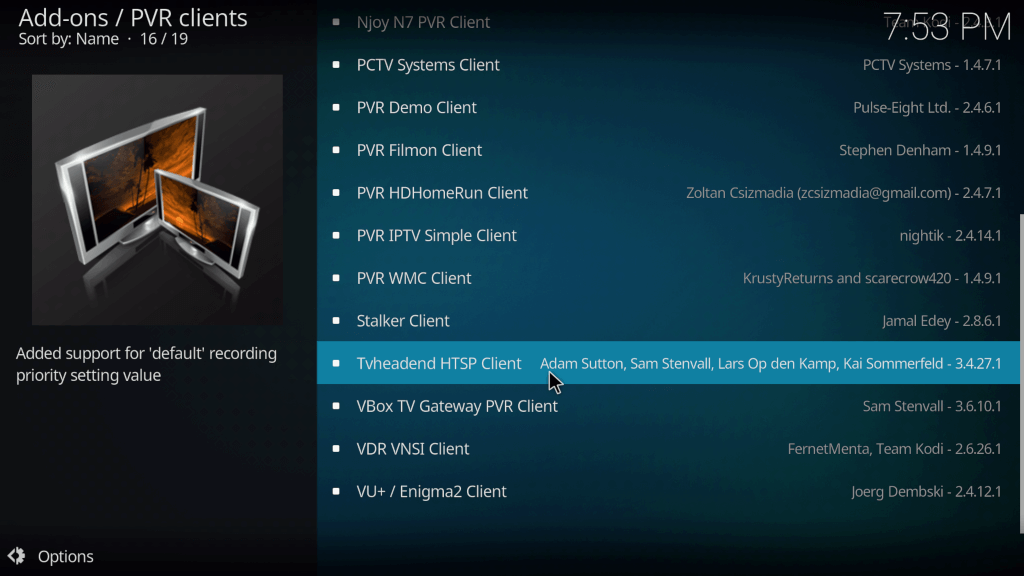

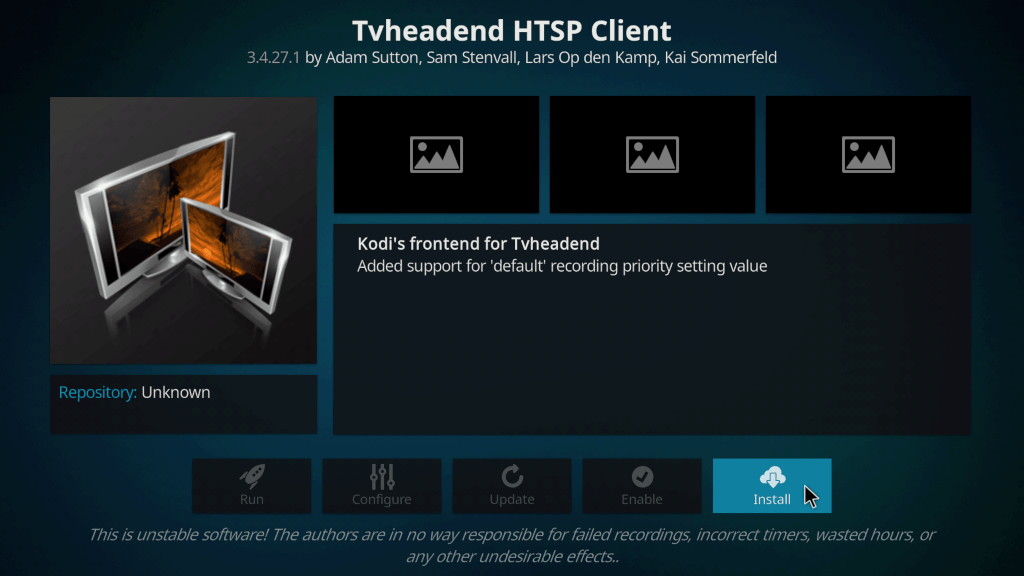

Une fois celui-ci installé, utilisez backspace pour revenir au menu Add-ons / LibreELEC Add-ons et accédez à « PVR Clients » et choisissez « Tvheadend HTSP Client ».

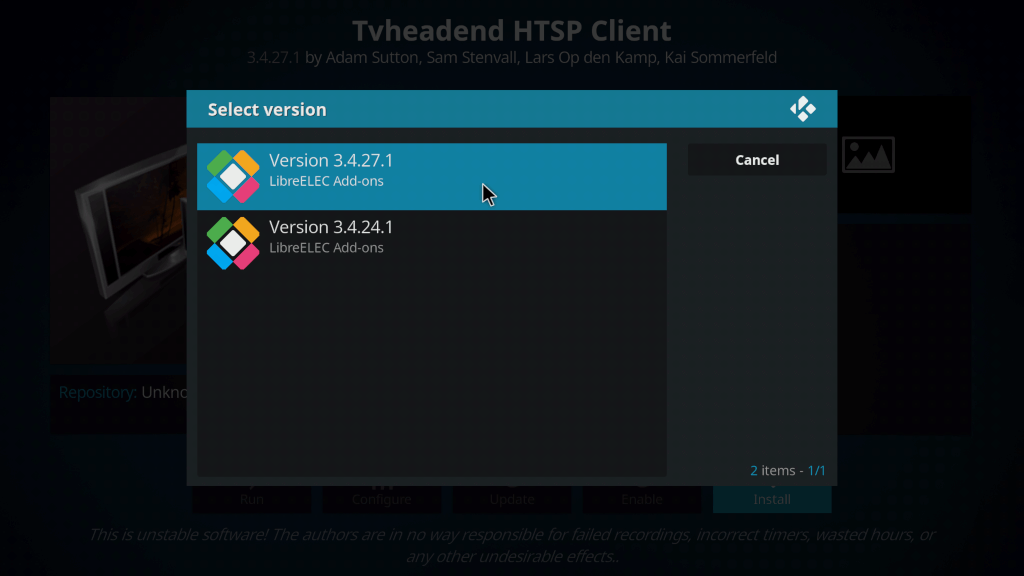

Encore une fois, cliquez sur installer sur ce module complémentaire et choisissez la version la plus récente. Pour nous, c’était la version 3.4.27.1
Une fois ces deux modules complémentaires installés, nous pouvons configurer le serveur TVHeadend.
Configuration du serveur TVHeadend
Rappelez-vous l’adresse IP que nous avons notée plus tôt? Il est maintenant temps de l’utiliser! Passez sur votre machine en réseau (dans notre cas une machine Ubuntu, mais il peut s’agir d’un PC Windows, d’un Mac ou d’un autre Raspberry Pi).

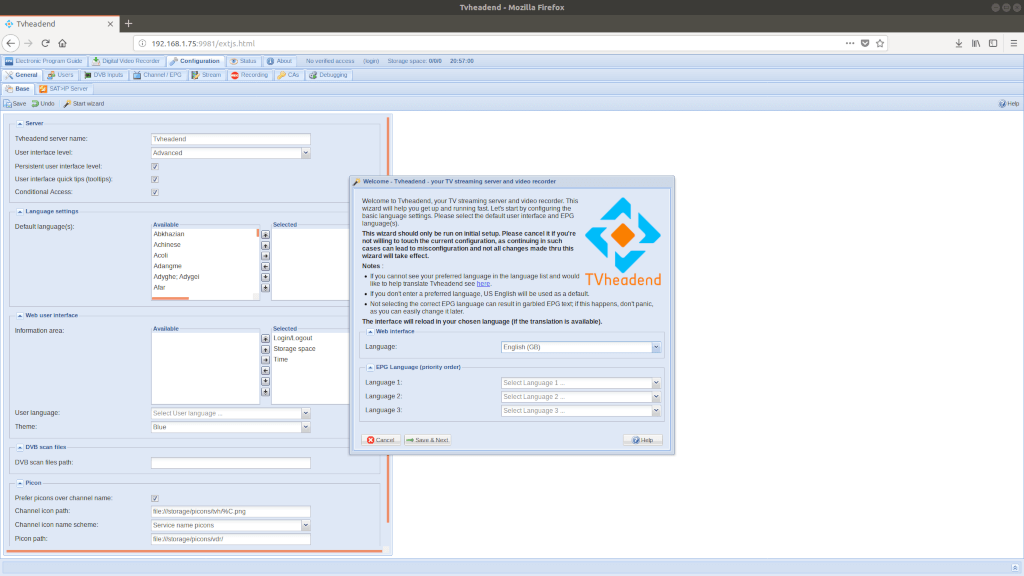

Ouvrez un navigateur Web et accédez à: YourIPAddress: 9981 où YourIPAddress est l’adresse IP que vous avez notée auparavant. Vous devriez vous retrouver sur cet écran, alors choisissez « English GB » comme langue. Cliquez sur « Enregistrer et suivant ».

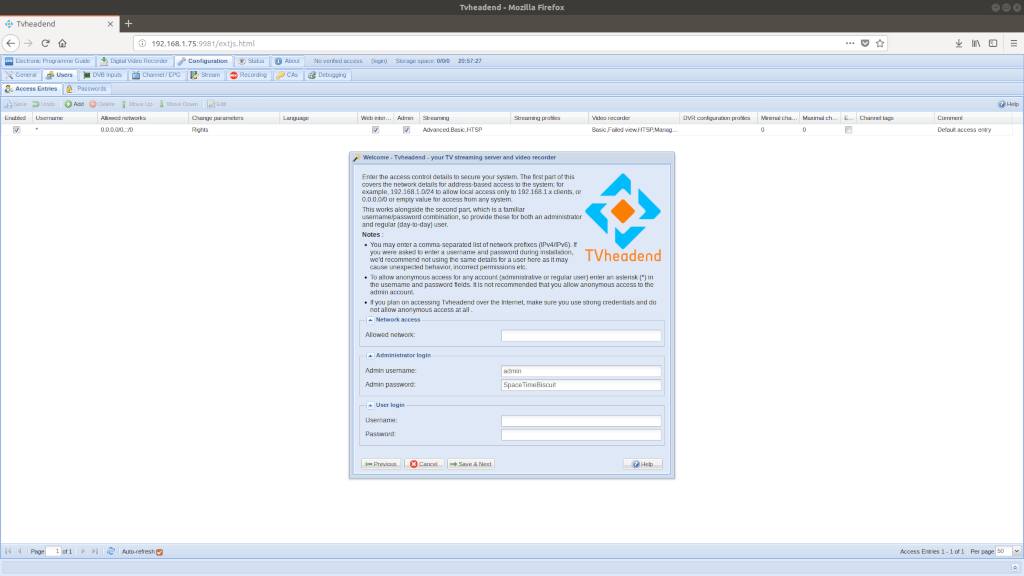

Il est maintenant temps de choisir un identifiant et un mot de passe administrateur. Rappelez-vous ce que c’est (n’utilisez pas notre terrible exemple, soyez des gens sûrs). Cliquez sur « Enregistrer et suivant »

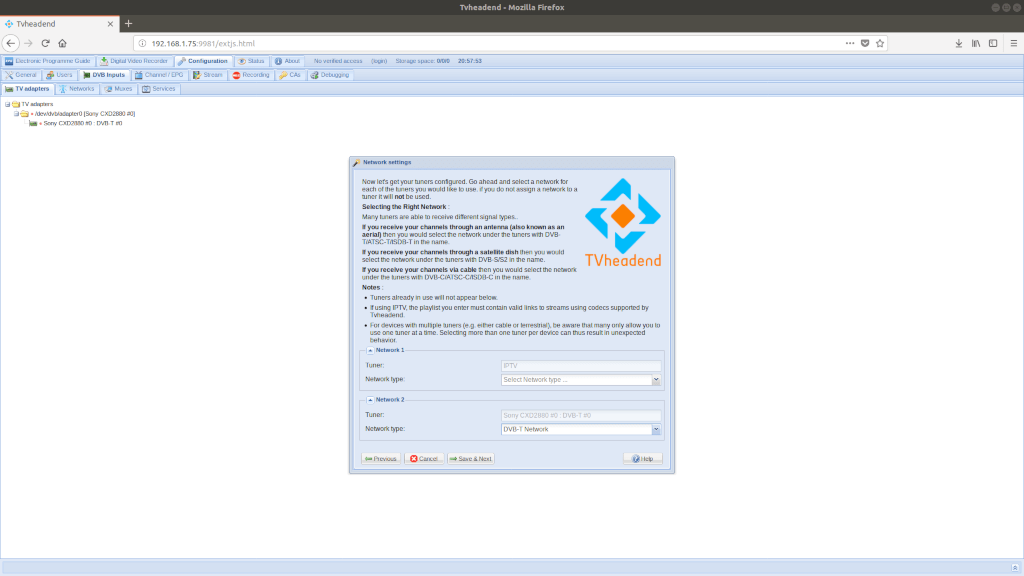

À ce stade, si votre TV HAT est correctement connecté, vous devriez voir « Sony CXD2880 # 0: DVB-T # 0 » apparaître dans la liste des tuners disponibles. Utilisez le menu déroulant sous le tuner pour choisir « Réseau DVB-T ». Cliquez sur « Enregistrer et suivant »

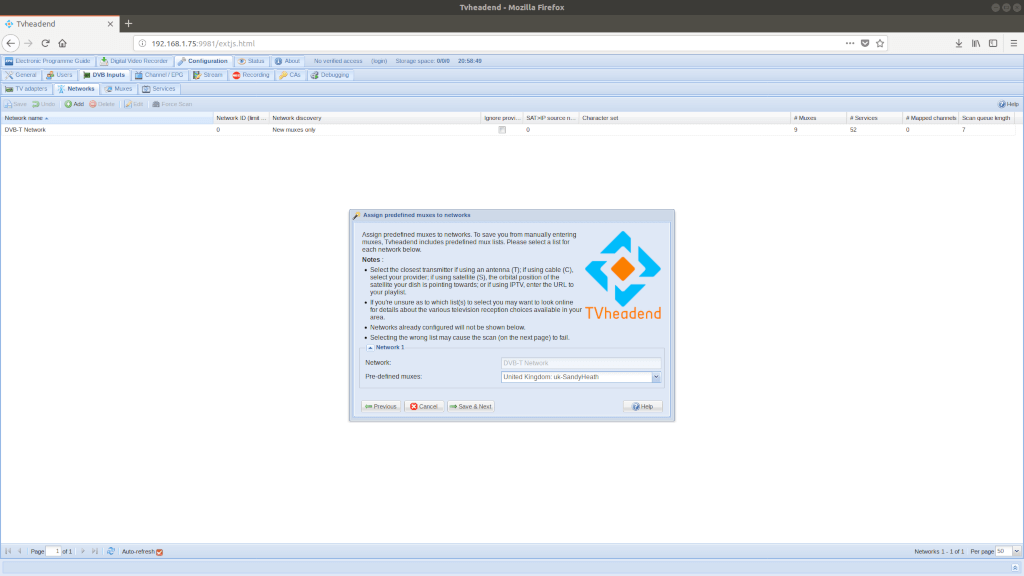

Ensuite, nous devons choisir un « multiplexeurs prédéfinis ». Pour cela, nous devons savoir où se trouve l’émetteur de télévision numérique le plus proche, que vous pouvez découvrir en utilisant Vérificateur de couverture de Digital UK. Tapez votre code postal et votre numéro de maison et il vous dira lequel est le plus proche. Pour nous, c’était Sandy Heath. Une fois que vous avez sélectionné un émetteur, cliquez sur « Enregistrer et suivant ».

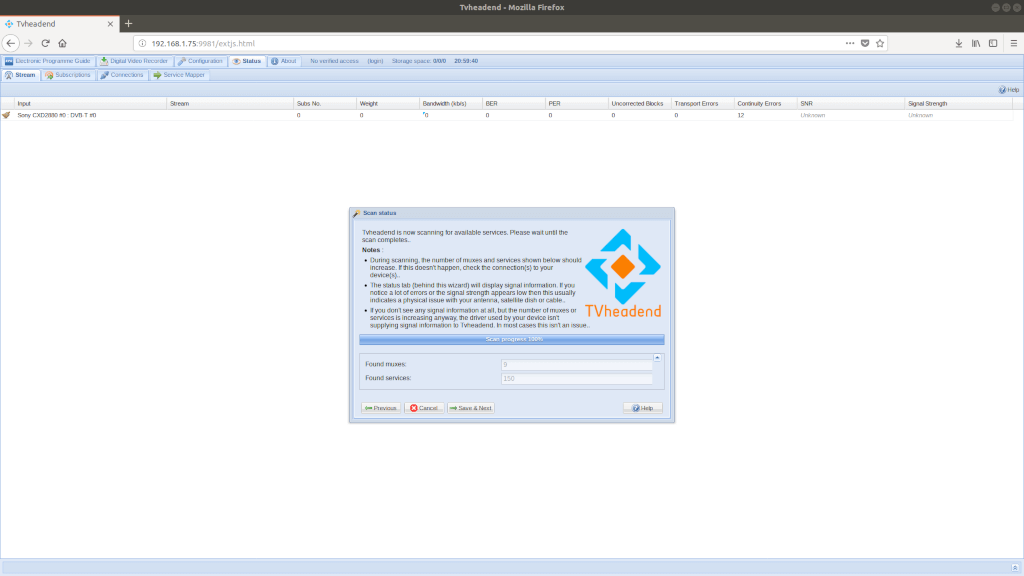

Le serveur va maintenant rechercher immédiatement les canaux disponibles à partir de cet émetteur. Cela peut prendre un peu de temps, mais vous devriez voir les multiplexeurs et les services augmenter. Nous nous sommes retrouvés avec 9 multiplexeurs et 150 services. Cliquez sur « Enregistrer et suivant » une fois l’analyse terminée.

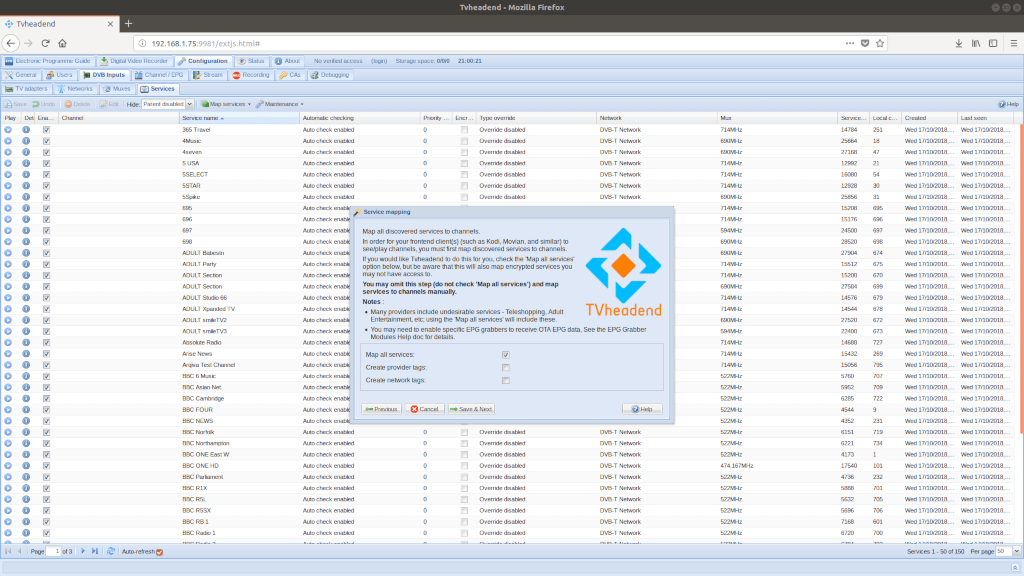

Maintenant, il devrait y avoir une liste de canaux disponibles et une boîte « Service mapping ». Si vous avez des enfants qui utiliseront potentiellement cette boîte Kodi, faites attention à ne pas cocher le bouton « Map all services » car il y a des chaînes adultes * ahem * que vous ne voudrez peut-être pas recevoir. Nous pourrions recommander de suivre les conseils de cartographie manuelle et de sélectionner des chaînes qui conviendront à tous les téléspectateurs. Ces canaux peuvent également être non mappés à une date ultérieure.
Pour l’instant, nous allons sélectionner « Cartographier tous les services ». Cliquez sur « Enregistrer et suivant ».

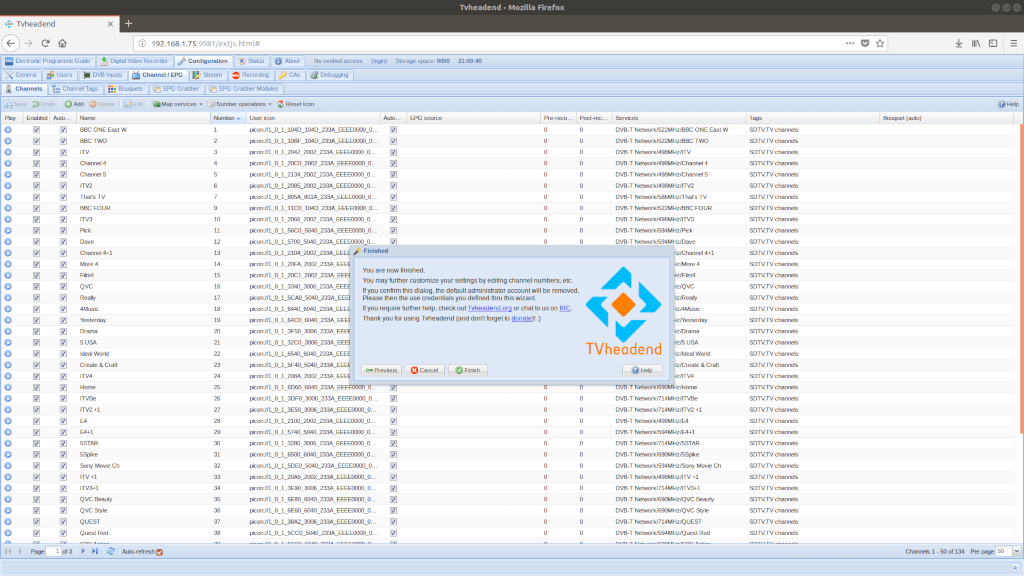

Vous avez terminé dans le backend! Une fois que vous avez cliqué sur le bouton « Terminer », vous serez invité à vous connecter avec votre nom d’utilisateur et votre mot de passe administrateur.
Configuration du client TVHeadend HTSP
Le serveur est maintenant configuré et prêt à recevoir un signal via votre Raspberry Pi TV HAT.
Nous devons ajouter quelques paramètres supplémentaires dans le client HTSP avant que des choses comme le guide électronique des programmes (EPG) ne fonctionnent.
Revenez sur votre LibreELEC Raspberry Pi avec le TV HAT attaché.

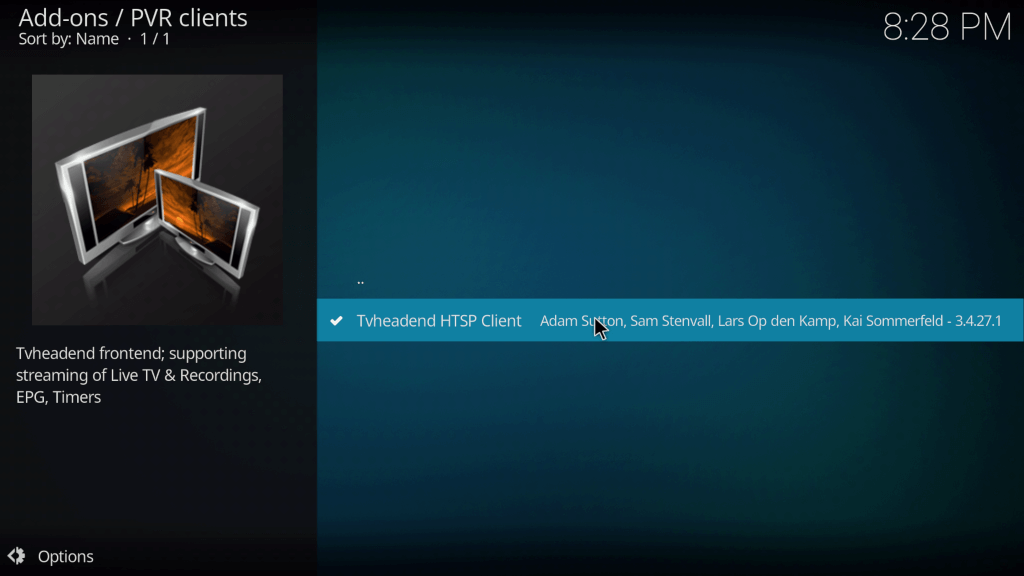

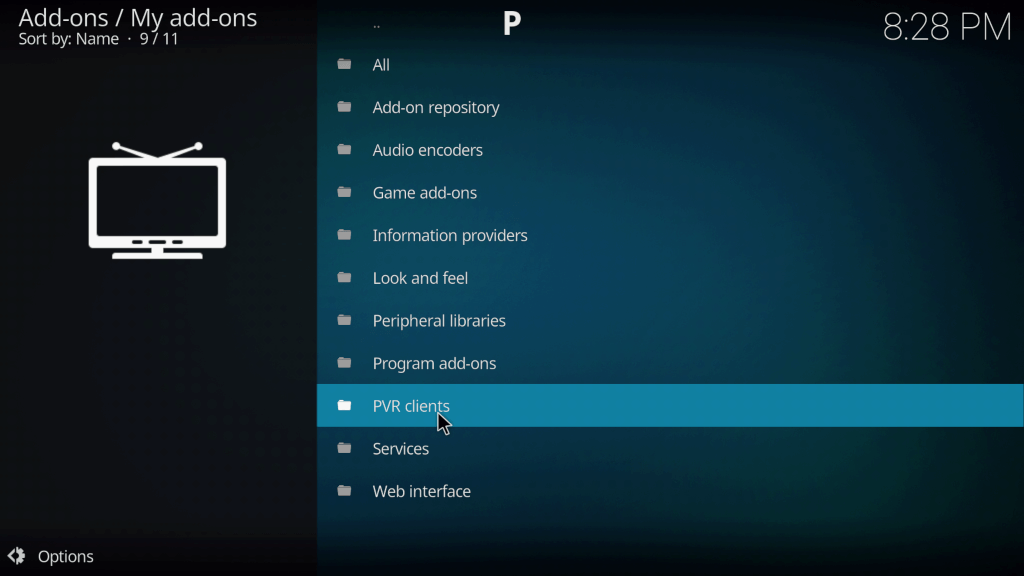

Accédez au menu principal et choisissez Modules complémentaires, puis Mes modules complémentaires, Clients PVR et enfin Tvheadend HTSP Client.

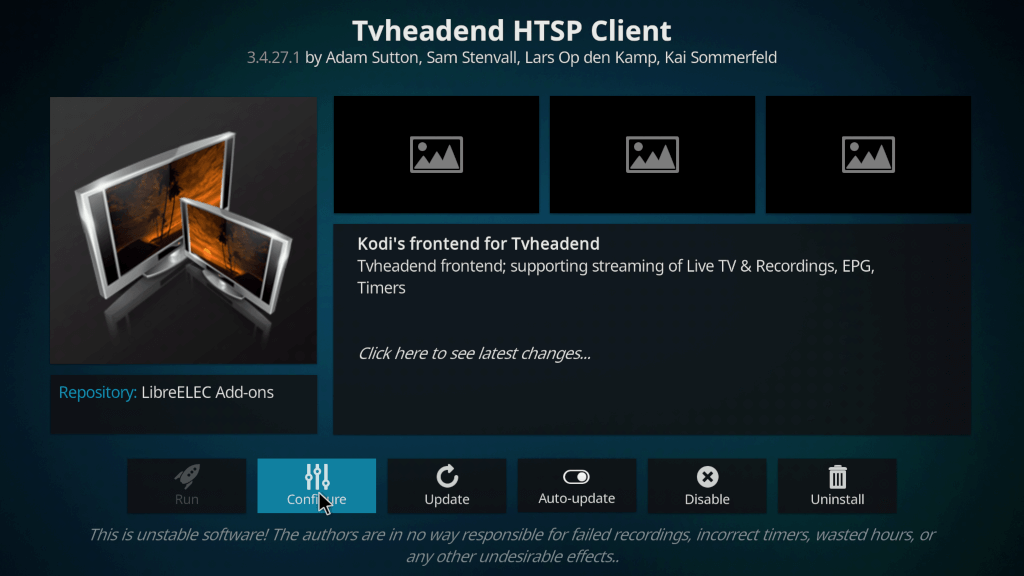

Cliquez sur « Configurer ».

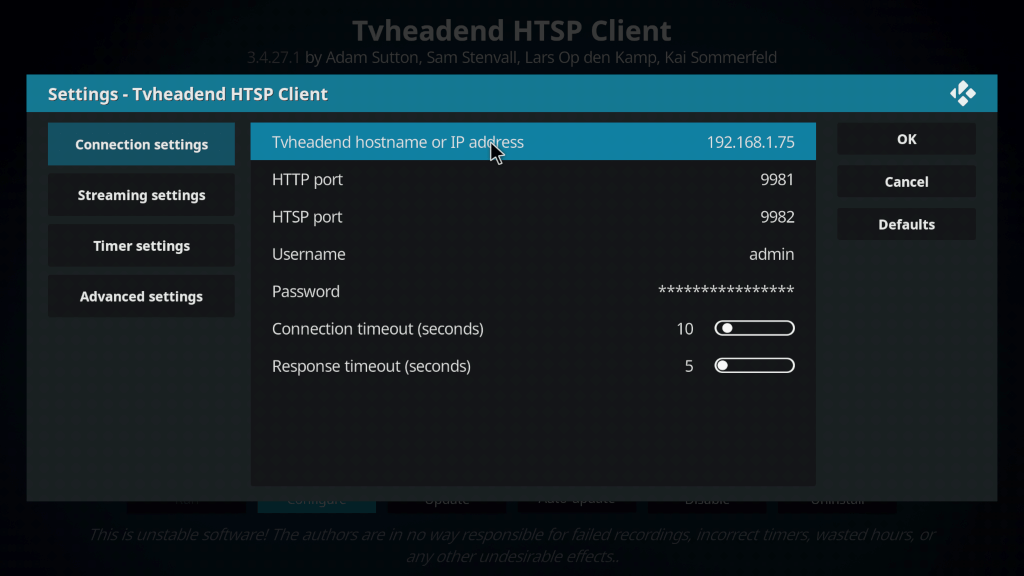

Entrez l’adresse IP de ce Raspberry Pi, celle que nous avons notée plus tôt, ainsi que le nom d’utilisateur et le mot de passe que nous avons choisis pour les droits d’administrateur lors de la configuration du serveur. Cliquez sur OK. À ce stade, vous devrez peut-être redémarrer votre Raspberry Pi.
Regarder la télévision

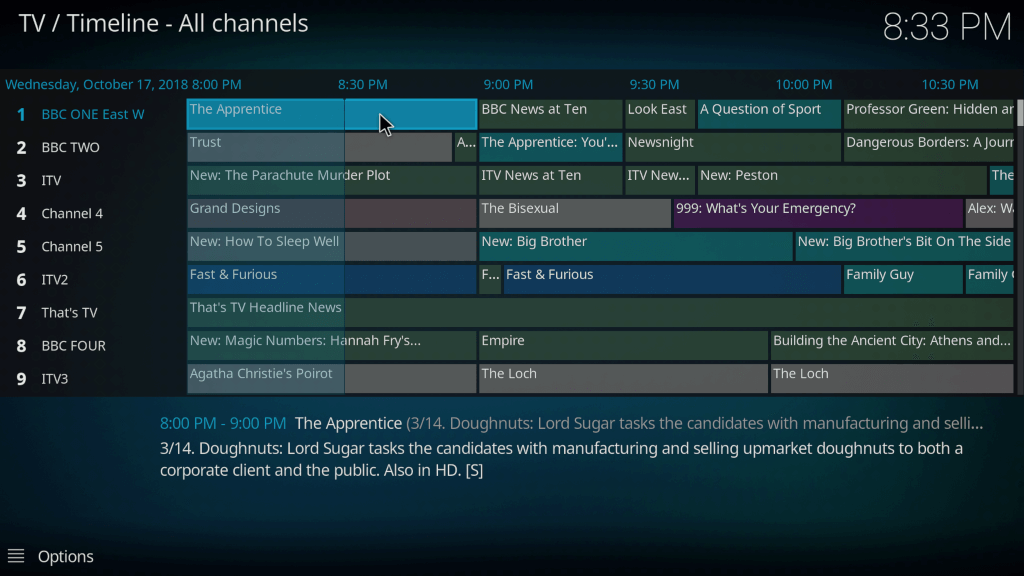

Maintenant, dirigez-vous vers la télévision, puis sur Chaînes ou Guide et asseyez-vous avec une belle tasse de thé et profitez de regarder Lord Sugar in the Apprentice (d’autres émissions sont disponibles, beaucoup d’entre elles en fait!).
Cliquez sur l’émission que vous souhaitez regarder et c’est parti!
Nous avons également un didacticiel pour démarrer avec OSMC si vous configurez votre centre multimédia à l’aide d’OSMC.
-
