Pratique avec le Breadboard Pi Bridge de @ RasPiO1 pour le Raspberry Pi – une plate-forme de prototypage simple et très solide

Mon dernier message était d’annoncer le dernier projet de financement participatif d’Alex Eames, le Breadboard Pi Bridge. Maintenant que la poussière s’est légèrement Pi Wars 2019, J’ai eu la chance de jouer avec, donc je vais vous donner mon avis. Si vous voulez vous en procurer un, dirigez-vous vers RasPiO. Ils coûtent 12 £ plus les frais d’expédition (bon marché) en pré-commande et devraient être disponibles en mai.

Le Bridge est fourni sous forme de kit qui devra être soudé ensemble (mon unité d’examen a été pré-assemblée afin que je puisse l’utiliser plus rapidement!) Cela implique de fixer un en-tête femelle à 40 broches et un en-tête mâle à 30 voies sur le dessous du carte de circuit imprimé. Voici comment fonctionne le Bridge – vous placez l’en-tête femelle sur les broches GPIO de votre Pi, puis l’en-tête mâle se fente dans la platine d’essai fournie. Il s’agit d’une soudure assez simple – il vous suffit de vous assurer que vous ne soudez pas accidentellement des broches ensemble. Le kit est complété par trois morceaux de plexiglas noir – un pour tout tenir ensemble, un pour soulever la planche à pain collée et un pour couvrir (en option) le Raspberry Pi.

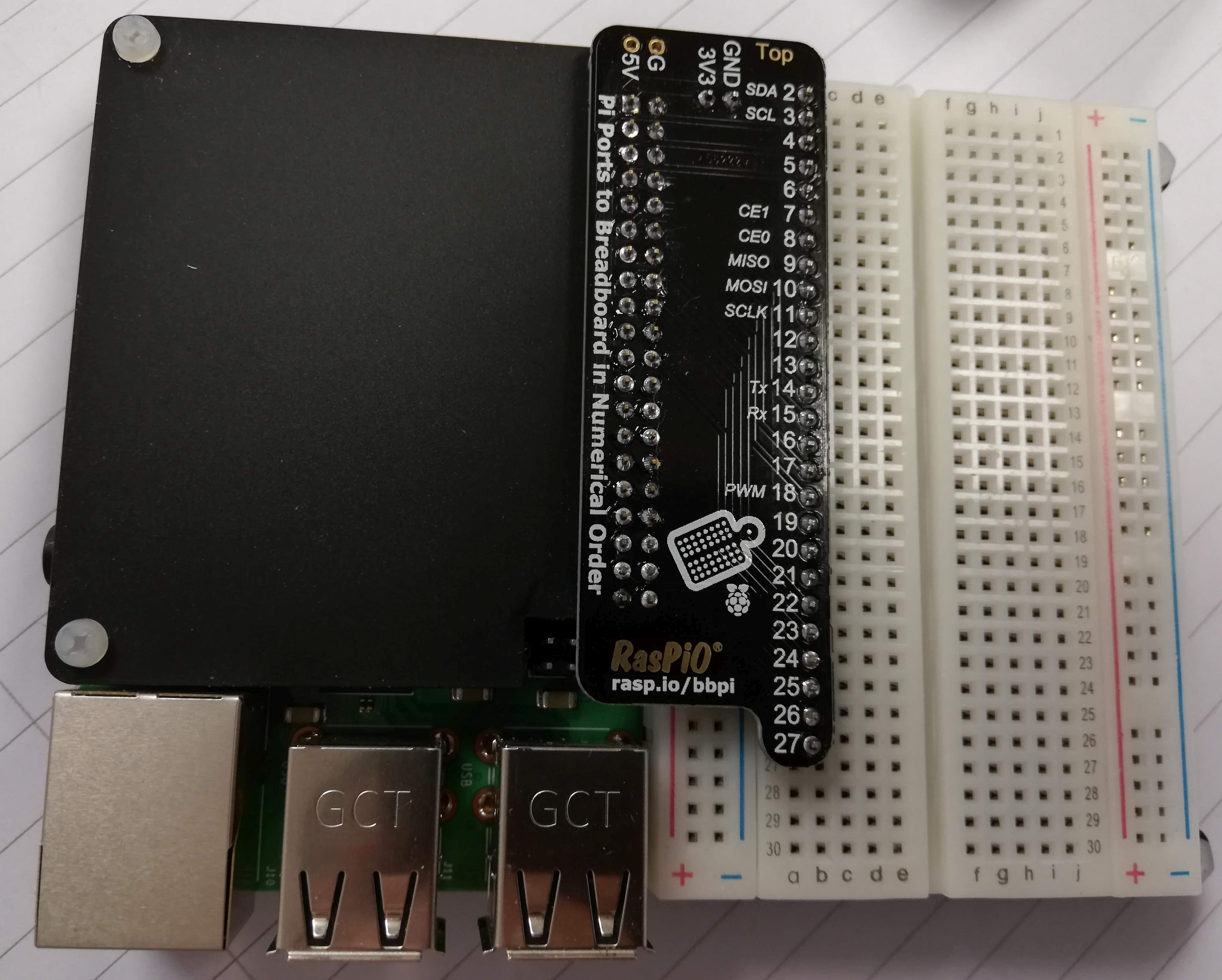

J’ai démonté le kit assemblé qu’Alex m’a envoyé, puis je l’ai remonté autour d’un Raspberry Pi 3B +, y compris le couvercle en plexiglas. J’avais besoin de casser le segment séparable du couvercle pour laisser de la place aux goupilles Power-over-Ethernet embêtantes qui ont été ajoutées au 3B +, ce qui était facile. Vous pouvez le voir sur la photo descendante ci-dessous:

blank

Après l’avoir finalement assemblé, j’ai été immédiatement frappé par la solidité de l’ensemble. C’est à mi-chemin entre une solution permanente et temporaire pour votre projet de planche à pain. C’est suffisamment permanent pour que, si vous êtes dans une situation éducative, un enfant ne puisse pas facilement retirer le pont du Pi, mais suffisamment temporaire pour que vous puissiez le faire avec un peu prudent Obliger.

L’une des meilleures choses à propos du Bridge est que les broches sont dans l’ordre séquentiel (système de numérotation Broadcom). Ce fut une excellente idée pour le RasPiO ProHATet c’est toujours une excellente idée maintenant. Cela signifie qu’il est beaucoup plus facile de trouver la bonne broche et de la programmer. GPIO Zero/ Python est idéal pour cela, bien sûr, et pour les projets simples, le Bridge est un formidable accompagnement.

Vous devrez certainement utiliser le fil de terre fourni pour amener le sol du rail gauche (dans l’image ci-dessus) au rail droit. Vous pouvez faire des projets de type LED rudimentaires sans le faire, mais si vous souhaitez le câbler avec plusieurs LED (ou d’autres composants), comme je l’ai dans l’image en haut, c’est la meilleure façon de rendre cela possible.

Dans l’ensemble, si vous voulez une plate-forme agréable et stable pour le prototypage avec une maquette, vous ne pouvez pas faire mieux que le pont Breadboard Pi. C’est solide, c’est joli et c’est assez simple à assembler. Le prix est correct, à seulement 12 £. Je l’ai soutenu et j’espère que vous envisagerez également de le faire. The Bridge est disponible en pré-commande auprès d’Alex chez RasPiO et devrait être livré en mai.
