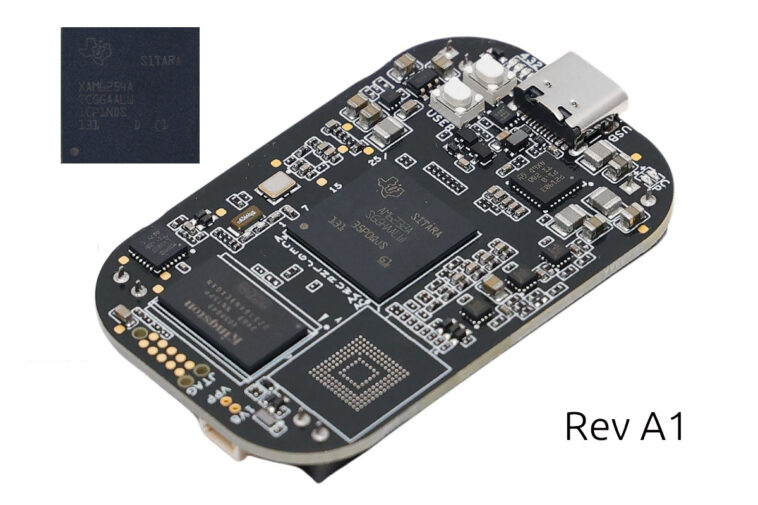

Le PocketBeagle 2 a été introduit pour la première fois avec un Sitara AM6232 à 1,0 GHz Texas Instruments Sitara AM6232 SOC GPULESS CORTEX-A53 en février avec Rev A0 du PCB. La Fondation Beagleboard.org a maintenant publié une nouvelle planche PocketBeagle 2 Rev A1 avec un SITARA de 1,4 GHz SITARA AM6254 quadricœur Cortex-A53 / Cortex-M4F SOC avec un GPU 3D.
Toutes les autres fonctionnalités restent les mêmes, avec un microcontrôleur Texas Instruments Texas MSPM0L1105 ARM CORTEX-M0 +, une mémoire LPDDR4 de 512 Mo, un emplacement pour carte microSD, un port USB de type C pour la puissance et la connectivité, un port de sonde de débogage Raspberry PI et deux en-têtes d’extension à 36 pins.
PocketBeagle 2 Rev A1 Spécifications:
- Soc principal – Texas Instruments AM6254
- Processeur
- Cortex-A53 à ARM 64 bits quad-core à 1,4 GHz
- ARM CORTEX-M4F CORE EN TEMPS REAL @ 400 MHz avec 256 Ko SRAM
- GPU – GPU 3D sans nom avec prise en charge de l’OpenGL 3.x / 2.0 / 1.1, Vulkan 1.2
- Sous-système d’unité en temps réel programmable double cœur (PRUSS) atteignant 333 MHz
- Appareil / gestionnaire d’énergie dédié
- Sécurité – Secure Boot and Truted Exécution Environment (TEE) Prise en charge
- Processeur
- MCU secondaire – Texas Instruments MSPM0L1105 ARM Cortex-M0 + Microcontrôleur fonctionnant à 32 MHz avec Flash 32 Ko, 4KB SRAM, ADC 12 bits, etc.…
- Mémoire système – 512 MB LPDDR4 SDRAM, 3200 MHz
- Stockage – emplacement pour carte microSD prenant en charge 1,8 V et 3,3 V
- Port USB – USB Type-C pour l’alimentation et la connectivité
- Extension – En-têtes d’extension 2x à 36 broches
- Entrées analogiques 8x
- 52x I / OS numérique
- USB à grande vitesse
- Périphériques d’interface numérique multiples
- Débogage
- Raspberry Pi Debug sonde Port UART compatible pour le débogage (connecteur JST-SH JST-SH à 3 broches)
- Empreinte à 10 broches JTAG TAG-Connect
- Mission
- Boutons d’alimentation et d’utilisateur / de démarrage
- Indicateurs LED – alimentation, charge de batterie, LED utilisateur 4x
- Alimentation électrique
- 5v / 1a via USB-C
- Cape Header Vin (5V / 1A)
- TPS6521903 PMIC
- Dimensions – 55 x 35 mm
- Poids – 12,7 grammes
La Pocket Beagle 2 Rev A1 n’a pas de sortie vidéo, donc le GPU n’est pas super utile, sauf si vous utilisez pour les applications GPU à usage général (GPGPU), ou si les signaux MIPI DPI ou OLDI / LVDS sont exposés via les en-têtes d’extension pour une future carte d’expansion de CAPE.
Bien que le SOC ait changé, la façon de commencer avec la carte est la même, et les utilisateurs sont invités à flasher une image Debian 12 sur une carte microSD. La page de documentation a tous les détails, bien qu’il doit encore être mis à jour car la section «démos et tutoriels» est vide.

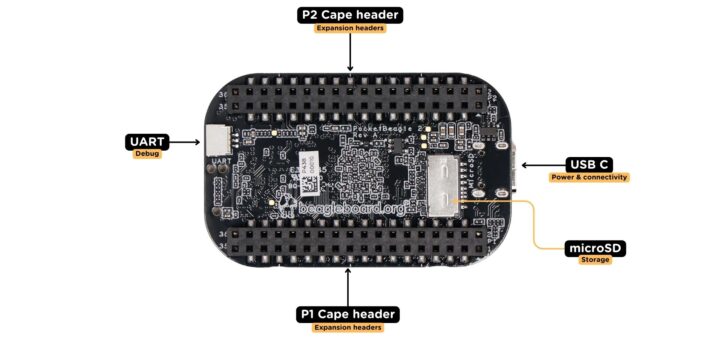

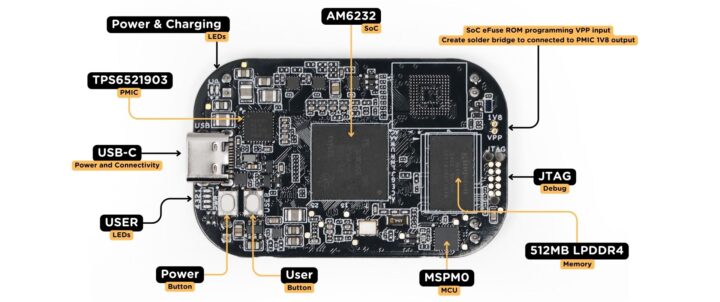

Le conseil d’administration du Rev A1 est suffisamment nouveau pour que toutes les photos de cet article et la documentation officielle soient toujours pour le conseil d’administration Rev A0. La bonne nouvelle est que l’on nous dit que le prix est le même pour la nouvelle carte quad-core, et cela va à environ 29 $ sur Mouser ou Digikey. Je ne trouve aucune mention de Rev A0 ou Rev A1 sur la boutique en ligne, mais un récent post de Forum sur Beagleboard.org confirme que les deux ne vendent que la version quad-core.
Via Electronics Weekly.
