Comment assembler notre plaque de montage Zero pour caméra de haute qualité!
Nomenclature

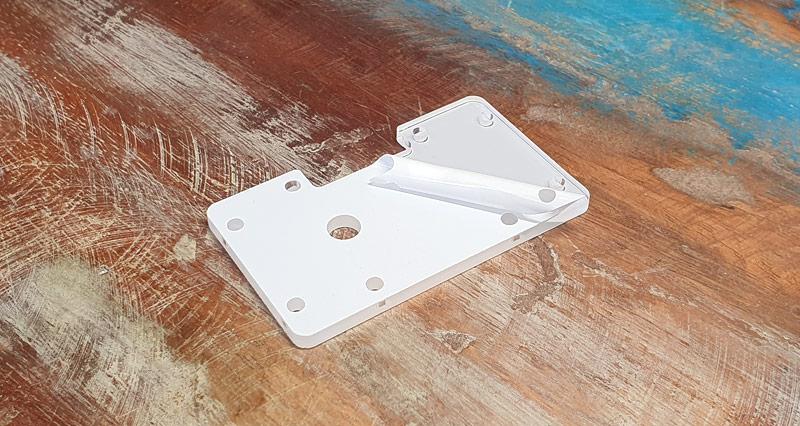

1. Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage (c’est * très * thérapeutique), il suffit de le décoller

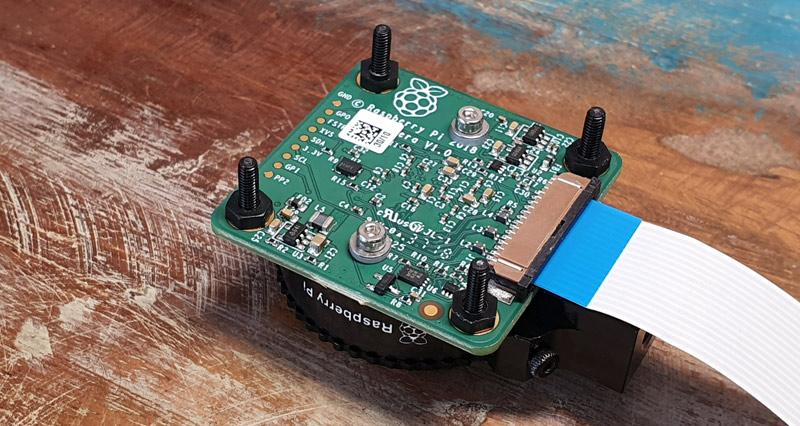

2. Éloignons-nous un peu du chemin! Fixez les vis 10 mm M2,5 au PCB de la caméra à l’aide des écrous fournis. Ces écrous agiront comme des entretoises, protégeant les composants du PCB contre les dommages.

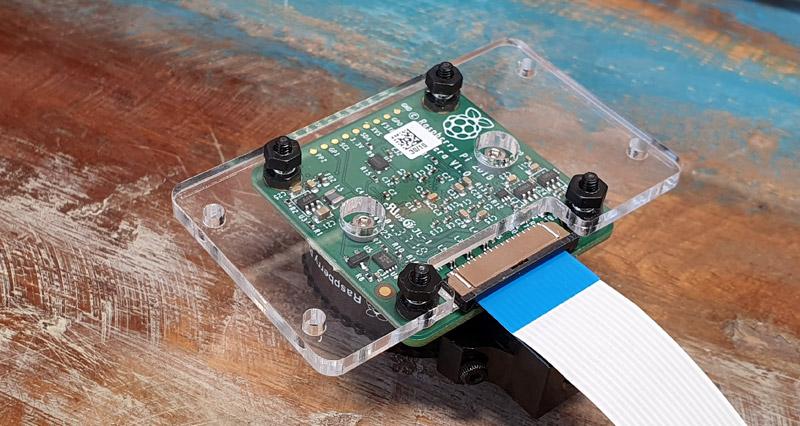

3. Fixez la caméra Raspberry Pi à la plaque de montage avec les écrous restants.

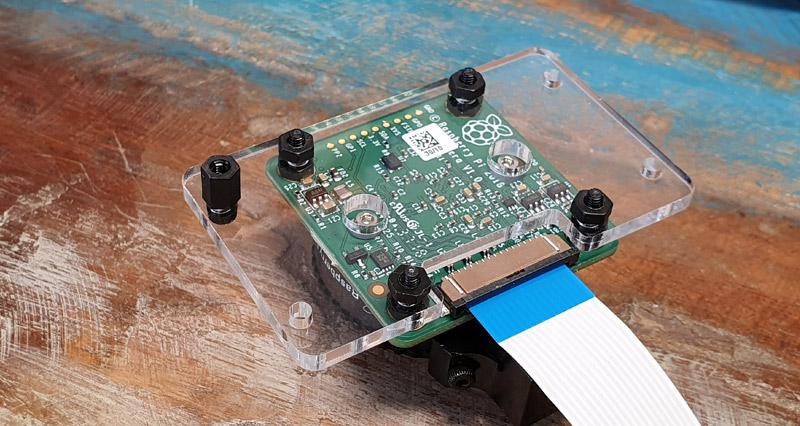

4. À l’aide des petites vis noires de 5 mm, fixez les entretoises à l’arrière de la plaque de montage

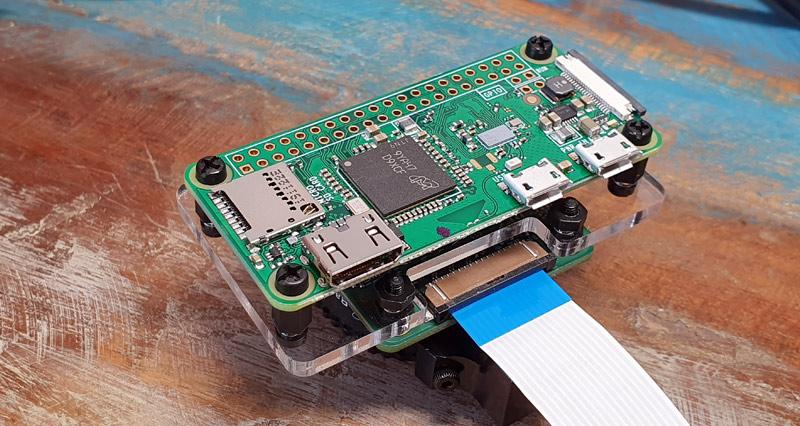

5. Déposez votre Raspberry Pi Zero sur le dessus et fixez-le en place avec les vis de 5 mm restantes.
6. Viola! Affaire terminée!
REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède (seulement une fois que vous avez retiré le Raspberry Pi / Camera!). N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
