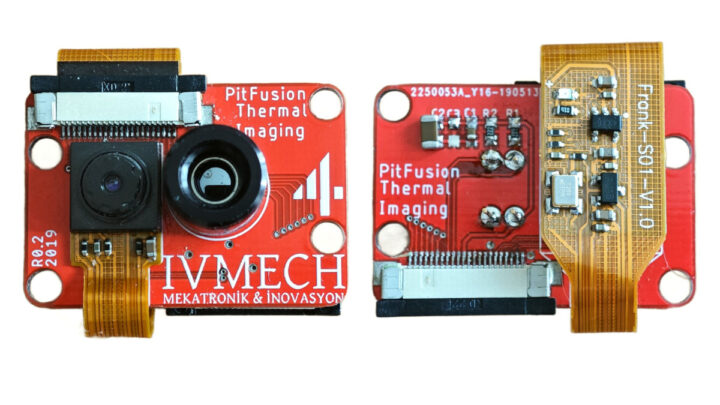

Pitfusion d’Ivmech Mechatronics est un imageur thermique conçu pour le Raspberry Pi basé sur un capteur thermique MLX90640 32 × 24 et un capteur RVB Adafruit 0v5647 comparable au module de caméra Rasfbert PI V1.3.
Le kit permet aux utilisateurs de capturer simultanément des images thermiques et visibles et peut être utile pour l’automatisation, la robotique, la sécurité (détection de mouvement humain / animal de compagnie), la mesure de la température sans contact et les applications de surveillance environnementale.
Spécifications de pifusion:
- Capteur thermique – Adafruit LX90640 avec un réseau de 32 x 24 pixels
- Capteur de la caméra – Adafruit 0v5647 comparable au module de caméra RPI v1.3 avec une résolution 2592 x 1944
- Plage de températures – -40 ° C à 300 ° C
- Fréquence d’images – jusqu’à 32 Hz (thermique), 30 ips (caméra)
- Plage spectrale – 8 µm à 14 µm (optimal pour le corps humain et la détection d’objets)
- Interfaces hôte – I2C pour capteur thermique, CSI pour la caméra)
- Dimensions – 40 x 30 x 10 mm
- Poids – 15 grammes
Ivmech dit que l’imageur thermique est compatible avec le Raspberry Pi et prend en charge la programmation Python, l’OpenCV et les API personnalisées. Vous trouverez toutes les ressources sur GitHub, y compris un script Python utilisé pour visualiser les couches thermiques et RVB avec transparence réglable, des instructions pour utiliser le module avec Raspberry Pi OS, et bientôt, les fichiers de conception matérielle.
Ce n’est pas la première fois que nous remarquons le capteur thermique MLX90640 à basse résolution utilisé dans le matériel du fabricant, et l’unité M5Stack Thermal Camera 2 combine le capteur avec un SoC sans fil ESP32. Un avantage de la pitfusion est qu’il intègre thermique et RVB dans un seul module, une fonctionnalité généralement disponible sur des modules plus chers.
| Pittfusion | Module d’imagerie thermique | Caméra thermique IR | PureThermal 3 | Tracam thermique | |
|---|---|---|---|---|---|
| Fabricant | Ivmech Mechatronics | Waveshare | Adafruit | Groupgets | Lextar |
| Résolution thermique | 32 x 24 | 80 x 62 | 32 x 24 | 160 x 120 | 324 x 256 |
| Fréquence d’images thermique | Jusqu’à 32 Hz | Jusqu’à 25 Hz | Jusqu’à 32 Hz | Inconnu | Inconnu |
| Capteur d’image | 5 MP | Aucun | Aucun | Aucun | ~ 2 MP (estimé) |
| Superposition thermique | Oui | Non | Non | Non | Non |
| Prix | 140 $ | 89 $ | 75 $ | 383 $ | > 400 $ |

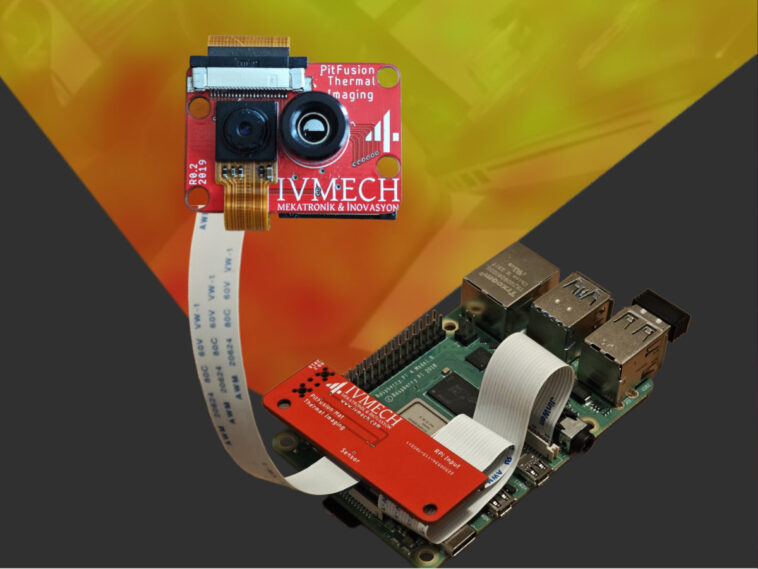

L’imageur thermique Pitfusion de Raspberry Pi SBCS est désormais offert sur la fourniture de la foule. Un engagement de 140 $ est requis pour le kit standard Pitfusion avec le module, un chapeau de Raspberry Pi PI et un câble FFC. L’expédition ajoute 8 $ aux États-Unis, 18 $ au reste du monde, et les livraisons devraient commencer en septembre 2025. Ce n’est pas tout à fait la première caméra Raspberry Pi de la société, comme nous l’avons déjà écrit sur la carte de rupture Stéréo CM IVPORT pour la module Raspberry Pi Compute pour deux caméras.
