PiPodCorder et une plaque proto – mise à jour du projet

le Projet PiPodCorder progresse, quoique lentement. Jusqu’à présent, j’ai réussi à ajouter les éléments suivants à mon Pi:

Pour commencer, j’ai construit mes circuits sur une maquette. C’était bien, mais j’ai décidé que je voulais quelque chose de plus permanent et moins sujet aux accidents. Le Breadboarding est excellent si vous voulez pouvoir déplacer facilement les fils lorsque vous faites une erreur, mais bien sûr, cela signifie également que les fils sortent très facilement.

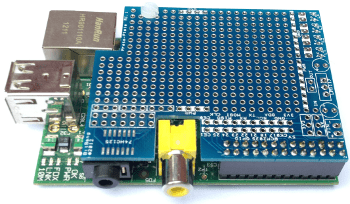

Pour cela, je suis allé avec un Proto-plaque de BitBang.co.uk. La carte est très solide, très bien faite et dispose d’une zone de prototypage de taille décente. La meilleure chose est que la surface correspond à l’empreinte du Pi. Les composants que j’ai ajoutés ne le font pas, comme vous le verrez sur les images ci-dessous, mais cela n’a jamais été ma principale préoccupation.

Les connexions à souder sur la carte m’ont amené à utiliser bien soudure au plomb. Cela m’a donné des temps de soudure beaucoup plus rapides et des connexions plus faciles à gérer, sans parler de me donner des résultats beaucoup plus nets. (Merci à la masterclass de Peter Onion au Raspberry Pi Milton Keynes, Je soude maintenant correctement aussi.)

Même avec la soudure fine et la technique améliorée, mon câblage (voir ci-dessous) est encore un peu désordonné, mais il a fait le travail et je suis plutôt fier de pouvoir le faire fonctionner éventuellement.

Je dis finalement… Après avoir suivi un tutoriel sur la connexion du LCD et trouvé la résistance appropriée pour le rétroéclairage à l’aide d’un potentiomètre, j’ai naturellement remplacé le pot par une résistance normale. Cela aurait dû marcher… mais pas. L’écran LCD a obstinément refusé de fonctionner; Il s’est allumé, mais aucun texte n’y est apparu lorsque j’ai exécuté mes scripts. Cue beaucoup d’utilisation d’un multimètre pour déterminer si j’avais fait les connexions correctement. J’ai finalement retrouvé le problème et constaté que, plutôt que de fournir une résistance entre la broche du rétroéclairage et un contact sous tension, la connexion devrait plutôt être établie de la broche au sol. Je ne sais toujours pas exactement pourquoi, mais le recâblage de la carte pour ce faire a finalement permis de le faire fonctionner correctement. L’ironie est que si j’avais réalisé cela lorsque j’ai construit le circuit pour la première fois, cela aurait fonctionné la première fois.

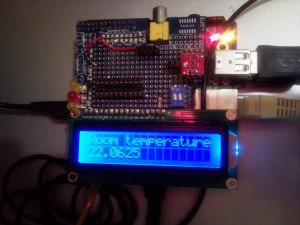

Mon PiPodCorder (voir photo, à gauche) mesure maintenant la température de la pièce (enfin, cette partie de la pièce qui est de toute façon près du capteur!) Et l’affiche sur l’écran LCD.

Ma tâche suivante est de modifier le script Python qui exécute la chose pour faire un «  ping  » ultrasonique actif pour mesurer la distance (cette partie est déjà terminée) et l’afficher à l’écran (cette partie ne l’est pas).
