Pineboards ajoute quatre autres cartes Raspberry Pi 5 PCIe HAT+ avec emplacement PCIe x4, prise mPCIe, prise en charge Coral Dual Edge TPU et ports audio

Pineboards, anciennement connu sous le nom de PineBerry, a lancé quatre nouveaux Raspberry Pi HAT+ avec une interface PCIe : le Hat uPCIty Lite, HatDrive ! Piano, Hat mPCIe et Hat Ai ! Double.

La société polonaise a décidé de changer le nom de Pineberry en Pineboards puisque le nom « berry » impliquait qu’elle fabriquait des ordinateurs monocarte, alors que Pineboards, à ne pas confondre avec les cartes Pine64, ne le fait apparemment pas :). Jetons néanmoins un coup d’œil aux quatre nouvelles cartes HAT+.

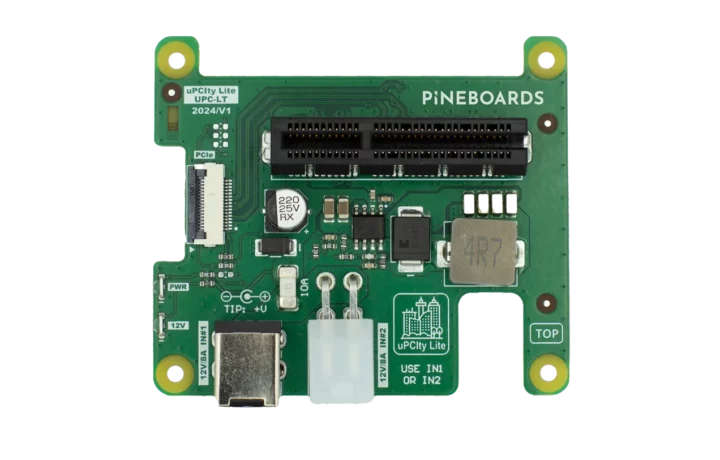

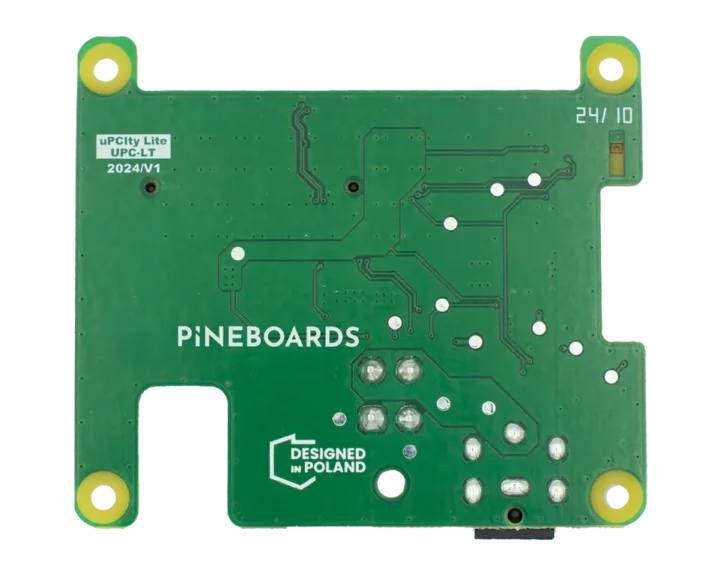

Hat uPCIty Lite – Emplacement PCIe x4 et alimentation ATX

Caractéristiques:

• SBC pris en charge – Raspberry Pi 5 et autres SBC avec un connecteur FPC PCIe 16 broches compatible et un facteur de forme
• PCIe
  • Connecteur PCIe FPC 16 broches (entrée)
  • Emplacement PCIe X4 (sortie) pour connecter des cartes PCIe telles que des cartes graphiques NVIDIA ou AMD ; Remarque : seuls les PCIe x1 Gen2 et Gen3 sont pris en charge
• Divers – LED 12 V et PWR
• Source de courant
  • 12 V/8 A via connecteur d’alimentation ATX
  • 12 V/8 A via une prise d’alimentation
  • Sécurité – L’alimentation électrique PCIe Express est isolée du Raspberry Pi 5
• Dimensions – 65 x 56,50 mm ; Compatible HAT+, PCB 4 couches

Ce Hat est livré avec un câble ruban FPC PCIe, des broches d’espacement et des vis M2.5, il vous suffit donc d’ajouter votre Raspberry Pi 5 SBC et une carte PCIe (graphique, réseau, etc.) de votre choix pour commencer.

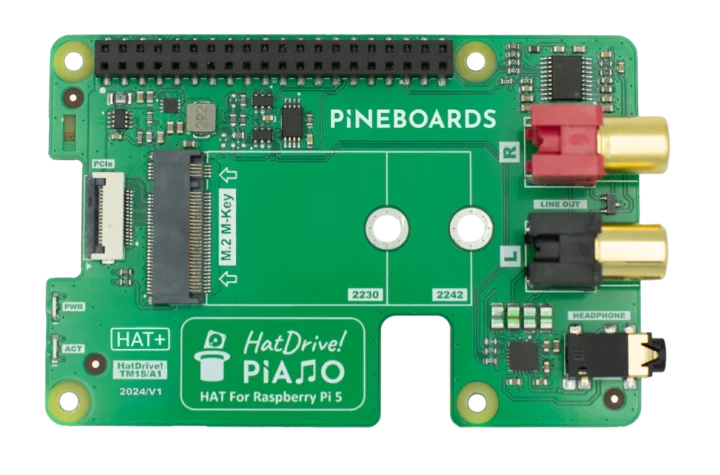

HatDrive! Piano – Le stockage NVMe rencontre l’audio

Caractéristiques:

• SBC pris en charge – Raspberry Pi 5 et autres SBC compatibles
• Interfaces hôtes
  • Connecteur PCIe FPC 16 broches
  • En-tête GPIO Raspberry Pi 40 broches
• Stockage – Socket M.2 Key-M 2230/2242 pour SSD NVMe (PCIe x1 Gen2 ou Gen3 uniquement)
• l’audio
  • Prise casque 3,5 mm (qui a été supprimée du Pi 5, mais présente dans toutes les versions précédentes) avec amplificateur casque
  • Sortie ligne RCA
  • DAC audio stéréo 112 dB de Texas Instruments avec interface PCM 32 bits, 384 kHz
• Extension – Chapeau Raspberry Pi 40 broches
• Divers
  • LED PWR et ACT (activité M.2)
  • Mémoire EEPROM I2C dédiée avec HAT ID, permettant une identification et une configuration avancées.
• Gestion de l’alimentation
  • Surveillance et diagnostic continus du bus d’alimentation, mesure des paramètres de tension, de courant et de puissance en temps réel via une interface I2C.
  • Régulateur de tension intégré délivrant jusqu’à 3 A pour le rail d’alimentation 3,3 V, conforme à la norme M.2 (NGFF).
  • Options d’alimentation de la carte M.2 – câble plat FPC PCIe ou connecteur GPIO 40 broches.
• Dimensions – 65 x 56,50 mm ; Compatible HAT+, PCB 4 couches

La carte est livrée avec un câble plat FPC PCIe, des broches d’espacement, des vis M2.5, une broche d’espacement pour le montage de la carte M.2 et un connecteur HAT mâle-femelle à 40 broches.

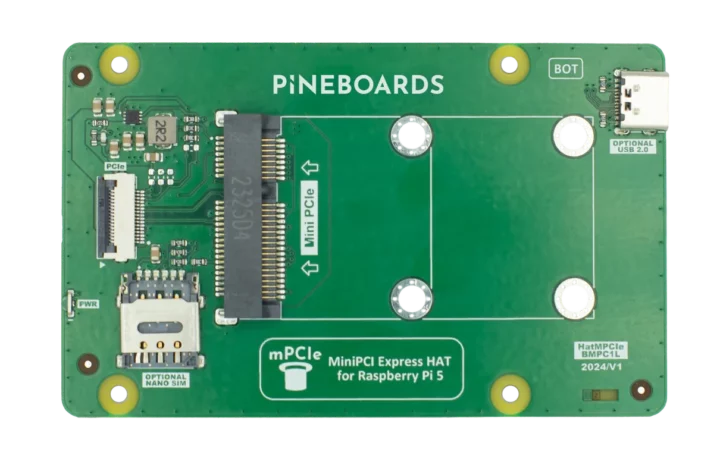

Hat mPCIe – Connectivité cellulaire et WiFi via PCIe ou USB

Caractéristiques:

• SBC pris en charge – Raspberry Pi 5 et autres SBC compatibles
• Interfaces hôtes
  • Connecteur PCIe FPC 16 broches
  • Connecteur USB 2.0 Type-C pour utiliser le module mini PCIe avec un autre hôte
• Prise mPCIe avec carte Nano SIM pour modules WiFi et cellulaires ; prend en charge PCIe x1 Gen2 ou Gen3 uniquement
• Source de courant
  • Régulateur de tension intégré capable de fournir jusqu’à 3 A pour le rail d’alimentation 3,3 V
  • Entrée via un connecteur PCIe FPC 16 broches ou un port USB-C
• Dimensions – 65 x 56,50 mm ; Compatible HAT+, PCB 4 couches

La carte HAT+ est livrée avec un câble plat FPC PCIe, des broches d’espacement, des vis M2,5 et des entretoises pour connecter une carte mPCIe.

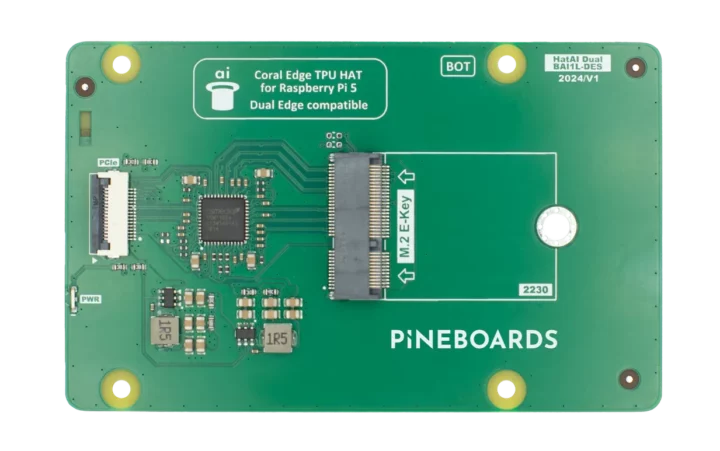

Chapeau IA ! Dual – Google Coral Dual Edge TPU pour le Raspberry Pi 5

Caractéristiques:

• SBC pris en charge – Raspberry Pi 5 et autres SBC compatibles
• Interface hôte – connecteur PCIe FPC 16 broches
• Prise M.2 Key-E 2230 compatible avec le module M.2 Google Coral Dual Edge TPU
• Commutateur de paquets PCIe ASM1182E intégré pour partager la seule voie PCIe entre deux TPU. Remarque : Pineboards affirme que les performances de traitement sont toujours jusqu’à deux fois supérieures à celles du module TPU standard, car la plupart des transferts de données se produisent lorsque votre application charge les modèles TensorFlow.
• Divers – LED pour surveiller l’entrée d’alimentation de la carte
• Gestion de l’alimentation – Régulateur de tension intégré capable de fournir jusqu’à 3 A pour le rail d’alimentation 3,3 V, adhérant à la norme M.2 (NGFF).
• Dimensions – 65 x 56,50 mm ; Compatible HAT+, PCB 4 couches

La carte est livrée avec un câble ruban FPC PCIe, des broches d’espacement pour la monter sur le Raspberry Pi SBC, des vis M2.5 et une broche d’espacement pour le montage de la carte M.2.

Tarifs

Les quatre cartes HAT+ sont disponibles aux prix suivants :

Les frais de port ne sont pas inclus mais deviennent gratuits vers la plupart des pays pour les commandes supérieures à 250 euros.
