PicoPD Pro – Une carte de développement RP2040 open source avec prise en charge USB PD jusqu’à 30 V

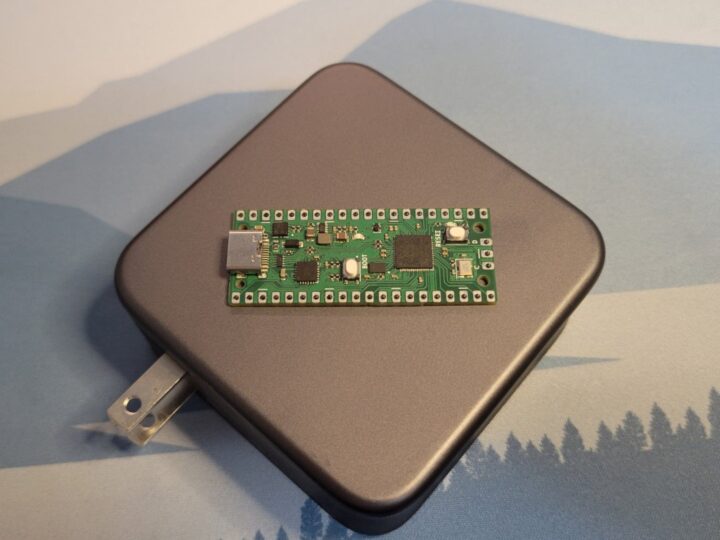

Le PicoPD Pro est une carte de développement Raspberry Pi RP2040 open source qui intègre la prise en charge USB PD jusqu’à 30 V et des fonctionnalités telles que la négociation de tension et l’alimentation électrique tout en conservant la fonctionnalité Raspberry Pi Pico.

Il comprend le contrôleur d’évier AP33772S USB-C PD3.1 de Diodes Incorporated. L’AP33772S prend en charge l’intégralité de la spécification USB-C PD 3.1, y compris la plage de puissance étendue (EPR)/l’alimentation en tension réglable (AVS) jusqu’à 28 V et l’alimentation programmable (PPS) jusqu’à 21 V.

La carte de développement PicoPD Pro USB PPS/AVS est idéale pour alimenter des appareils ayant des exigences spécifiques, tels que les cartes de commande de moteur, les pilotes de LED, les chargeurs de batterie personnalisés et d’autres applications haute puissance. Il dispose également d’une sortie rail 5 V pour les applications moins exigeantes. Il peut également être utilisé comme carte d’évaluation AP33772S. Nous avons déjà vu d’autres solutions USB-C PD telles que Spark Analyzer, le contrôleur LED YLC et l’USB Insight Hub, qui peuvent servir un objectif similaire.

Spécifications du PicoPD Pro :

• Microcontrôleur – Microcontrôleur Raspberry Pi RP2040 dual-core Cortex-M0+ @ jusqu’à 133 MHz avec 264 Ko de SRAM
• Stockage – Flash QSPI intégré de 16 Mo
• USB – Port USB Type-C pour l’alimentation, les données et la programmation

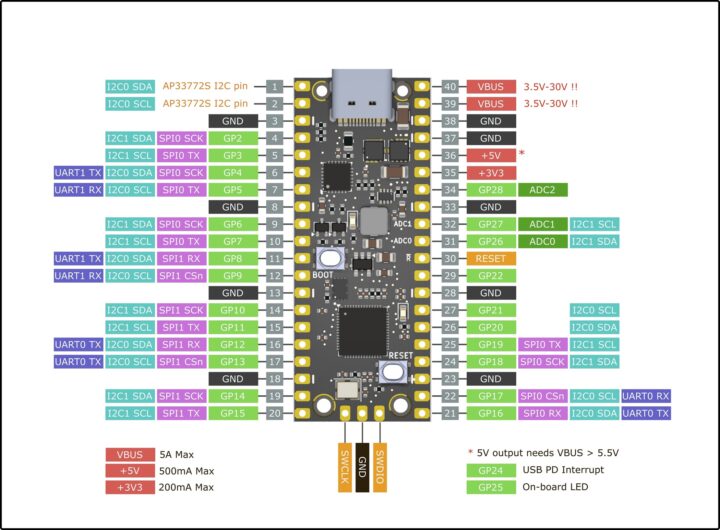

• Extension – 2x connecteurs 20 broches avec I2C, SPI, UART, GPIO
• Débogage – USB-C et SWD
• Divers – 1x LED verte contrôlable par l’utilisateur, bouton de réinitialisation, bouton de démarrage,
• Pouvoir
  • USB-C PD
    • Contrôleur d’évier Diodes Incorporated AP33772S connecté via I2C
    • Prise en charge du protocole : profil fixe standard, PPS, EPR, AVS jusqu’à 30 V
      • PPS : incrément de 100 mV, incrément de 250 mA
      • AVS : incrément de 200 mV, incrément de 250 mA
    • Courant jusqu’à 5A en continu
    • Alimentation à découpage 5 V à 500 mA
    • Régulateur à faible chute de tension 3,3 V à 200 mA
    • Surveillance de la température intégrée sur le circuit (température maximale de 68 °C à une charge de 5 A)
    • Surveillance intégrée du courant et de la tension
• Dimensions – 51 x 21 mm (facteur de forme Raspberry Pi Pico)

Le PicoPD Pro est open source, avec des schémas matériels, du code Arduino (principalement pour le contrôle AP33772S sur I2C) et d’autres documentations dans le référentiel GitHub. La carte peut être programmée à l’aide d’Arduino IDE ou de Microsoft VSCode avec PlatformIO.

La carte de développement USB PD PicoPD Pro Raspberry Pi RP2040 est au prix de 22 $ sur Tindie et Lectronz. Le vendeur, CentyLab LLC, recommande également un répartiteur d’alimentation/données USB-C pour l’alimentation USB et le débogage série simultanés. Plus d’informations sont disponibles sur la page du projet Hackaday.
