Le PhaseLatch Mini se positionne comme un numériseur SDR abordable basé sur le microcontrôleur STM32. Comme le rapporte cnx-software, cet appareil s’inscrit dans la lignée du Phase Loom, qui inclut un tuner intégré. Son format compact en fait un choix idéal pour les expérimentations dans les bandes HF, FM, et VHF.
210 000 échantillons par seconde : Le PhaseLatch Mini et son ADC 12 bits

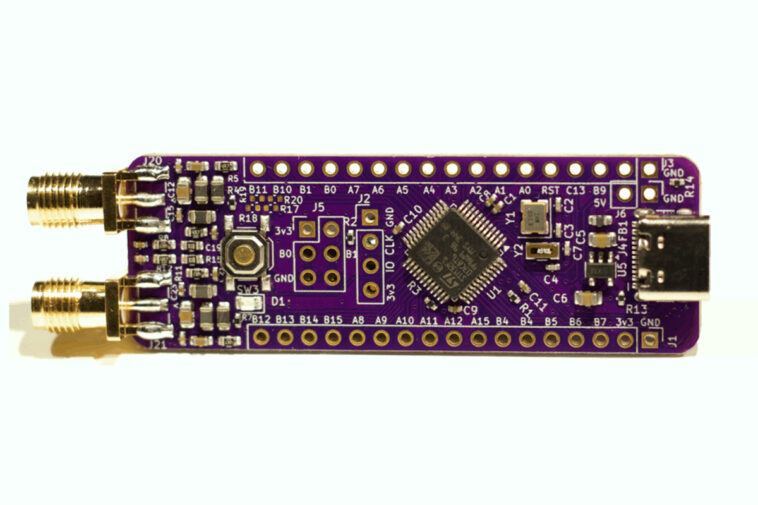

Cette carte innovante est équipée de deux convertisseurs analogique-numérique (CAN) 12 bits qui permettent d’effectuer des échantillonnages simultanés des signaux I et Q. En combinant ces deux lectures, elle génère un mot de données de 32 bits et transmet les informations via USB à une cadence de près de 210 000 paires d’échantillons I/Q par seconde. Pour ce faire, elle utilise une interface USB CDC standard, facilitant la connexion avec d’autres appareils. De plus, elle est dotée d’entrées SMA, d’un réseau de filtres passe-bas d’environ 100 kHz, ainsi que d’une connectivité USB-C, assurant une alimentation stable et filtrée par ferrite.
Le PhaseLatch Mini offre d’autres caractéristiques fiables comme le réglage dynamique de la minuterie et un chemin d’alimentation USB conçu pour maintenir un streaming à haut débit, sans nécessité de verrouillage.
ST STM32F103C8 à 72 MHz : Performances comparatives avec HackRF et RTL-SDR
Le PhaseLatch Mini utilise le microcontrôleur ST STM32F103C8, qui fonctionne à une fréquence de 72 MHz. En comparaison avec d’autres dispositifs tels que le HackRF Pro, capable de recevoir et émettre entre 100 kHz et 6 GHz avec un échantillonnage I/Q de 20 MSPS, ou des modèles plus abordables comme le RTL-SDR Blog V4, le PhaseLatch Mini se distingue par sa capacité à capturer des signaux I/Q à un format double ADC 12 bits. Il conserve un bon niveau de performance grâce à un chemin d’alimentation USB optimisé pour un streaming stable à environ 210,5 000 paires I/Q par seconde.
Cette approche permet au PhaseLatch Mini d’offrir une qualité de signal supérieure par rapport à celle des récepteurs de type dongle, tout en étant plus accessible que de nombreuses solutions SDR haut de gamme, garantissant ainsi une fidélité I/Q élevée.
399,00 DKK ou 30,69 USD : Accessibilité du PhaseLatch Mini
Le PhaseLatch Mini est proposé au prix de 199,00 DKK, ce qui correspond à environ 30,69 $ USD. Pour ceux qui recherchent également un tuner, le Phase Loom est disponible pour 300,00 DKK ou environ 46,27 $ USD. Ces tarifs rendent le PhaseLatch Mini et ses accessoires très attractifs pour les passionnés de radio définie par logiciel.
Pour davantage d’informations, vous pouvez consulter le blog de Nielsen ainsi que le code disponible sur le GitHub de AndersBNielsen dédié à cette plateforme.
Via Hackster.io
