pH-mètre utilisant Arduino Uno et écran LCD

pH-mètre utilisant Arduino Uno – Aperçu rapide

Temps de construction : 2-4 heures | Coût: 30-50 $ | Difficulté: Débutant-Intermédiaire

Ce que vous apprendrez : Interface de capteur analogique, écran LCD I2C, étalonnage du capteur de pH, programmation Arduino

Applications : Surveillance de la qualité de l’eau, gestion d’aquarium, tests agricoles, traitement des eaux usées

Caractéristiques techniques :

Équation de Nernst :

E = E0  - 2.3 (RT/nF) ln Q
Where
Q= Reaction coefficient
E = mV output from the electrode
E0 = Zero offset for the electrode
R = Ideal gas constant= 8.314 J/mol-K
T = Temperature in ºK
F = Faraday constant = 95,484.56 C/mol
N = Ionic Charge

Dépôt GitHub

Foire aux questions (FAQ)

T1. Qu’est-ce que le pH et pourquoi le mesurer ?
Le pH vous indique à quel point un liquide est acide ou basique (0 = acide, 14 = basique, 7 = neutre). Utile pour les piscines, l’agriculture, les laboratoires ou tout simplement le bricolage.

Q2. Comment fonctionne le capteur Gravity pH ?
La sonde en verre réagit aux ions hydrogène → crée une petite tension → le panneau de signalisation la nettoie → Arduino la lit comme une valeur analogique → convertie en pH.

Q3. De quelles pièces ai-je besoin ?

• Arduino Uno
• Capteur de pH analogique par gravité + carte
• Écran LCD 16×2 avec I2C
• Fils de liaison + planche à pain

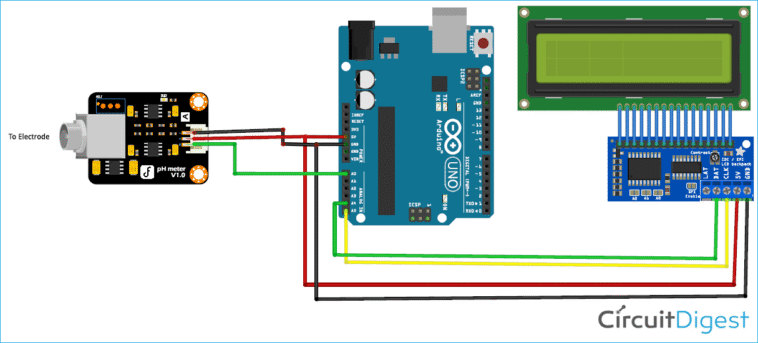

Q4. Comment puis-je le câbler ?

• Carte capteur → Arduino
• V+ → 5V
• G → GND
• Po → A0
• L’écran LCD passe sur les broches I2C (SDA/SCL). Fait.

Q5. Pourquoi ai-je besoin d’un étalonnage ?
Les sondes dérivent. Il n’y en a pas deux exacts. Calibrez pour que vos lectures correspondent aux valeurs réelles.

Q6. Comment calibrer ?
Trempez-le dans une solution connue (par exemple un tampon pH 7). Si Arduino indique 6,5, augmentez la valeur d’étalonnage dans le code de +0,5. Répétez jusqu’à ce que cela corresponde.

Q7. Quelle est sa précision ?
Un pH d’environ ±0,1 à température ambiante est suffisant pour un usage amateur.

Q8. Des conseils d’entretien pour la sonde ?

• Gardez-le humide (conservez-le dans une solution KCl).
• Rincer à l’eau distillée après utilisation.
• Ne le mettez pas dans des objets chauds/corrosifs.

Q9. Puis-je l’utiliser pour une surveillance 24h/24 et 7j/7 ?
Bien sûr, mais calibrez souvent et remplacez la sonde tous les quelques mois. Les sondes bon marché ne durent pas éternellement.

Q10. Où puis-je utiliser ce pH-mètre Arduino ?
Analyses de sol, aquariums, piscines, produits chimiques de bricolage, laboratoires scolaires ou tout projet où l’acidité/alcalinité est importante.

Projets associés de surveillance et de mesure de l’eau Arduino

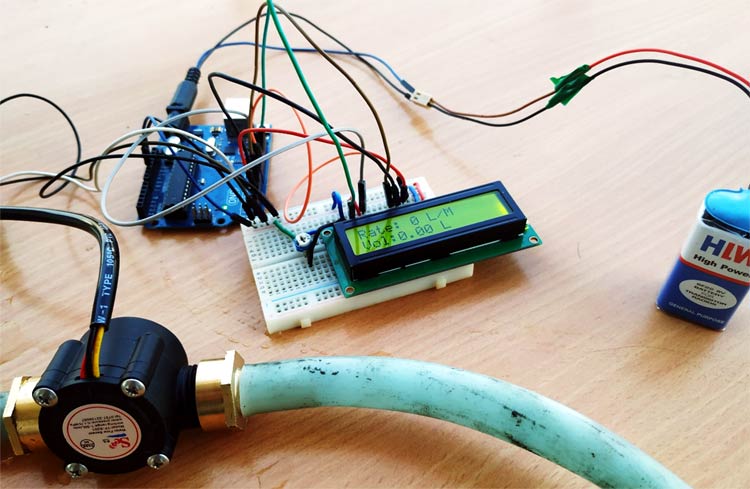

Capteur de débit d’eau utilisant Arduino

Ce projet montre comment interfacer un capteur de débit d’eau avec Arduino pour mesurer et afficher le volume d’eau passant à travers une vanne.

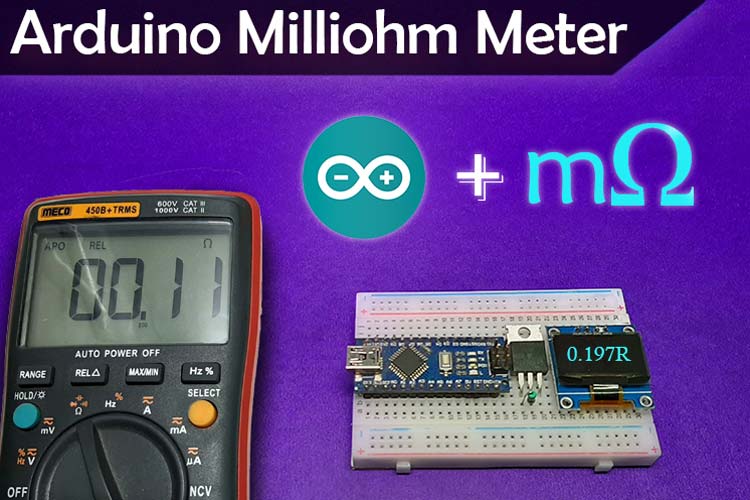

Compteur de faible résistance basé sur Arduino
