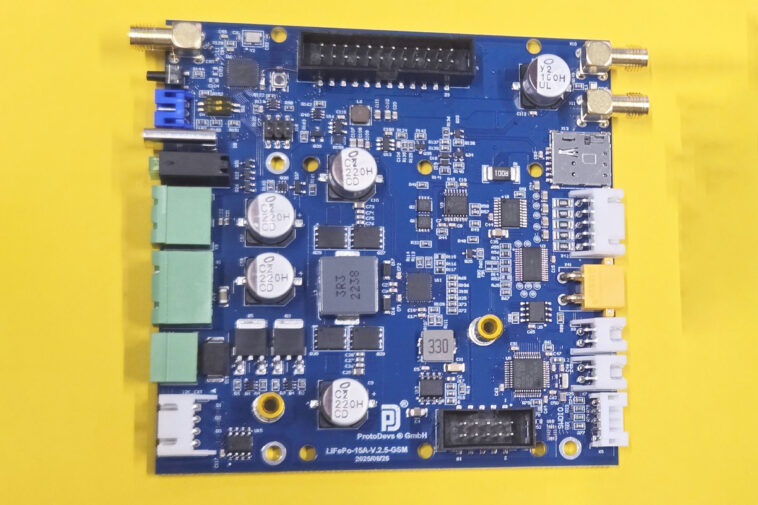

L’industrie des systèmes d’alimentation solaire autonomes s’enrichit d’une solution particulièrement sophistiquée pour applications IoT et industrielles. Comme le rapporte cnx-software, le PD.Charger-GSM V2.5 de ProToDev GmbH révolutionne la gestion des batteries LifePO4 avec une architecture dual-MCU associant STM32L051XX pour la gestion batterie et ESP32-D0WDQ6-V3 pour la connectivité IoT. Ce contrôleur MPPT de qualité industrielle supporte 2 à 4 cellules Li-ion/LifePO4 jusqu’à 500+ Ah, double entrée solaire avec contrôleur TI BQ25756 et connectivité étendue incluant WiFi, Bluetooth, LTE/NB-IoT, GPS et RS-485 Modbus. Intégrant un coprocesseur cryptographique ATECC608A pour sécurité renforcée, cette plateforme de 113,2 × 98,5 mm cible les systèmes d’alimentation solaire distants, IoT industriel et applications alimentées par batterie nécessitant monitoring avancé.
Architecture dual-MCU STM32L051XX et ESP32 240 MHz : gestion batterie dédiée avec 16 MB Flash

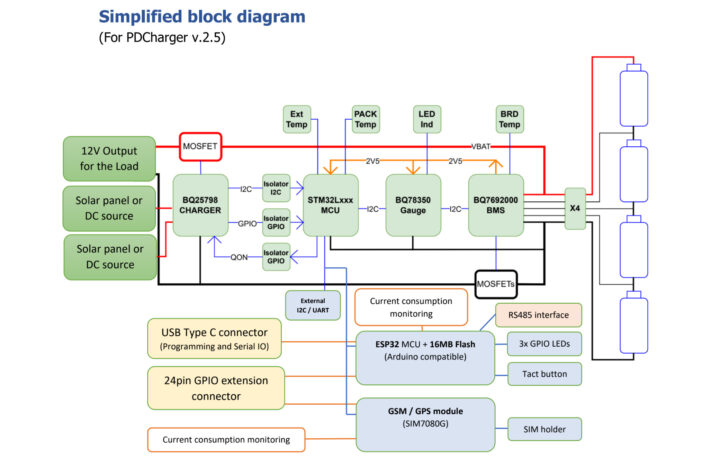

Le cœur du PD.Charger-GSM V2.5 repose sur une architecture dual-MCU sophistiquée optimisant la répartition des tâches critiques. Le microcontrôleur STM32L051XX se consacre exclusivement à la gestion et surveillance des batteries, exploitant son architecture ultra-basse consommation pour monitoring continu sans impact sur l’autonomie système. Cette séparation fonctionnelle garantit fiabilité maximale pour les opérations de charge critiques.
L’ESP32-D0WDQ6-V3 dual-core Xtensa LX6 à 240 MHz gère l’ensemble des communications IoT avec configuration matérielle généreuse : 16 MB Flash et 8 MB PSRAM facilitant applications complexes incluant interface web, logging de données et algorithmes d’optimisation énergétique avancés. Cette puissance de calcul permet traitement local des données de télémétrie sans dépendance cloud permanente.
L’interface de programmation dual supporte Arduino IDE, PlatformIO et ESP-IDF pour l’ESP32, tandis que le firmware STM32 se met à jour via interface SWD et STM32CubeProgrammer. Cette approche hybride facilite développement personnalisé selon expertise technique disponible : Arduino pour prototypage rapide, ESP-IDF pour optimisations avancées.
La communication inter-MCU exploite API I2C/UART jusqu’à 1 Mbps pour contrôle temps réel des puces chargeur, jauge et BMS. Cette architecture modulaire permet mise à jour indépendante des firmwares selon évolutions fonctionnelles ou corrections sécurité sans affecter l’ensemble du système.
Double MPPT TI BQ25756 et gestion 3,6-40V : charge 15A avec contrôle buck/boost automatique
L’architecture énergétique du PD.Charger-GSM V2.5 s’articule autour du contrôleur Texas Instruments BQ25756 gérant double entrée solaire ou DC externe sur plage tension étendue 3,6 à 40V. Cette flexibilité s’adapte aux configurations solaires variées depuis panneaux 12V traditionnels jusqu’aux chaînes haute tension optimisant câblage longue distance.
Les entrées différenciées proposent X1 jusqu’à 7A (18V recommandé) et X2 jusqu’à 8A (18V recommandé) pour courant d’entrée combiné atteignant 14A. Cette architecture dual permet agrégation de sources multiples ou redondance énergétique critique pour applications mission-critiques. Le contrôle automatique buck/boost optimise l’efficacité selon conditions d’éclairement et état de charge batterie.
La gestion batterie supporte 2, 3 ou 4 cellules Li-ion et LifePO4 jusqu’à 500+ Ah avec courant de charge maximum de 15A contrôlé via API. La sortie charge principale (x9) délivre 12V par défaut dans plage 10-14,4V jusqu’à 14A (8A recommandé), configuration optimisée pour alimenter équipements 12V standards tout en maintenant charge batterie.
Le monitoring sophistiqué intègre surveillance tension, courant, SOC (State of Charge) et tension par cellule individuelle. Les connecteurs NTC (X7, X8) supportent sondes 10k pour monitoring température batterie, protection essentielle contre emballement thermique des batteries lithium. Le sous-bloc BMS/chargeur maintient courant de veille minimal ~1mA préservant autonomie durant périodes sans charge.
L’équilibrage LifePO4 applique règles strictes avec connecteur 5 fils (x42) nécessitant désactivation de l’équilibreur embarqué si le pack batterie en intègre déjà un. Cette flexibilité s’adapte aux architectures existantes sans redondance potentiellement dangereuse pour la sécurité électrochimique.
Connectivité LTE/NB-IoT SIM7080G et cryptographie ATECC608A : sécurité TLS 1.3 avec RS-485 Modbus
L’écosystème de connectivité du PD.Charger-GSM V2.5 privilégie polyvalence avec WiFi 802.11 b/g/n et Bluetooth via ESP32 pour communications locales, complétés par module SIM7080G-M intégrant LTE/NB-IoT, GSM et GPS pour applications distantes. Cette approche multicouche garantit connectivité permanente depuis réseaux WiFi domestiques jusqu’aux zones rurales via cellulaire.

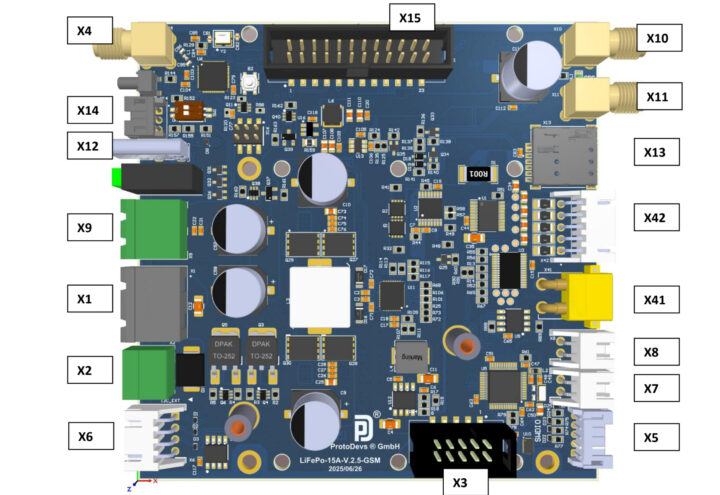

Le slot SIM (x13) embarqué et trois connecteurs SMA (X4, X10, X11) pour antennes WiFi, Bluetooth, GSM et GPS optimisent performances radio selon contraintes d’installation. L’interface RS-485 avec support protocole Modbus via puce XR33038IDTR-F facilite intégration dans infrastructures industrielles existantes nécessitant monitoring centralisé.
La sécurité matérielle repose sur le coprocesseur cryptographique ATECC608A supportant SHA-256, HMAC, AES-128, ECDSA et ECDH avec stockage sécurisé des clés. Cette architecture permet déploiement de boot sécurisé, chiffrement TLS 1.2/1.3 et authentification robuste pour communications IoT critiques. Le small message encryption protège les données de télémétrie contre interception lors de transmissions cellulaires.

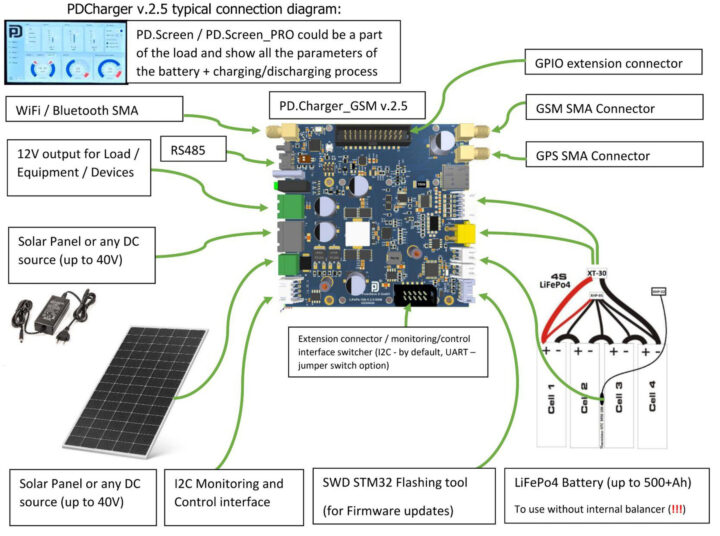

Les fonctionnalités d’extension incluent connecteur I2C externe (X6) pour debug et périphériques additionnels, GPIO d’expansion (X15) pour intégration ESP32 et SIM7080G, plus support modules d’affichage PD.Screen/PD.Screen_Pro optionnels pour monitoring local temps réel. Cette modularité facilite adaptation selon besoins applicatifs spécifiques.
La robustesse industrielle couvre plage thermique -40°C à +85°C en fonctionnement avec stockage jusqu’à +150°C, plus résistance ESD ±250V selon JEDEC JESD22-C101. Cette spécification dépasse largement les contraintes environnementales domestiques pour applications extérieures sévères incluant mesures de protection foudre recommandées.
Plateforme 190 $ sur Tindie contre Waveshare Solar Power Manager : positionnement industriel open-source
ProToDev GmbH commercialise le PD.Charger-GSM V2.5 à 190 $ via Tindie avec approche open-source complète incluant fichiers de conception, schémas, BOM et code source. Cette transparence technique facilite customisation et support long terme, contrastant avec solutions propriétaires fermées du marché industriel.
La comparaison avec alternatives comme le Waveshare Solar Power Manager révèle positionnement technique supérieur. Alors que la solution Waveshare supporte entrées 6-24V avec MPPT et charge batterie basiques, le PD.Charger-GSM V2.5 propose architecture dual-MCU, connectivité cellulaire GPS, cryptographie matérielle et gestion LifePO4 avancée justifiant le différentiel tarifaire.

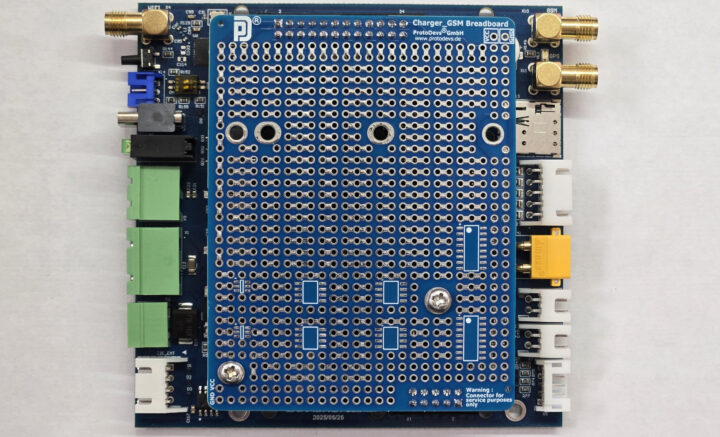

L’écosystème développement inclut PCB de prototypage complémentaire facilitant intégration d’électroniques custom, exemples Arduino prêts à l’emploi pour commandes I2C, monitoring batterie et intégration capteurs. Cette approche maker-friendly démocratise l’accès aux technologies industrielles pour projets éducatifs, recherche et prototypage commercial.
Les 11 trous de montage M3 et directives d’installation extérieure incluant protection foudre, étanchéité et refroidissement positionnent le module pour déploiements professionnels nécessitant fiabilité long terme. Cette robustesse mécanique complète les spécifications électriques pour applications critiques où défaillance système entraîne conséquences opérationnelles majeures.
Le positionnement du PD.Charger-GSM V2.5 vise le segment intermédiaire entre solutions DIY basiques et systèmes industriels propriétaires coûteux, offrant fonctionnalités professionnelles avec accessibilité économique et flexibilité open-source pour innovation continue selon évolutions technologiques et besoins applicatifs.
