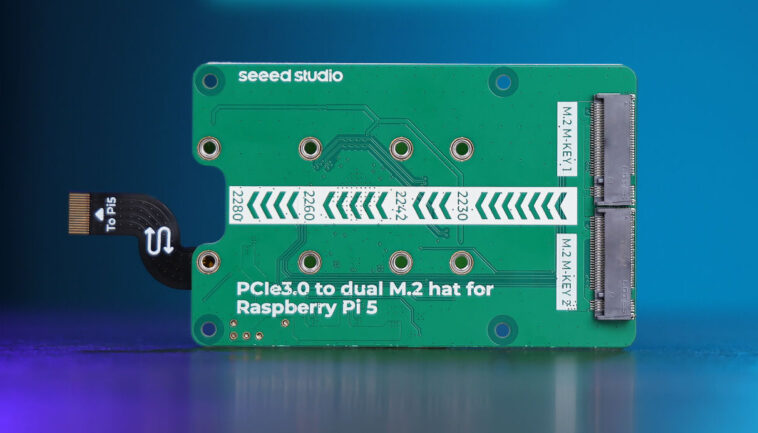

PCIe3.0 vers Dual M.2 HAT+ pour Raspberry Pi 5 comprend un commutateur ASMedia ASM2806 PCIe 3.0

Nous avons déjà couvert les cartes Raspberry Pi HAT+ avec plusieurs sockets M.2 avec diverses clés, notamment le Geekworm X1004 HAT+, Pineboards HatDrive ! L’IA et HatDrive ! Dual avec deux prises et le Geekworm X1011 avec quatre prises M.2 Key-M.

Alors, quand j’ai vu Seeed Studio présenter une double carte M.2 HAT+, j’ai d’abord pensé que ce n’était pas intéressant d’être une carte très similaire. Cependant, toutes les cartes PCIe vers M.2 HAT+ mentionnées ci-dessus sont basées sur les commutateurs de paquets ASMedia ASM1182e ou ASM1184e PCIe Gen2 x1 avec une bande passante partagée de 5 GT/s, et sur les fonctionnalités PCIe3.0 vers Dual M.2 HAT+ de Seeed Studio pour Raspberry Pi 5. un commutateur ASMedia ASM2806 PCIe 3.0 prenant en charge jusqu’à 8 GT/s de bande passante partagée via le PCIe du Raspberry Pi 5 Interface Gen3x1.

Caractéristiques et spécifications clés de Seeed Studio PCIe 3.0 vers Dual M.2 HAT+ :

• SBC pris en charge – Raspberry Pi 5 et potentiellement d’autres SBC avec un connecteur PCIe FFC comme la carte Kakip
• 2x emplacements M.2 M-PCIe avec PCIe 3.0 x1 prenant en charge les modules M.2 2230, 2242, 2260, 2280 (SSD, accélérateur AI, etc…)

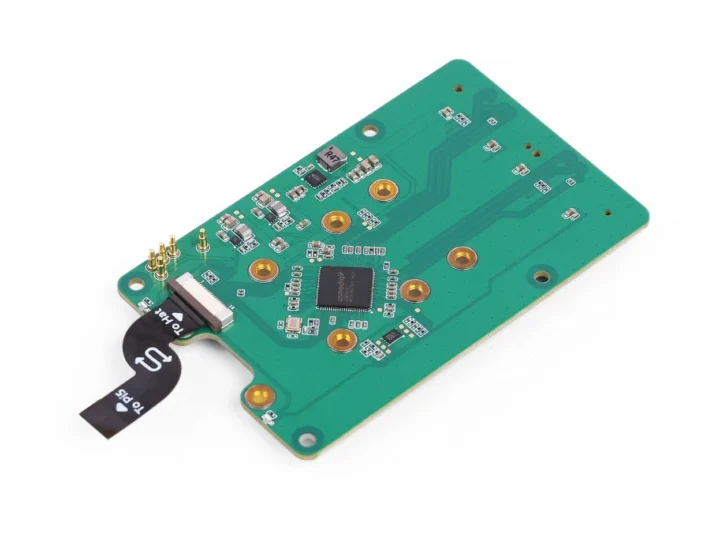

• Commutateur PCIe – Puce de commutateur ASMedia ASM2806 PCIe 3.0 avec PCIe Gen3 x2 en amont (seulement x1 utilisé ici) et quatre voies PCIe 3.1 en aval (seulement deux utilisées ici) pour une bande passante combinée de 8 GT/s
• Interfaces hôtes
• Alimentation – Entrée d’alimentation 5 V/3 A du Raspberry Pi 5
  • 5V/2A via des broches pogo et
  • 5V/1A via connecteur PCIe
• Dimensions – Compatible Raspberry Pi HAT+

Certains autres SBC comme les Radxa ROCK 5C, ROCK 5C Lite et Pine64 Quartz64 Zero sont également livrés avec un connecteur PCIe FFC, mais comme l’interface est limitée au PCIe 2.1 x1 sur ces cartes, il n’y a aucun avantage à utiliser le HAT+ du nouveau Seeed Studio.

Seeed Studio met également en avant d’éventuels problèmes de compatibilité avec certains SSD NVMe, mais cela ne devrait pas être différent des autres M.2 PCIe HAT+ tant que le switch ASMedia ASM2806 est correctement pris en charge. Tant qu’il est pris en charge par les autres cartes M.2 HAT+, votre SSD NVME devrait également fonctionner sur la carte PCIe Gen3.0 vers Dual M.2 HAT+. La société recommande certains SSD NVMe basés sur les modèles Foresee 128 Go, 256 Go et 512 Go et les modèles Kioxia 1 To et 2 To, mais c’est parce qu’ils sont de marque Seeed Studio :).

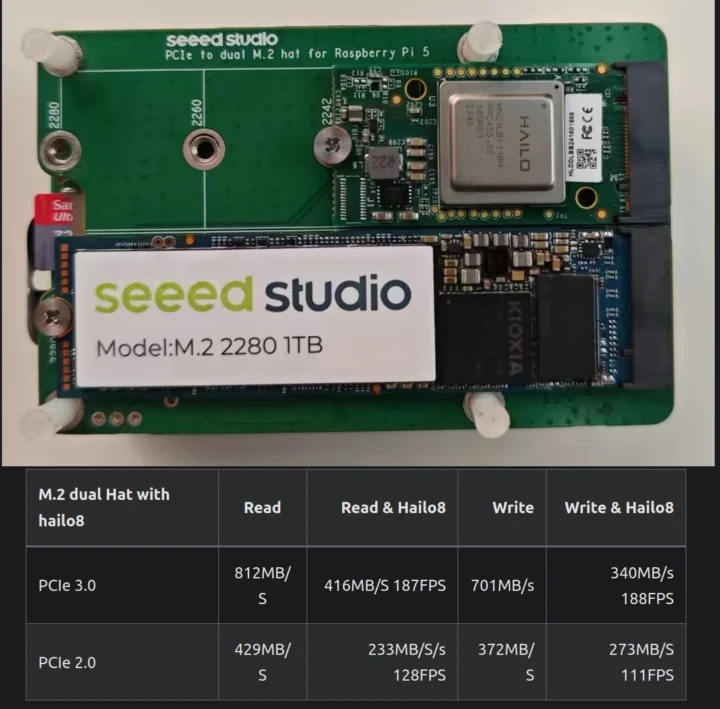

Comme le HAT ne fonctionne pas avec le boîtier officiel Raspberry Pi 5, Seeed Studio a conçu un boîtier imprimé en 3D et a partagé le fichier STEP pour ceux qui souhaitent imprimer le leur. Le wiki contient plus de détails et d’instructions pour commencer. Il présente également des tests de performance montrant les performances du SSD lors de l’exécution de l’inférence IA sur un accélérateur IA Hailo-8 en même temps en utilisant PCIe Gen2 ou Gen3.

Bien qu’il y ait des avantages évidents à utiliser le PCIe Gen 3.0 vers Dual M.2 HAT+ avec le Raspberry Pi 5, il s’agit toujours d’une solution bas de gamme, et certains SBC Rockchip RK3588 prendront en charge nativement des vitesses plus élevées en partageant une interface PCIe Gen3 x4 au lieu de PCIe Gen3x1. Un exemple est le kit NAS FriendlyELEC CM3588 avec quatre sockets M.2 Key-M avec PCIe Gen3 x1 chacun (c’est-à-dire non partagés).

Seeed Studio vend le PCIe3.0 vers double M.2 HAT+ pour 45 $ sur son site Web avec un câble FPC de 50 mm et deux packs de vis et de goujons. Bien qu’il s’agisse pour l’instant de la première carte d’extension Raspberry Pi 5 basée sur ASM2806, d’autres ont été conçues et pourraient être vendues (ou non) prochainement. Quelques exemples incluent le matériel open source RPI5 PCIe 3.0 Hub et le Dual 2.5G Router HAT de Radxa.
