PCBWay, l’un des fabricants de PCB les plus populaires en Chine, propose des services de fabrication de PCB flexibles depuis des années, mais la société a récemment ajouté de nouveaux paramètres et processus spéciaux à sa page de commande de PCB flexibles.

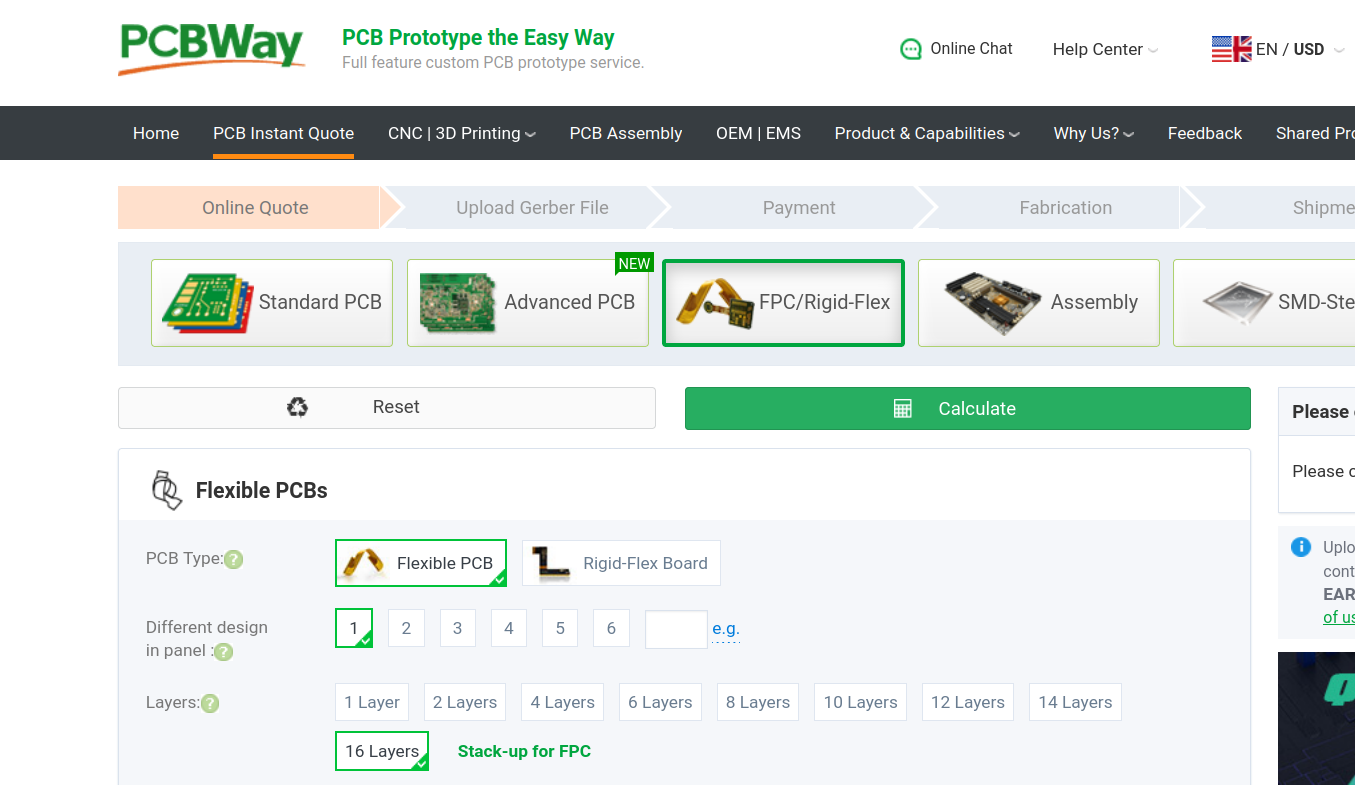

Le premier changement est que les clients peuvent désormais commander des PCB flexibles plus complexes comportant jusqu’à 16 couches lorsqu’ils utilisent un matériau de base Polyimide Flex.

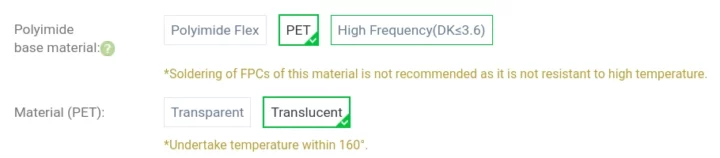

PCBWay a également ajouté la prise en charge du matériau « haute fréquence (DK<=3,6) » avec une constante diélectrique inférieure à 3,6 à 1 MHz ainsi que les options « Transparent » et « Translucide » pour le matériau PET dans la section des matériaux de base en polyimide.

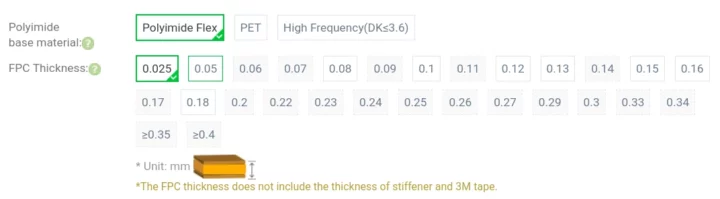

Des options d’épaisseur FPC supplémentaires ont également été introduites avec 0,025 et 0,05 mm pour les cartes à une couche et 0,08 mm pour les cartes à deux couches, permettant des conceptions toujours plus fines.
Les clients ont désormais plus de choix lors de la commande de raidisseurs – la partie rigide d’un FlexPCB – avec les options « TOP Black FR4 » et « BOT Black FR4 » avec des options d’épaisseur comprenant 0,2 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0. mm, 1,2 mm et 1,5 mm. PCBWay prenait déjà en charge les raidisseurs PI, FR4 (vert), en acier inoxydable et en aluminium, donc Black FR4 s’ajoute à la liste.

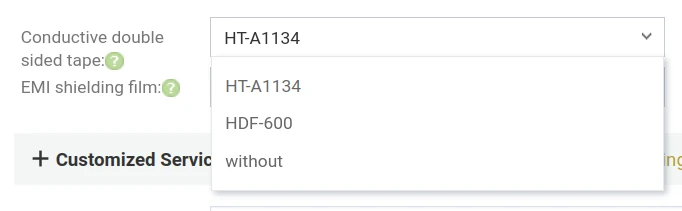

Enfin, un champ a été ajouté au formulaire de commande de ruban adhésif double face conducteur avec la possibilité de s’en passer ou de sélectionner soit HT-A1134, soit HDF-600 dans un menu déroulant. Un ruban conducteur double face est ajouté au PCB flexible afin qu’il puisse être fixé à d’autres objets et que le ruban puisse conduire l’électricité.

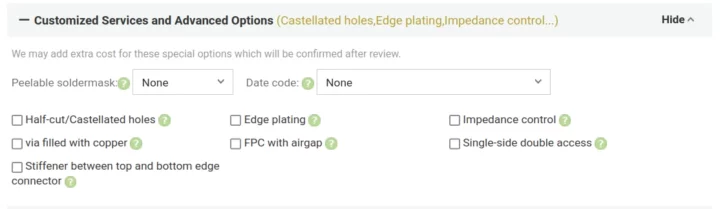

PCBWay a également augmenté sa capacité de production de PCB flexibles et peut désormais accepter des commandes allant jusqu’à 3 000 PCB flexibles. Le fabricant de PCB a également ajouté davantage de personnalisation et d’options avancées avec des « processus spéciaux » supplémentaires qui incluent :
- Masque de soudure pelable – Également connu sous le nom de masque pelable bleu, il est utilisé pour protéger les plots de soudure requis lors de l’assemblage et est généralement appelé GTPM et GBPM dans sa conception.
- Trous demi-découpés/crénelés
- Placage des bords – Le placage des bords des PCB fait référence à la métallisation des côtés d’un circuit imprimé sur toute sa hauteur.
- Via rempli de cuivre
- Raidisseur entre le connecteur de bord supérieur et inférieur – Le raidisseur est laminé entre les connecteurs de bord supérieur et inférieur pour rigidifier la zone du connecteur de bord et n’influence pas le contact sur les couches supérieure ou inférieure.
- Double accès simple face – Un circuit flexible à double accès est un circuit flexible simple face fabriqué de manière à ce que le matériau conducteur soit accessible des deux côtés du circuit.
Si vous pensez disposer d’une conception de PCB flexible qui pourrait bénéficier de ces nouvelles options, vous pouvez passer une commande directement sur PCBWay avec vos fichiers et paramètres de conception matérielle.
