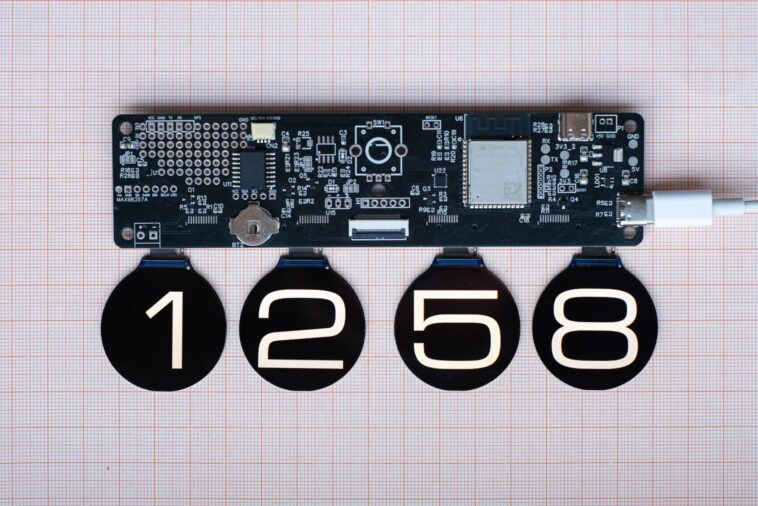

Le PCB Quadclock est un contrôleur d’horloge multi-diffusion ESP32-S3 conçu pour servir de base pour la création d’une horloge à quatre tft. Il prend en charge jusqu’à quatre écrans TFT rectangulaires de 1,69 pouce (240 × 280) ou quatre écrans ronds de 1,28 ”(240 × 240). Il gère des fonctions essentielles telles que la conduite des écrans et le maintien d’un temps précis, vous permettant de vous concentrer sur la fabrication d’une enceinte unique ou d’intégrer des fonctionnalités supplémentaires.
Il est open-source et est alimenté par le module ESP32-WORMOR-1 avec jusqu’à 16 Mo de flash et 2 Mo de PSRAM. Il prend en charge un contrôle de luminosité indépendant pour chaque écran monté via quatre MOSFET et comprend une horloge intégrée en temps réel avec une batterie de secours pour un chronomètre précis.
Le PCB Quadclock est conçu pour les amateurs et les fabricants intéressés à créer des projets d’horloge multi-effichage. Il peut également être utilisé pour les tickers de stock, les écrans météorologiques et les tableaux de bord intelligents.
Nous avons précédemment couvert la carte d’affichage 2 × 2 quad avec soit Raspberry Pi Pico W ou ESP32-S3-WORMOR-1 pour piloter quatre écrans, mais le PCB Quadclock offre une disposition différente.

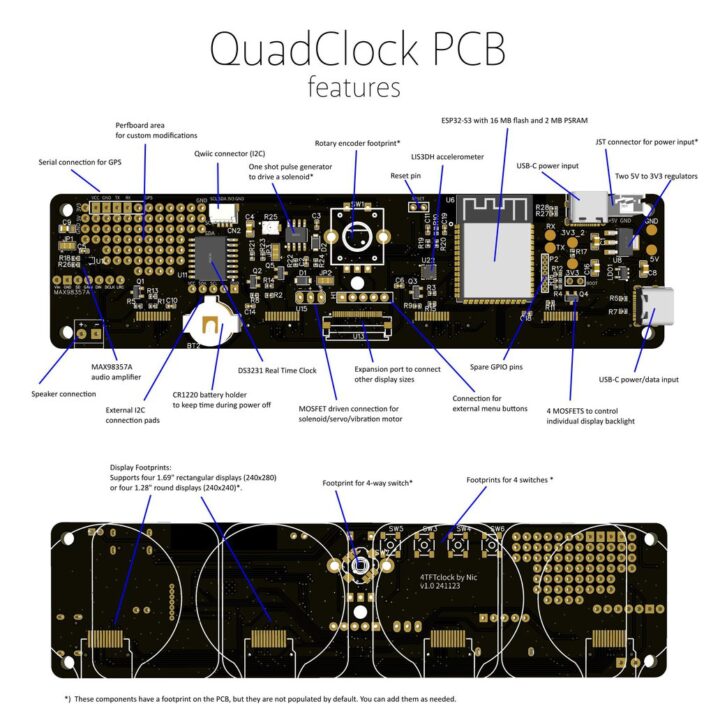

Spécifications PCB QuadClock:
- Module sans fil – Module ESP32-S3-WORMO
- SOC – ESP32-S3, microcontrôleur à 32 bits à deux noirs à 240 MHz
- Stockage – 2 Mo PSRAM (Remarque: Cependant, les schémas montrent ESP32-S3-WORMO-1 (N16R8) impliquant 8 Mo de PSRAM)
- Mémoire – Flash de 16 Mo
- Wireless – 2,4 GHz Wi-Fi et Bluetooth 5 (LE)
- Affichage – 4x 1,69 ”Affichages TFT rectangulaires (240 × 280) ou 4x 1,28” Round Affichages (240 × 240)
- Audio – MAX98357AEWL + T Amplificateur audio (sortie 3W pour les alarmes d’horloge ou les effets sonores)
- USB – 2x USB-C (un pour les mises à jour de puissance et du micrologiciel, une pour la puissance uniquement)
- Expansion
- Connecteur QWIIC I2C
- Connecteur d’extension de câble plat (SPI, I2C, puissance et signaux de contrôle pour des écrans alternatifs ou des modules personnalisés)
- En-tête du module GPS pour la synchronisation du temps de précision
- Misc – Encodeur rotatif, commutateurs de bouton 4X, commutateur à 5 voies, horloge en temps réel, accéléromètre, circuit de déclenchement à un coup (facultatif, non peuplé par défaut), en-tête Servo (3 broches), 4x MOSFET (pour le contrôle du rétroéclairage)
- Alimentation électrique
- 5V via USB-C
- Régulateur de 3,3 V
- Dimensions – TBD

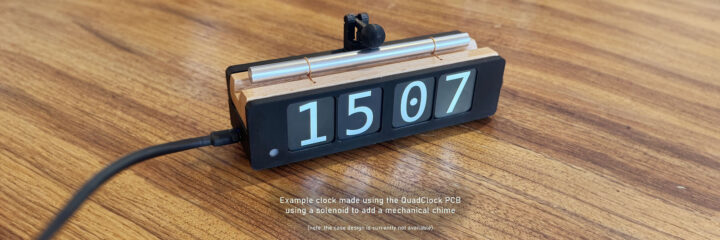

Le contrôleur d’horloge basé sur le quadclock ESP32 est déclaré «pas entièrement adapté aux débutants» car il nécessite un soudage précis pour monter les écrans TFT s’ils ne sont pas ordonnés pré-montés. La page de documentation répertorie les fichiers de conception matérielle et comprend des instructions pour le montage des affichages et l’installation du firmware. Le code source C ++ est disponible sur GitHub.

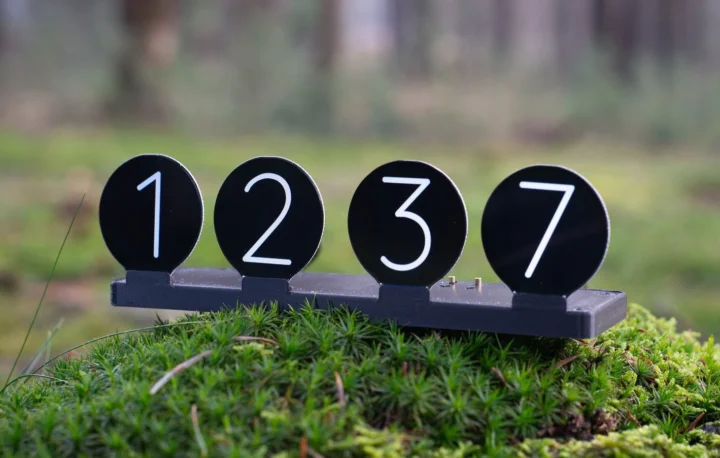

Le PCB Quadclock est au prix de 39 $ sur Tindie pour la plinthe seul. Les acheteurs peuvent inclure des écrans montés de 1,28 pouce et 1,69 pouce pour 34 $ et 30 $ supplémentaires, respectivement. Il y a un rabais pour acheter plus d’une unité. Alternativement, le quadclock Orbix est un produit entièrement assemblé construit autour du PCB Quadclock.
