Passerelle Sub-GHz ESP32-C6 et CC1101 : Domotique et Automatisation Faciles

Selon cnx-software, la passerelle Sub-GHz conçue par Elecram aux Pays-Bas utilise les émetteurs-récepteurs ESP32-C6 et CC1101 pour établir une connexion fluide entre les réseaux Zigbee, WiFi et les systèmes HVAC compatibles avec le protocole Honeywell Ramses II. Cela vous permet de contrôler vos équipements via des plateformes telles que Home Assistant ou directement depuis votre smartphone.

ESP32-C6 à 160 MHz et CC1101 : solutions de domotique à faible coût

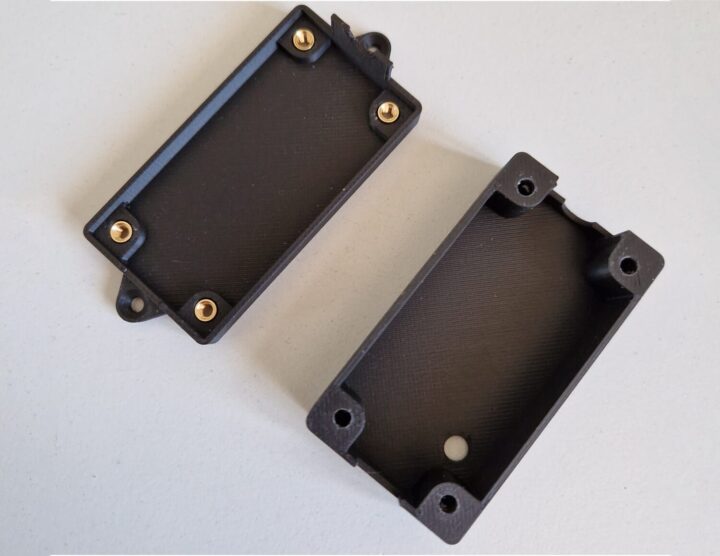

Elecram propose également un boîtier imprimé en 3D bien conçu pour faciliter l’intégration. Ce boîtier accepte les options de montage M2.5 et M3, ce qui le rend idéal pour les projets de domotique, le prototypage et l’intégration des appareils sous-GHz dans des réseaux modernes.

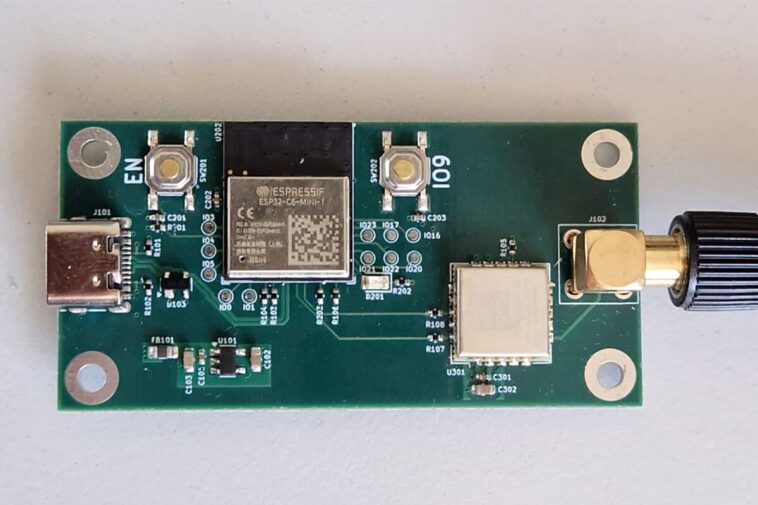

The passerelle Sub-GHz basée sur l’ESP32-C6 et le CC1101 se distingue par sa flexibilité. Le module ESP32-C6, qui intègre un processeur RISC-V monocore à 160 MHz, est idéal pour la gestion de divers équipements. Il dispose également d’une mémoire de 512 Ko de SRAM, d’une ROM de 320 Ko, et prend en charge le WiFi 6 à 2,4 GHz, le Bluetooth 5.0 et la radio 802.15.4, facilitant ainsi la communication avec des dispositifs Zigbee.

CC1101 : Intégration fiable à 925 MHz et connectivité optimisée

Le module d’émetteur-récepteur TI CC1101, opérant sur une plage de fréquence de 855 à 925 MHz, assure une transmission de données stable grâce à une gestion optimisée des paquets. Avec des fonctionnalités comme une récupération FIFO améliorée et un temps mort réduit, il garantit des performances sans faille pour les applications domotiques.

En matière de logiciels, cette passerelle fonctionne sur un firmware open-source dérivé du projet Ramses ESP, spécifiquement adapté à l’ESP32-C6. Il est compatible avec esphome, ce qui permet une intégration fluide avec des systèmes d’automatisation comme Home Assistant. Les mises à jour du firmware apportent des améliorations telles que la publication MQTT non-bloquante et la gestion améliorée du module CC1101. Le code source ainsi que les fichiers de conception et les guides de configuration se trouvent sur GitHub, tandis que les modèles d’impression 3D pour le boîtier sont disponibles sur Thingiverse.

Avec une application antérieure du CC1101 dans des dispositifs de piratage comme le Flipper Zero Mayhem V2, ce projet met désormais à profit ce module pour la domotique et le contrôle des systèmes HVAC.

Pour acquérir la passerelle sous-GHz basée sur l’ESP32-C6 et le CC1101, comptez environ 35 $ sur Tindie.
