Paies de panneau d’affichage à bouton alimenté par batterie ESP32-S3 et SOC sans fil ESP32, dispose de DAC audio pour la visualisation audio

Le Waveshare ESP32-S3-Knob-touch-LCD-1.8 est une carte d’affichage bouton propulsée par frappe conçue pour les applications HMI qui combine les SOC ESP32-S3 et ESP32 dans une double architecture MCU. La conception diffère des autres bouton / codeur rotatif basés sur ESP32 avec un écran intégré tel que le Matouch Smartknob, M5Dial et Lilygo T-Encoder Pro.

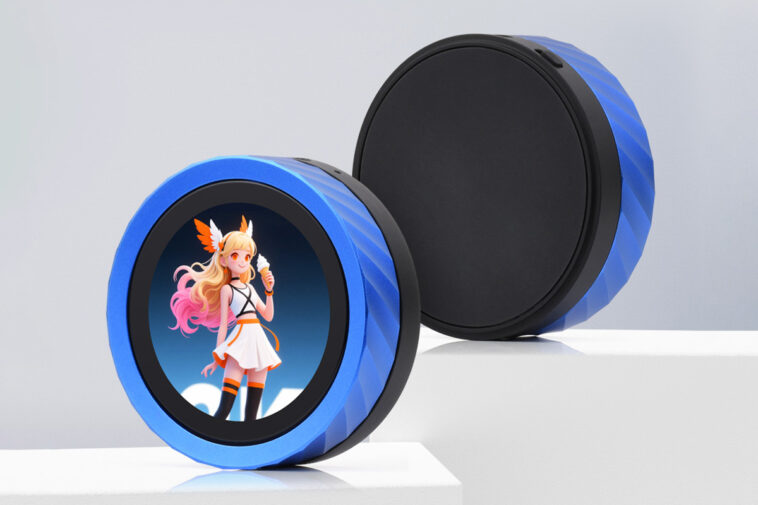

Le dispositif Waveshare se démarque également avec un écran tactile capacitif de 1,8 pouce plus grand, un DAC audio intégré et une visualisation audio en temps réel. Il est livré avec une enceinte en métal entièrement mille en CNC pour une construction plus haut de gamme et durable. Le Devkit prend en charge les gestes de balayage et le contrôle du volume, et peut être utilisé comme minuterie de pomodoro, un lecteur de texte, un écran PC secondaire et un lecteur audio Bluetooth via une prise audio de 3,5 mm. Les autres fonctionnalités incluent un microphone numérique, un moteur de vibration et une fente de carte microSD pour le stockage.

ESP32-S3-Knob-touch-LCD-1.8 Spécifications:

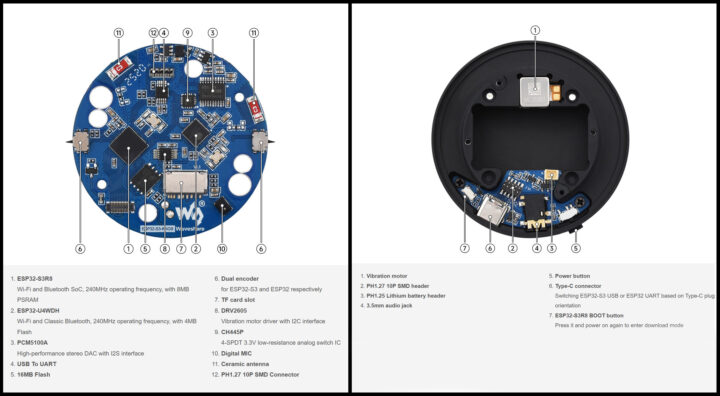

• MCU
  • Espressif ESP32-S3R8
    • CPU – Microcontrôleur Dual-Core Tensilica LX7 jusqu’à 240 MHz avec des instructions vectorielles pour l’accélération de l’IA
    • Mémoire – 8 Mo de psram
    • Sans fil – WiFi 4 et Bluetooth 5.0 LE + Mesh Connectivité
  • Espressif ESP32-U4WDH
    • Microcontrôleur Dual-Core Xtensa LX6 jusqu’à 240 MHz
    • Mémoire – Flash intégré à 4 Mo
    • Wireless – Wi-Fi 4 et Bluetooth classique (pas de support BLE)
• Stockage – 16 Mo Flash SPI, prise de carte microSD
• Afficher
  • Panneau LCD IPS de 1,8 pouce avec écran tactile via une puce CST816
  • Résolution – 360 × 360 pixels
  • 262k couleurs, 600cd / m², luminosité, 1200: 1 contraste
  • Interface QSPI, entraînée par le contrôleur ST77916
• Connectivité
  • 2,4 GHz Wi-Fi 802.11 b / g / n
  • Bluetooth 5 LE + Classic
  • Antenne en céramique à bord pour les deux ESP
• Audio
  • PCM5100A I2S DAC pour la sortie audio stéréo
  • Microphone MEMS numérique pour la visualisation du spectre audio en temps réel
  • Prise audio de 3,5 mm (haut-parleur externe requis)
• USB – Port USB-C pour l’alimentation et la programmation
• Mission
  • Double Encodeur pour ESP32-S3 et ESP32
  • Moteur de vibration (conducteur DRV2605 sur i²c)
  • Bouton d’alimentation
  • Bouton de démarrage ESP32-S3R8
  • CH445P 4-SPDT Interrupteur analogique IC
  • PH1.27 Connecteur et en-têtes SMD 10P
• Alimentation électrique
  • 5V du port USB-C
  • PH1.25 Connecteur de batterie au lithium (batterie en option de 3,7 V 102035 800mAh)
  • Chargeur de batterie à bord

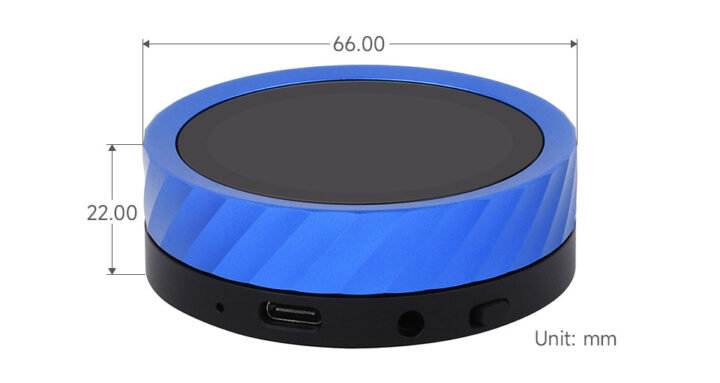

• Dimensions – 66 x 22 mm
• Enceinte – boîtier en métal machant CNC

En termes de logiciel, la carte de périphérique peut être programmée à l’aide de l’ide Arduino et de l’ESP-IDF, avec un exemple de code et d’instructions de configuration disponibles sur la page wiki de Waveshare. La carte utilise LVGL pour construire une interface graphique tactile réactive et s’intègre en douceur avec les API USB CDC, UART, I2C, SPI et BLE grâce au SDK ESP-IDF.

Outre sa conception ESP32-S3 + ESP32, ce qui est le plus intéressant à propos de cette carte d’affichage de bouton est la mise en œuvre du commutateur analogique CH445P 4-SPDT IC; Avec cela, Waveshare utilise un seul USB pour programmer à la fois les ESP32 à bord. En parlant de double ESP32 à bord, la société ne mentionne pas quel ESP est programmé pour faire quoi. Si je devais supposer. L’ESP32-S3R8 est le principal MCU qui gère la logique d’application principale, le rendu de l’interface graphique, l’écran tactile et l’entrée du bouton rotatif, la visualisation du spectre audio et la communication. Il interface également avec des périphériques comme la carte SD, l’affichage, I2C et les appareils SPI. L’ESP32 prendrait alors en charge d’autres E / O de niveau de bas niveau. Cependant, un rapide coup d’œil aux schémas révèle que l’ESP32 est utilisé pour USB UART, et les ESP32 et ESP32-S3 ont des signaux connectés à l’audio DAC…

L’ESP32-S3-Knob-Touch-LCD-1.8 est expédié avec l’appareil lui-même et sa couverture arrière. Vous pouvez l’acheter sur AliExpress pour 48,75 $, sur Amazon pour 52,99 $ (avec ou sans batterie), et sur le magasin Waveshare pour 46,99 $. Le prix exact dépendra des taxes et des expéditions dans votre pays.
