P42 PICO2 M.2 – Une carte Raspberry Pi RP2350 dans le facteur de forme M.2

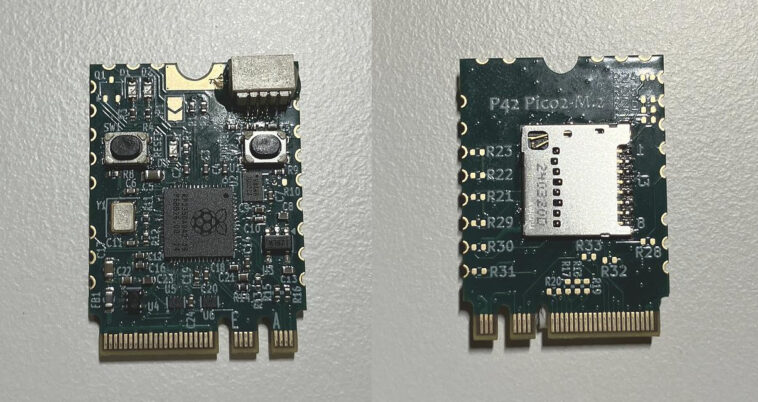

Le P42 PICO2 M.2 peut ressembler à un module M.2, mais il s’agit en fait d’une carte de développement Raspberry PI RP2350 dans le facteur de forme M.2 2230 dont le connecteur Edge expose USB, UART, I2C et Control I / OS.

La carte est expédiée avec un flash SPI de 2 Mo et se conforme aux niveaux de tension définis par la spécification M.2, avec certaines des interfaces fonctionnant sur 1,8 V. L’interface SWD, +3,3 V, GND et 16 iOS est accessible sur des broches castellées, et il existe également un connecteur QWIIC pour les modules I2C, mais il n’est pas peuplé par défaut. La carte est également livrée avec un emplacement pour carte microSD en bas et les boutons de réinitialisation et de démarrage habituels.

P42 Pico M.2 Spécifications:

• Soc – Raspberry PI RP2350A
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec ARM TrustZone, Boot sécurisé ou
    • DUAL-Core RISC-V HAFARD3 @ 150 MHz
    • Jusqu’à deux cœurs peuvent être utilisés dans n’importe quelle combinaison
  • Mémoire – 520 Ko sur la SRAM sur puce
  • Package – QFN-60
• Stockage
  • 2 MB QSPI Flash (16 Mbit W25Q16)
  • Emplacement pour carte microSD
• USB – Connecteur Host / Device USB Type-C 1.1 pour l’alimentation et la programmation
• Expansion
  • Connecteur de bord M.2 (clé A / E) avec USB, UART, I2C, alerte, sillage, désactiver1 / 2, LED 1/2, Vendor_Defined Pins
  • Connecteur QWIIC
  • 16x GPIO
• Débogage – interface de débogage SWD
• Mission
  • Bouton de réinitialisation et de démarrage
  • LED de l’utilisateur
  • LED d’alimentation pour 3,3 V et 1,1 V
  • Pont de soudure pour la configuration
• Alimentation électrique
  • 1,8 à 5,5 V CC
  • Régulateur de 1,8 V pour le niveau de niveau (Texas Instruments TXS0102DQM)
• Dimensions – 30 x 22 mm (m.2 2230-d5-ae carte)

Le support de carte microSD sur le côté inférieur a une épaisseur de 1,57 mm avec une carte SD insérée, ou 1,42 mm sans. Il peut le rendre incompatible avec certaines configurations de M.2 qui ont moins de dégagement sur le côté inférieur. La photo ci-dessus implique qu’il n’y a pas de tel problème lorsque la carte M.2 RP2350 est connectée à la prise de clé M.2 d’un Radxa Rock 3A SBC.

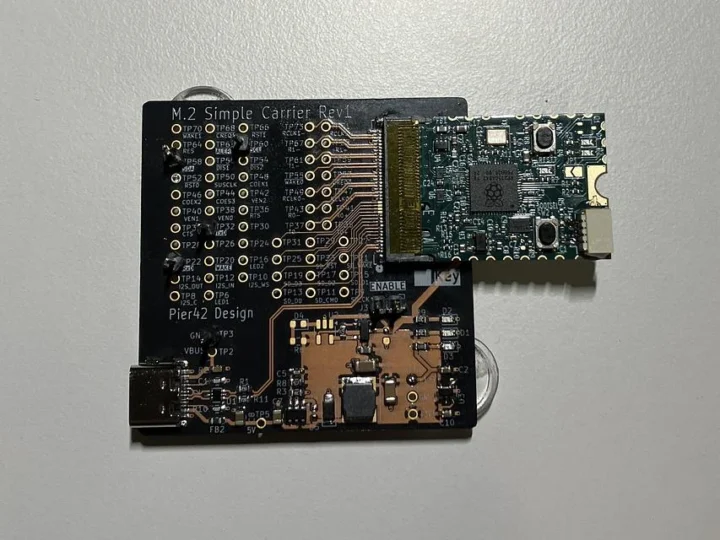

Je ne sais tout simplement pas quel est le cas d’utilisation de ce facteur de forme, bien que le principe soit quelque peu similaire aux modules Micromod SparkFun M.2, mais cela nécessiterait de construire un écosystème avec plusieurs cartes M.2 et cartes de transport pour être utile. Il n’y a actuellement que le «M.2 Simple Carrier» utilisé pour les tests et illustré ci-dessous.

Le P42 PICO2 M.2 est un projet matériel open source avec des fichiers de conception matérielle Kicad et des échantillons Arduino disponibles sur GitHub.

Pier42 Design (Wolfgang Friedric) n’est pas sûr de la demande de ce type de produit, il a donc lancé une campagne de précommande pour évaluer l’intérêt et vise à obtenir au moins 25 conseils précommandés. Le P42 PICO2 M.2 coûte 26,97 $ avant les taxes et les expéditions, et je suppose qu’il n’inclut pas la carte des opérateurs. Le délai de livraison est actuellement de 56 jours et le conseil d’administration est expédié du Canada.
