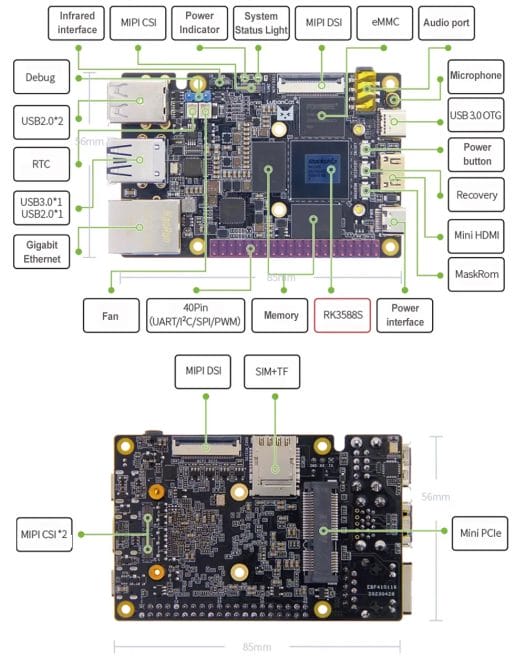

Ordinateur à cartes EmbedFire LubanCat 4 – Une carte de développement Rockchip RK3588S avec une prise mini PCIe pour WiFi ou 4G LTE

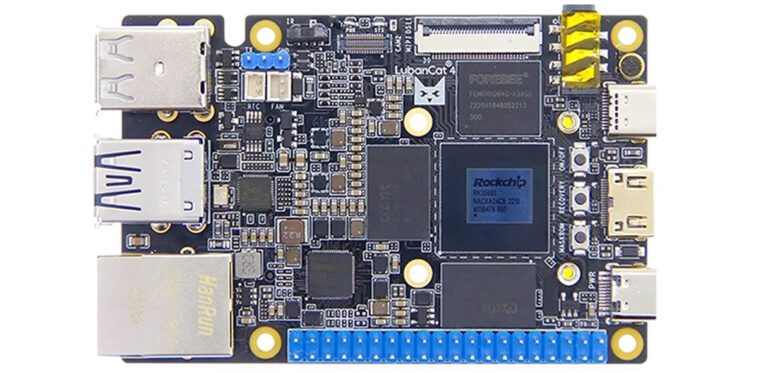

Lancé par l’ordinateur à carte Yehuo Electronic EmbedFire LubanCat 4 ou LubanCat 4 en bref, est un SBC Rockchip RK3588S qui contient de nombreuses fonctionnalités dans un format de 85 x 56 mm avec Ethernet, USB, mini PCIe, HDMI 2.1, support de carte SIM et microSD et plus.

La carte est livrée avec jusqu’à 16 Go de RAM et 128 Go de flash eMMC. Il est livré avec un port Ethernet Gigabit, cinq ports USB (dont un USB-C), un microphone intégré, plusieurs entrées et sorties audio, un connecteur d’extension compatible Raspberry Pi à 40 broches et prend en charge l’entrée HDMI via un adaptateur connecté à un port MIPI CSI.

Spécifications de l’ordinateur à carte EmbedFire LubanCat 4 :

• SoC – Rockchip RK3588S
  • CPU – Processeur octa-core avec 4 cœurs Cortex-A76 jusqu’à 2,2-2,4 GHz, 4 cœurs Cortex-A55 jusqu’à 1,8 GHz
  • GPU – GPU Arm Mali-G610 avec prise en charge d’OpenGL ES 3.2, OpenCL 2.2 et Vulkan 1.2
  • VPU – Décodeur vidéo 8Kp60 pour codecs H.265/AVS2/VP9/H.264/AV1, encodeur vidéo 8Kp30 H.265/H.264
  • Accélérateur d’IA – 6 TOPS NPU
• Mémoire système – 4/8/16 Go, LPDDR4X (d’autres besoins en mémoire peuvent être personnalisés)
• Stockage
  • Les options incluent Non eMMC/32/64/128 Go, eMMC (d’autres exigences de stockage peuvent être personnalisées)
  • Prise pour carte MicroSD
• Sortie vidéo
  • 1x sortie vidéo Mini HDMI 2.1
  • 2 connecteurs MIPI DSI pour écran MIPI Wildfire, prend en charge les configurations multi-écrans
  • 1x interface USB Type-C – prend en charge le protocole DP
  • Sortie simultanée maximale :
    • Configuration à trois écrans – 8K à 60 ips + 4K à 60 ips + 2K à 60 ips
    • Configuration à quatre écrans – 3x 4K à 60 ips + 2K à 60 ips
• Entrée caméra – connecteurs MIPI CSI
• l’audio
  • 1x MIC IN pour microphone à condensateur
  • 1x sortie casque + entrée microphone interface 2-en-1
• La mise en réseau
  • Port Gigabit Ethernet RJ45
  • Module WiFi ou mini PCIe cellulaire en option (voir la section Extension)
• Ports USB :
  • 3x interfaces USB 2.0 Type-A (HÔTE)
  • 1x interface USB 3.0 Type-A (HÔTE)
  • 1x interface USB 3.0 Type-C (OTG) pour l’interface de gravure de micrologiciel avec prise en charge du protocole DP
• Expansion
  • Interface Mini PCIe (carte réseau WiFi pleine hauteur ou demi-hauteur, module 4G)
  • Connecteur GPIO 40 broches compatible Raspberry Pi avec PWM, I2C, SPI et UART
• Divers
  • Prise de connexion batterie RTC
  • Connecteur de ventilateur 5 V pour le refroidissement
• Alimentation – Entrée CC 5 V/4 A via USB Type-C (interface d’alimentation) sans capacité de transmission de données
• Dimensions – 85 x 56 mm

La société fournit Android 13, Debian, Ubuntu et ROS, qui se trouvent tous dans leur référentiel GitHub. Cependant, après avoir cherché pendant un certain temps, je n’ai pas trouvé beaucoup de documentation ni de page Wiki pour la carte, donc le statut de la documentation est à peu près le même que lorsque nous avons écrit sur les SBC LucanCat alimentés par Rockchip RK3566/RK3568 l’année dernière. Une autre préoccupation concernant la carte est son manque de dissipateur thermique ou de ventilateur ; jusqu’à présent, la société n’a fourni aucune mise à jour sur ce problème.

Auparavant, nous avons parlé de SBC similaires comme Youyeetoo R1, Indiedroid Nova et 9Tripod Pico Pi V2.0, qui utilisent tous une carte SD pour le stockage. Mais c’est la première fois que nous voyons une carte de la taille d’un Raspberry Pi alimentée par Rockchip RK3588S et comprenant un emplacement pour carte SIM.

Vous pouvez acheter l’ordinateur à carte EmbedFire LubanCat 4 dans plusieurs magasins sur Aliexpress où la version « 4 Go de RAM + NO EMMC » commence à 104,27 $, et la version 16 Go + 128 Go coûte 173,22 $ et plus.
