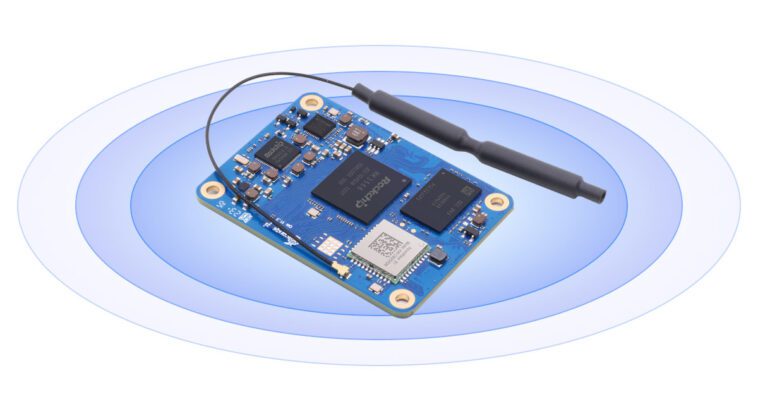

Orange Pi Compute Module 4 est un système sur module mécaniquement et électriquement compatible avec le Raspberry Pi CM4, mais alimenté par un processeur AI Arm Cortex-A55 quadricœur Rockchip RK3566, tout comme le Radxa CM3 introduit il y a quelques années, ou plus. récemment le Banana Pi BPI-CM2 (RK3568).
Le nouveau module, également appelé Orange Pi CM4 en abrégé, est livré avec 1 Go à 8 Go de RAM, 8 Go à 128 Go de flash eMMC et un flash SPI 128/256 Mo en option, ainsi qu’un PHY Ethernet Gigabit et un WiFi 5 et Bluetooth 5.0 intégrés. . Il est livré avec les deux connecteurs haute densité à 100 broches du Raspberry Pi CM4 et un connecteur plus petit à 24 broches pour des E/S supplémentaires.
Spécifications du module de calcul Orange Pi 4 :
- SoC – Processeur quad-core Arm Cortex-A55 Rockchip RK3566 à 1,8 GHz avec GPU Arm Mali-G52 2EE, accélérateur TOPS AI 0,8, décodage vidéo 4Kp60 H.265/H.264/VP9, vidéo 1080p100f H.265/H.264 codage
- Mémoire système – 1 Go, 2 Go, 4 Go ou 8 Go LPDDR4/LPDDR4X
- Stockage
- Flash eMMC de 8 Go, 16 Go, 32 Go, 64 Go ou 128 Go
- Flash SPI 128 Mbit ou 256 Mbit (non rempli par défaut)
- La mise en réseau
- PHY Ethernet Gigabit YT8531C
- Sans fil – Module WiFi 5 et Bluetooth 5.0 LE
- 2 connecteurs haute densité à 100 broches, plus un connecteur haute densité supplémentaire à 24 broches avec :
- Stockage – SATA III (multiplexé avec PCIe)
- Interfaces d’affichage
- HDMI 2.0 jusqu’à 4Kp60
- Interface d’affichage MIPI DSI à 2 voies
- Interface d’affichage MIPI DSI à 4 voies
- Port d’affichage intégré (eDP)
- Interfaces de caméra
- Interface de caméra MIPI CSI à 2 voies
- Interface de caméra MIPI CSI à 4 voies
- Audio – Entrée et sortie audio
- Mise en réseau – Gigabit Ethernet
- USB – 1x USB 3.0 + 3x USB 2.0
- PCIe – Interface PCIe 2.1 1 × 1 voie (multiplexée avec SATA III)
- Divers – Signal pour la réinitialisation, le masquage et la récupération
- Source de courant
- Entrée 5 V CC
- Sortie 1,8 V et 3,3 V
- PMU – Rockchip RK809-5
- Dimensions – 55 x 40 mm
Orange Pi fournit une longue liste de systèmes d’exploitation pris en charge, à savoir Android 11, Ubuntu 22.04, Ubuntu 20.04, Debian 11, Debian 12, OpenHarmony 4.0 Beta1, Orange Pi OS (Arch), Orange Pi OS (OH), et mentionne également d’autres systèmes d’exploitation. prise en charge. Aucun de ceux-ci ne peut être trouvé sur la page de téléchargement, mais cela devrait prendre quelques jours avant que les images ne soient téléchargées, car celles-ci seront similaires aux images de l’Orange Pi 3B, pour lequel j’ai également noté qu’il existe un « système d’exploitation Raspberry Pi ». image qui reproduit l’apparence du système d’exploitation officiel Raspberry Pi (pour les cartes Raspberry Pi).
Alors que l’Orange Pi Compute Module 4 devrait fonctionner sur la plupart des cartes porteuses conçues pour le Raspberry Pi CM4, sans fonctionnalités telles que la double sortie HDMI, Orange Pi a également conçu une carte porteuse spécifiquement pour son nouveau système sur module CM4 basé sur Rockchip RK3566.
Il a fondamentalement les mêmes spécifications que l’Orange Pi 3B et suit principalement le facteur de forme du Raspberry Pi 4, mais par rapport à ce dernier, il perd l’un des ports HDMI et la prise en charge PoE, mais il gagne une prise M.2 Key-M pour SSD NVMe, une interface eDP 30 broches, un deuxième connecteur caméra, un connecteur ventilateur 4 broches et un connecteur de débogage 3 broches.
Quatre variantes sont actuellement en vente, toutes dotées du module sans fil WiFi 5 et Bluetooth 5.0 :
- 22,9 $ avec 1 Go de RAM, 8 Go de flash eMMC
- 28,9 $ avec 2 Go de RAM, 32 Go de flash eMMC
- 33,9 $ avec 4 Go de RAM, 32 Go de flash eMMC
- 46,9 $ avec 8 Go de RAM, 64 Go de flash eMMC
Le modèle 1 Go de RAM peut être acheté sur Amazon et le modèle 8 Go est également répertorié mais n’est pas encore disponible sur Amazon. Les quatre versions ci-dessus sont également disponibles sur Aliexpress. On nous a dit que des variantes personnalisées peuvent être achetées avec 100 pièces MOQ (quantité minimum de commande). La plinthe Orange Pi CM4 sera bientôt vendue au prix de 9,99 $ sur Amazon et Aliexpress (pas encore de lien). Des informations supplémentaires peuvent être trouvées sur les pages produits du module et de la plinthe.
