Orange Pi CM5 – Une alternative au Raspberry Pi CM4 avec jusqu’à 16 Go de RAM, 256 Go de flash eMMC

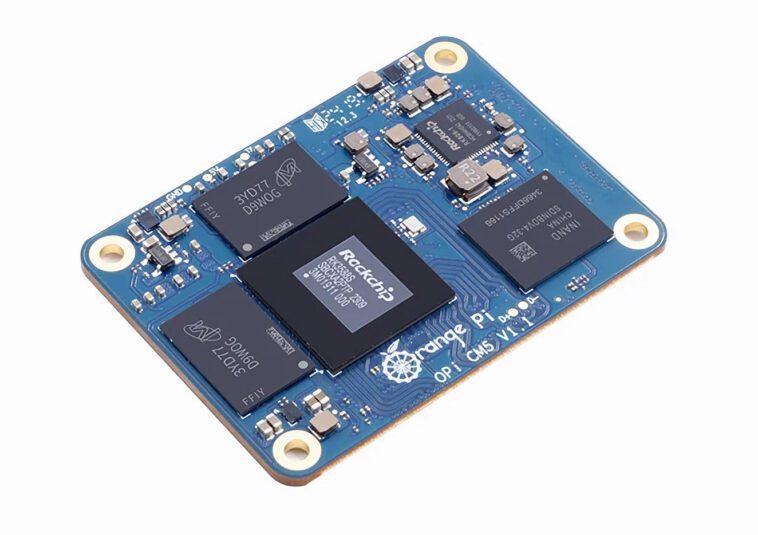

Orange Pi CM5 est un système sur module principalement compatible avec le Raspberry Pi CM4 (et le prochain Raspberry Pi CM5 ?) alimenté par un processeur octa-core Rockchip RK3588S Cortex-A76/A55 qui prend en charge jusqu’à 16 Go de LPDDR4 et 256 Go de flash eMMC par rapport au module Pi CM4 qui est limité à 8 Go de RAM et 32 ​​Go de flash.

Étant donné que le Rockchip RK3588S possède plus d’interfaces que le Broadcom BCM2711 présent dans le Raspberry Pi CM4, la société a ajouté un connecteur carte à carte supplémentaire de 100 broches avec des interfaces supplémentaires telles que l’USB 3.0 natif, le SATA III, le bus CAN et une interface PCIe 2.0 x1 supplémentaire pour un total de deux.

Spécifications de l’Orange Pi CM5 :

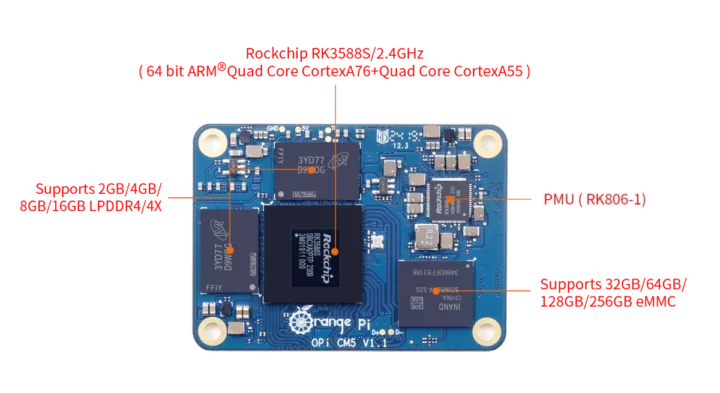

• SoC – Processeur octa-core Rockchip RK3588S avec
  • 4 cœurs CortexA76 jusqu’à 2,4 GHz, 4 cœurs CortexA55 à 1,8 GHz
  • GPU Arm Mali-G610 MP4 « Odin » avec prise en charge d’OpenGL ES1.1/2.0/3.2, OpenCL 2.2 et Vulkan 1.2
  • Décodeur vidéo – 8Kp60 H.265, VP9, ​​AVS2, 8Kp30 H.264 AVC/MVC, 4Kp60 AV1, 1080p60 MPEG-2/-1, VC-1, VP8
  • Encodeur vidéo – Encodeur vidéo 8Kp30 H.265/H.264
  • Accélérateur d’IA – 6 NPU TOPS
  • Noeud de processus – 8 nm LP
• Mémoire système – 2 Go, 4 Go, 8 Go ou 16 Go de SDRAM LPDDR4x
• Stockage – 32 Go, 64 Go, 128 Go ou 256 Go de mémoire flash eMMC
• 3 connecteurs carte à carte DF40 à 100 broches au pas de 0,4 mm
  • Stockage
    • 2 interfaces SATA, une partagée avec USB 3.0, l’autre avec PCIe 2.0
    • Prise en charge de la carte SD via l’interface SDMMC
  • Interfaces vidéo
    • HDMI 2.1 ou eDP 1.3
    • Interface MIPI DSI à 4 voies
    • Interface MIPI DSI à 2 voies
  • Interface de la caméra
    • Récepteur MIPI CSI à 4 voies
    • Récepteur DPHY MIPI à 2 voies
  • Mise en réseau – RGMII Gigabit Ethernet (pas de PHY sur le module)
  • USB – 3x USB 2.0, 1x USB 3.0 Type-C avec DP 1.4 Alt Mode
  • PCIe – Jusqu’à 2x PCIe Gen 2 x1 (5 Gbit/s) multiplexé avec USB 3.0 ou SATA
  • Autres périphériques
    • 1x SDIO 3.0 (par exemple pour WiFi 5 et Bluetooth 5.0)
    • Audio – I2S, PDM, SPDIF
    • UART, I2C, SPI, PWM
    • Bus CAN
    • 2x ADC
    • GPIO
• Gestion de l’alimentation – Rockchip RK806-1 PMIC
• Tension d’alimentation – Entrée simple +5 V CC jusqu’à 1,8 A
• Dimensions – 55 x 40 x 1,6 mm (PCB)
• Poids – 12 grammes

Orange Pi proposera des images Orange Pi OS (Arch), Ubuntu, Debian et Android 12 sur la page de téléchargement du module, ainsi que le code source Linux et Android, un manuel d’utilisation, des schémas (PDF), des outils et des fichiers mécaniques. Je dis « sera » car, au moment de la rédaction de cet article, tous ces éléments sont répertoriés mais pointent vers des dossiers vides sur Google Drive.

Ce n’est pas la première alternative au Raspberry Pi CM4 appelée « CM5 », car le Radxa CM5 a été dévoilé en septembre 2022 et le Cool Pi CM5 a suivi en avril 2023, tous deux avec une conception similaire basée sur Rockchip RK3588 comme le SoM Orange Pi CM5. La compatibilité Raspberry Pi CM4 est limitée aux compatibilités mécaniques et électriques avec certaines limites (par exemple, le double HDMI n’est pas pris en charge), et le logiciel de bas niveau pour Rockchip RK3588S est différent de celui du Broadcom BCM2711 trouvé dans le Raspberry Pi CM4.

Comme ses concurrents, l’Orange Pi CM5 devrait fonctionner avec la carte d’E/S officielle Raspberry Pi CM4 en tenant compte des limitations susmentionnées, et la compatibilité avec d’autres cartes porteuses CM4 doit être testée au cas par cas. Pour utiliser les interfaces du connecteur 100 broches supplémentaire, vous devrez vous procurer la carte de base Orange Pi CM5.

Spécifications de la carte de base Orange Pi CM5 :

• Compatible uniquement avec le module Orange Pi CM5 décrit ci-dessus.
• Stockage – Carte MicroSD
• Sortie vidéo – HDMI 2.1 jusqu’à 8K à 60 Hz
• Caméra – 4 connecteurs MIPI à 2 voies sur la face inférieure de la carte
• La mise en réseau
  • Port Gigabit Ethernet RJ45 via émetteur-récepteur YT8531C
  • 2 ports RJ45 2,5 GbE via des contrôleurs PCIe Realtek RTL8125BG
• USB
  • 1 port USB 3.0 (mode hôte ou périphérique pris en charge)
  • 1 port USB 2.0
• Expansion
  • Prise FPC à 12 broches
    • Interfaces UART, PWM, I2C, SPI, CAN, GPIO et autres interfaces fonctionnelles configurables
    • Prend en charge une sortie d’alimentation de 3,3 V 500 mA
  • Embase ADC 4 broches avec 2 entrées ADC 12 bits jusqu’à 1,8 V
• Débogage – Port série de débogage à 3 broches (UART)
• Divers
  • Récepteur IR
  • Connecteur RTC à 2 broches (pas de 1,25 mm)
  • Connecteur de ventilateur 5 V à 2 broches (pas de 1,25 mm)
  • Touche marche/arrêt, touche MASKROM, touche définie par l’utilisateur, touche de réinitialisation
  • LED d’alimentation rouge, 3 LED vertes pour WAN, LAN1, LAN2
• Alimentation – 5V/5A via port USB Type-C
• Dimensions – 90 x 66 mm
• Poids – 57,5 ​​grammes

Compte tenu de sa taille, la carte mère est riche en fonctionnalités mais n’offre pas de flexibilité. Par exemple, les interfaces SATA ou PCIe sont utilisées par le port USB 3.0 et les contrôleurs 2,5 GbE, mais il aurait peut-être été judicieux de créer une carte plus grande avec des sockets M.2 et des ports SATA et une configuration avec des commutateurs DIP vers USB 3.0, SATA ou PCIe selon les besoins de l’utilisateur. Un module sans fil est également absent du module en raison de contraintes de taille et de la carte mère qui peut accueillir un adaptateur WiFi USB.

Le SoM et la carte mère Orange Pi CM5 sont actuellement disponibles sur Aliexpress avec les options et prix suivants :

• 70 $ avec 4 Go de RAM et 32 ​​Go de flash eMMC
• 90 $ avec 8 Go de RAM et 32 ​​Go de flash eMMC
• 119 $ avec 16 Go de RAM et 32 ​​Go de flash eMMC
• 20 $ pour la carte de base CM5

L’option flash eMMC de 256 Go n’est pas disponible sur Aliexpress pour le moment. Les utilisateurs européens devront peut-être attendre quelques jours supplémentaires avant de pouvoir acheter un kit. Les modules et kits Orange Pi CM5 devraient également être disponibles sur Amazon dans les prochains jours. Des informations supplémentaires peuvent être trouvées sur les pages produit du module et de la carte porteuse.

Retrouvez l’histoire de Raspberry Pi dans cette vidéo :
