Orange Pi 5 Rockchip RK3588S SBC lancé pour 60 $ et plus

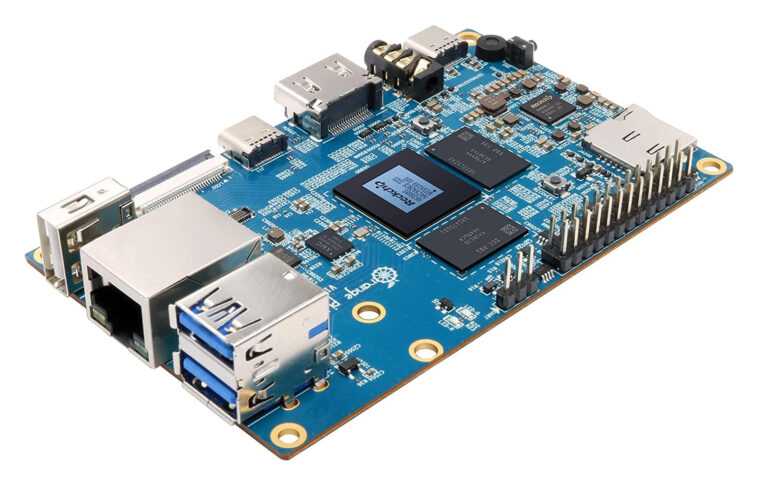

Orange Pi 5 (LTS) est un ordinateur monocarte alimenté par le processeur Rockchip RK3588S octa-core Cortex-A76/A55 qui offre l’un des meilleurs rapports coût/performance du marché avec des prix de précommande à partir de seulement 60 $.

Le SBC a été initialement dévoilé avec jusqu’à 32 Go de RAM et 32 ​​Go de mémoire flash eMMC, mais au lancement, Shenzhen Xunlong Software propose des modèles avec 4 Go et 8 Go de RAM, et pas de stockage flash. La carte prend en charge les configurations d’affichage double 8K grâce aux sorties vidéo HDMI 2.1 et DisplayPort 1.4 Type-C et comprend également jusqu’à deux interfaces d’affichage MIPI DSI, trois interfaces de caméra, une connectivité Gigabit Ethernet et WiFi 6, et quelques ports USB plus un GPIO entête.

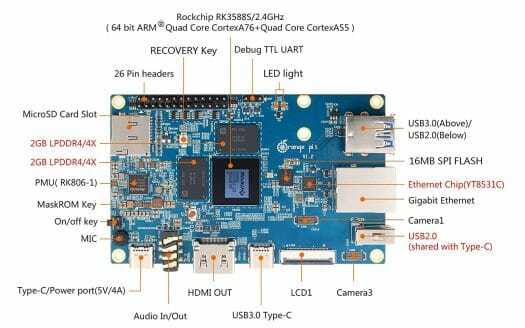

Spécifications de l’Orange Pi 5 LTS :

• SoC – Processeur octa-core Rockchip RK3588S avec 4 cœurs Cortex-A76 à 2,4 GHz, 4 cœurs Cortex-A55 à 1,8 GHz, GPU Arm Mali-G610 MP4, accélérateur 6 TOPS AI
• Mémoire système – 4 Go, 8 Go, 16 Go ou 32 Go (à confirmer) LPDDR4/4x
• Stockage – Flash eMMC de 32 Go, 16 Mo QSPI NI FlashFente pour carte MicroSD, Prise M.2 2242 pour SSD NVMe
• Sortie vidéo
  • HDMI 2.1 jusqu’à 8Kp60
  • DisplayPort 1.4 jusqu’à 8Kp30 via le port USB-C (les ports DP 1.4 et USB 3.1 sont multiplexés, au lieu d’utiliser simplement le mode USB-C DisplayPort Alt selon les spécifications RK3588S)
  • 2 connecteurs MIPI DSI à 4 voies jusqu’à 4Kp60
• Caméra I/F – 1x connecteur MIPI CSI à 4 voies, 2x connecteurs MIPI DCPHY (4 voies DPHY v2.0) pour jusqu’à 3x caméras
• l’audio
  • Codec audio ES8388
  • Prise audio 3,5 mm avec prise en charge des écouteurs et du microphone
  • Micro intégré
  • Prise en charge de HDMI 2.1 eARC
• La mise en réseau
  • Port Gigabit Ethernet RJ45 via l’émetteur-récepteur GbE YT8531C
  • Optionnel Wi-Fi 6 bi-bande 802.11a/b/g/n/ac/ax 2T2R, Bluetooth 5.0 avec prise en charge BLE via le module Ampak AP6275P M.2 (multiplexé avec NVMe SSD)
• USB – 1x port USB 3.0, 1x port USB 3.1 Gen 1 (5 Gbps) Type-C, 2x ports USB 2.0

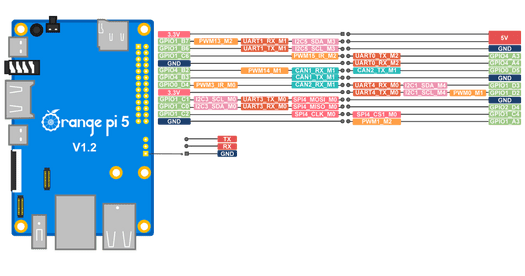

• Extension – en-tête à 26 broches avec jusqu’à 17x GPIO, 3x UART, 6x PWM, 2x I2C, 2x CAN, etc…
• Débogage – en-tête UART à 3 broches pour la console série
• Divers – Boutons MaskROM et Reset, LED d’alimentation, LED d’état
• Source de courant
  • 5V/4A via prise DC
  • Port USB Type-C (USB PD 3.0)
  • RK806-1 PMU
• Dimensions – 100 x 62 mm
• Poids – 46 grammes

Tout comme les autres cartes Rockchip RK3588/RK3588S que nous avons vues, Orange Pi 5 SBC prendra initialement en charge Android 12 et Debian 11, ainsi que Orange Pi OS. Outre la suppression du flash eMMC de 32 Go, la société a apporté d’autres modifications en raison de Rockchip RK3588.S n’ayant que deux interfaces Combo PIPE PHY avec les capacités suivantes :

• Combo PIPE PHY0 – SATA III ou PCIe 2.1 jusqu’à 5 Gbit/s
• Combo PIPE PHY2 – SATA III, PCIe 2.1 ou USB 3.1 Gen1

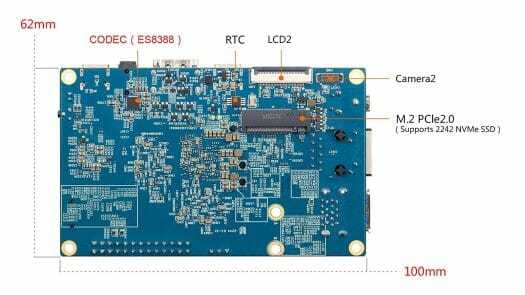

En septembre dernier, le prototype utilisait l’une des interfaces pour le module Ampak AP6275P WiFI 6 et BLE 5.0 et la seconde pour le port USB 3.1 Gen 1 (+DisplayPort) Type-C. Si je comprends bien, il devrait être possible de connecter le port USB-C directement à un moniteur avec une entrée DisplayPort avec un câble spécial, et aucune station d’accueil USB-C n’est nécessaire puisque nous ne parlons pas de DisplayPort Alt. mode ici. Nous avons toujours le port USB 3.1 Gen 1 dans la nouvelle révision de la carte, le module sans fil a disparu, remplacé par un socket M.2 PCIe 2.0 2242 qui peut être utilisé soit par un SSD 2242 MVMe, soit par un design personnalisé M.2 module avec WiFi 6 et Bluetooth 5.0.

Deux autres changements incluent l’ajout d’un flash SPI de 16 Mo qui devrait permettre le démarrage du réseau ou du SSD, et un brochage différent pour l’en-tête GPIO à 26 broches.

Orange Pi 5 n’est pas le premier SBC Rockchip RK3588S avec Firefly ayant introduit la carte ROC-RK3588S-PC il y a quelques mois et FriendlyELEC vient de lancer le NanoPi R6S SBC avec un ensemble de fonctionnalités différent.

Shenzhen Xunlong Software a commencé à prendre des précommandes pour la carte avec les prix suivants :

Les premières planches seront expédiées en décembre. Notez que ces prix de précommande ne sont valables que jusqu’au 30 novembre, et les prix monteront respectivement à 68 $ et 83 $ en décembre, et finalement, l’Orange Pi 5 4 Go se vendra à 75 $ et le modèle 8 Go à 90 $.

Mise à jour : ce message a été initialement publié le 15 juillet 2022 et mis à jour avec les nouvelles spécifications et les nouveaux prix au lancement
